Пристрій середнього і високочутливого захисту FRD для двожильних систем, 24 В

Арт. № 5098727 | EAN 4012195578420

5098727 / FRD 2-24
2
19 V
28 V
Клема
Опис продукту
Опис продукту
Захист від перенапруг для використання в пристроях вимірювання, керування та регулювання

• Середній і високий рівень захисту
• Стандартне виконання для двожильних систем

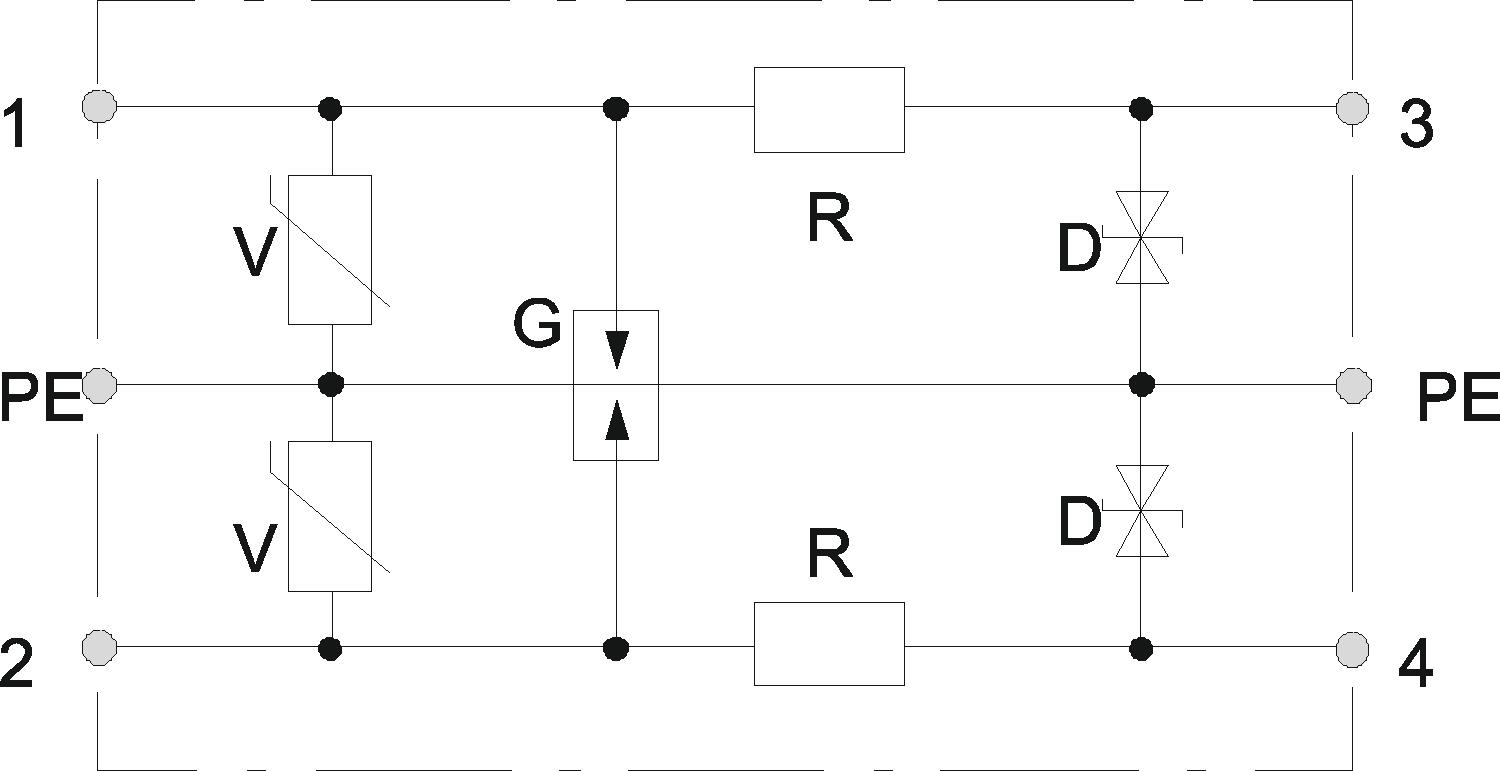

• Двоступенева схема захисту
• Зручний монтаж за допомогою безгвинтових клем
• Компактний розмір 17,5 мм
• З резистивною розв’язкою уздовж лінії

Застосування: універсальне встановлення на DIN-рейці шириною 35 мм та у стандартному розподільчому щиті.
  • Гарантія 5 років
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Перехід LPZ від 1 до 3
  • Вимірювальні, керуючі та регулюючі прилади
  • Установлення, електротехнічна експертиза
Технічні дані

Технічні дані

Kategorie Typ 2+3/C2+C1
SPD згідно з IEC 61643-21 Клас II+III/C2+C1
Єдність частин TE (17,5 мм) 1
Ємність (жила-жила) <10 nF
Ємність (жила-земля) <10 nF
Імпульсна стійкість, жила-жила C2: 5 kV / 2,5 kA (8/20µs)
Імпульсна стійкість, жила-земля C2: 5 kV / 2,5 kA (8/20µs)
Версія для вибухонебезпечних зон ні
З підключеням екрану ні
Загальний розрядний струм (8/20) 5 kA
Згасання, що вноситься (втрати на виході) 3 dB @ 1 MHz dB
ЗЗБ 1→3
Кількість полюсів 2
мін. діапазон робочих температур -40 °C
мін. перетин багатожильного проводу 0,14 mm²
мін. перетин багатожильного проводу 0,14 mm²
мін. перетин підключення, жорсткий 0,14 mm²
макс. діапазон робочих температур 80 °C
макс. перетин багатожильного проводу 2,5 mm²
макс. перетин багатожильного проводу 2,5 mm²
макс. перетин підключення, жорсткий 2,5 mm²
Максимальна робоча напруга AC 19 V
Максимальна робоча напруга DC 28 V
Моніторинг SPD ні
Номінальна напруга 24 V
Номінальний розрядний струм (8/20 мкс) 2,5 kA
Номінальний струм навантаження, ЗС 0,14 A
Номінальний струм навантаження, ПС 0,2 A
Опір ізоляції >10 MΩ
Послідовний опір на жилу 15 Ω ± 10 %
Рівень захисту IP20
Рівень захисту, жила-жила <120 V
Рівень захисту, жила-земля <60 V
Розмір 24V AC
Сигналізаційний контакт ні
Стандарт для випробування IEC 61643-21
Уземлення з допомогою: Клема
Штекерна система Клема
Усі типи

Усі типи

Тип Кількість полюсів Максимальна робоча напруга AC Максимальна робоча напруга DC Штекерна система Арт. № Кількість мін. тов. од.
FRD 2-24 2 19 V 28 V Клема 5098727
