Примітка. Цей артикул виведено з виробництва.

Пристрій кобінованого захисту для 4-жильних систем інформаційної техніки з роз’ємом RJ45 4 | Комбінований захист, 4 жили + екран | | 6 | RJ45

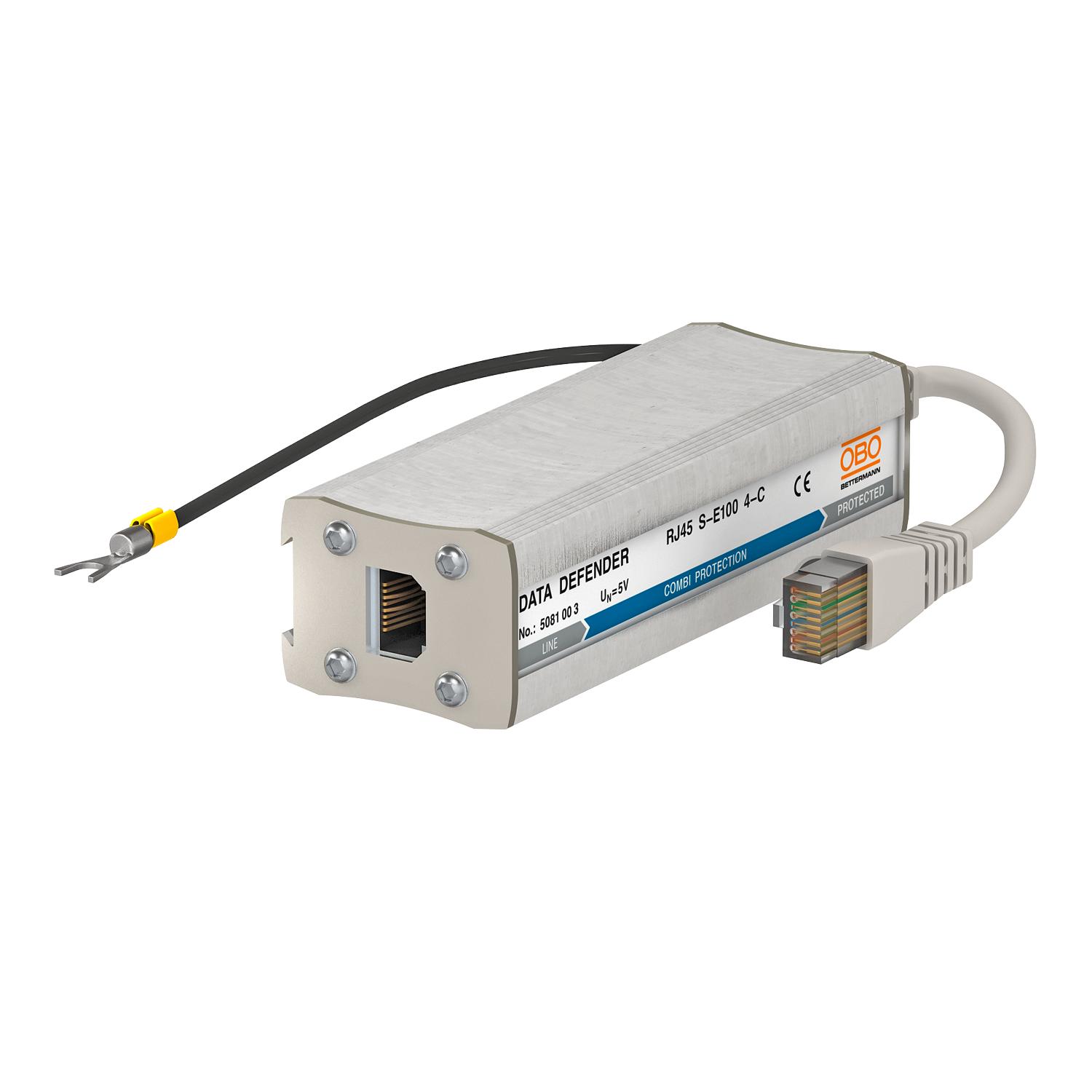

Пристрій кобінованого захисту для 4-жильних систем інформаційної техніки з роз’ємом RJ45

Арт. № 5081003 | EAN 4012196415755

Арт. № / Тип

Кількість полюсів	4

Конструкція

Максимальна робоча напруга DC

Штекерна система	RJ45

Опис продукту

Опис продукту

Пристрій захисту ліній передачі даних для ІТ систем

• В алюмінієвому корпусі
• RJ45-конектор
• З кабелем довжиною 150 мм зі штекером RJ45
• Просте підключення з допомогою адаптеру
• Двоступенева схема захисту
• Монтаж на DIN-рейці з допомогою аксесуарів DLS-BS (5082 38 2)

Застосування: вита пара, схеми керування, комунікаційні лінії RJ45

Технічні дані

Технічні дані

Kategorie	Тип 1+2+3/D1+C2+C1
SPD згідно з IEC 61643-21	Клас I+II+III/D1+C2+C1
Ємність (жила-жила)	<50 pF
Ємність (жила-земля)	<20 pF
Імпульсна стійкість, жила-жила	C2: 3 kV / 1,5 kA (8/20µs)
Імпульсна стійкість, жила-земля	C2: 3 kV / 1,5 kA (8/20µs)
Імпульсний струм	1,5 kA
Імпульсний струм (10/350) [загальний]	2,5 kA
Гранична частота	109 MHz
Екранування	непрямий
З підключеням екрану	так
Загальний розрядний струм (8/20)	7,5 kA
Згасання, що вноситься (втрати на виході)	≤3 dB
ЗЗБ	0→2
Кількість полюсів	4
Конструкція	Комбінований захист, 4 жили + екран
мін. діапазон робочих температур	-40 °C
макс. діапазон робочих температур	80 °C

Максимальна робоча напруга AC	4,2 V
Максимальна робоча напруга DC	6 V
Моніторинг SPD	ні
Номінальний струм навантаження, ЗС	0,2 A
Номінальний струм навантаження, ПС	0,3 A
Опір ізоляції	>500 MΩ
Послідовний опір на жилу	4,7 Ω ± 10%
Рівень захисту	IP40
Рівень захисту, жила-жила	<70 V
Рівень захисту, жила-земля	<850 V
Розмір	6.2V
Сигналізація на прилад	без
Стандарт для випробування	IEC 61643-21
Уземлення з допомогою:	З’єднувальний кабель
Характеристика каналу Ansi/EA	CAT 5e
Характеристика каналу ISO/IEC	Клас E
Штекерна система	RJ45

Усі типи

Усі типи

Тип	Кількість полюсів	Конструкція	Максимальна робоча напруга DC	Штекерна система	Арт. №	Кількість	мін. тов. од.
RJ45 S-E100 4-B	4	Базовий захист, 4 жили + екран	170 V	RJ45	5081001	Штука	1 Штука
RJ45 S-E100 4-C	4	Комбінований захист, 4 жили + екран	6 V	RJ45	5081003	Штука	1 Штука
RJ45 S-E100 4-F	4	Високочутливий захист, 4 жили + екран	6 V	RJ45	5081005	Штука	1 Штука
