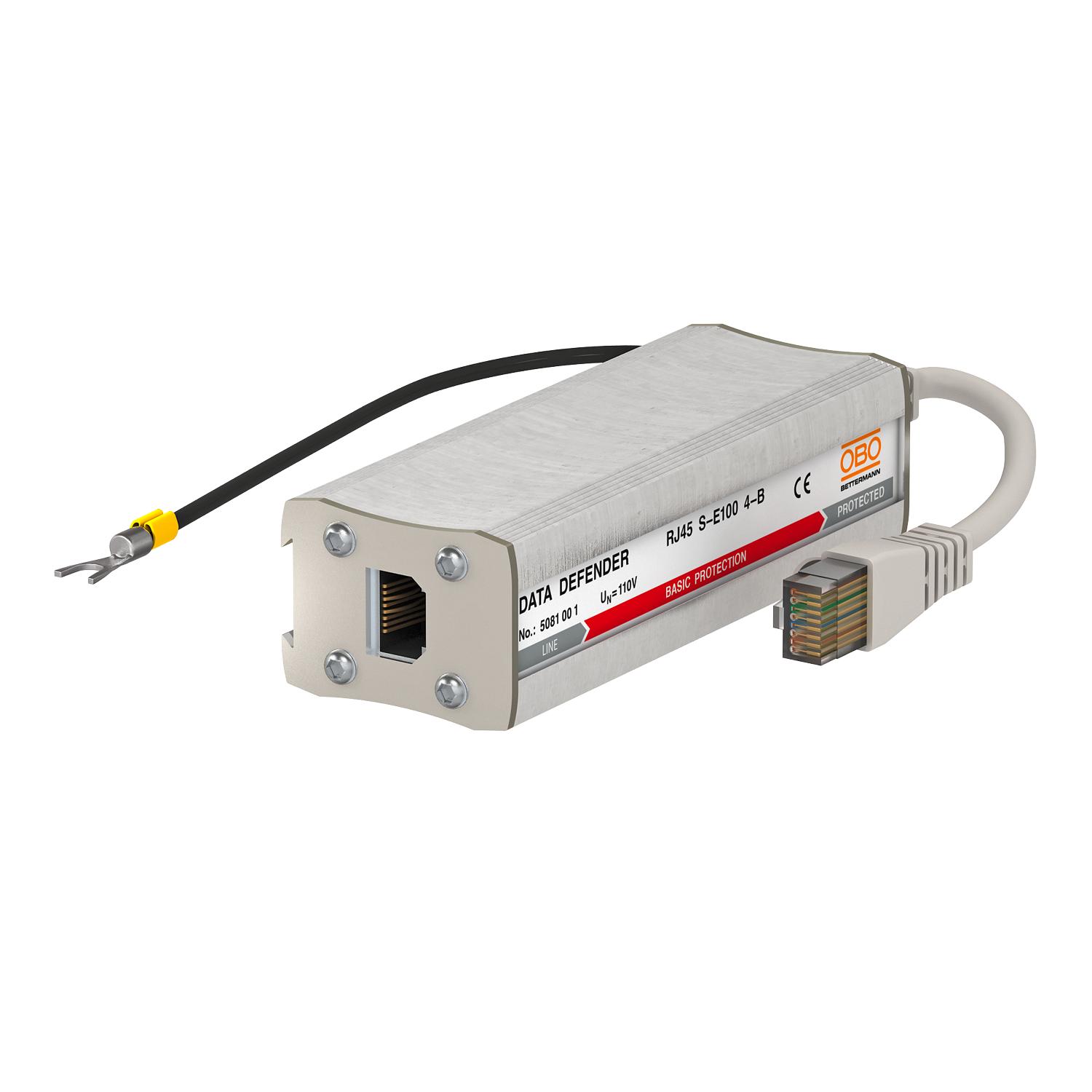

Пристрій базового захисту для 4-жильних систем передачі даних з роз’ємом RJ45

Арт. № 5081001 | EAN 4012196415748

4
RJ45
Опис продукту
Опис продукту
Пристрій захисту ліній передачі даних для ІТ систем

• В алюмінієвому корпусі
• RJ45-конектор
• З кабелем довжиною 150 мм зі штекером RJ45
• Просте підключення з допомогою адаптеру

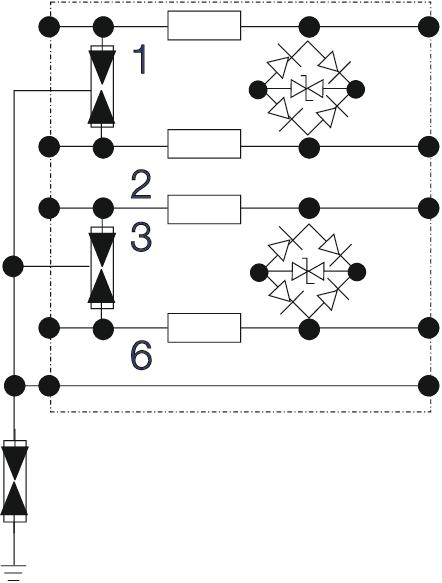

• Двоступенева схема захисту
• Монтаж на DIN-рейці з допомогою аксесуарів DLS-BS (5082 38 2)

Застосування: вита пара, схеми керування, комунікаційні лінії RJ45
  • Гарантія 5 років
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Перехід LPZ від 0 до 2.
  • Установлення, електротехнічна експертиза
Технічні дані

Технічні дані

Kategorie Тип 1+2/D1+C2
SPD згідно з IEC 61643-21 Клас I+II/D1+C2
Ємність (жила-жила) <20 pF
Ємність (жила-земля) <20 pF
Імпульсна стійкість, жила-жила C2: 3 kV / 1,5 kA (8/20µs)
Імпульсна стійкість, жила-земля C2: 3 kV / 1,5 kA (8/20µs)
Імпульсний струм 0,5 kA
Імпульсний струм (10/350) [загальний] 2,5 kA
Гранична частота 463 MHz
Екранування непрямий
З підключеням екрану так
Загальний розрядний струм (8/20) 7,5 kA
Згасання, що вноситься (втрати на виході) ≤3 dB
ЗЗБ 0→2
Кількість полюсів 4
Конструкція Базовий захист, 4 жили + екран
мін. діапазон робочих температур -40 °C
макс. діапазон робочих температур 80 °C
Максимальна робоча напруга AC 120 V
Максимальна робоча напруга DC 170 V
Моніторинг SPD ні
Номінальний струм навантаження, ЗС 0,7 A
Номінальний струм навантаження, ПС 1 A
Опір ізоляції >1 GΩ
Рівень захисту IP40
Рівень захисту, жила-жила <700 V
Рівень захисту, жила-земля <850 V
Розмір 170V
Сигналізація на прилад без
Стандарт для випробування IEC 61643-21
Уземлення з допомогою: З’єднувальний кабель
Характеристика каналу Ansi/EA CAT 5e
Характеристика каналу ISO/IEC Клас E
Штекерна система RJ45
Усі типи

Усі типи

Тип Кількість полюсів Конструкція Максимальна робоча напруга DC Штекерна система Арт. № Кількість мін. тов. од.
RJ45 S-E100 4-B 4 Базовий захист, 4 жили + екран 170 V RJ45 5081001
1 Штука
RJ45 S-E100 4-C 4 Комбінований захист, 4 жили + екран 6 V RJ45 5081003
1 Штука
RJ45 S-E100 4-F 4 Високочутливий захист, 4 жили + екран 6 V RJ45 5081005
1 Штука
