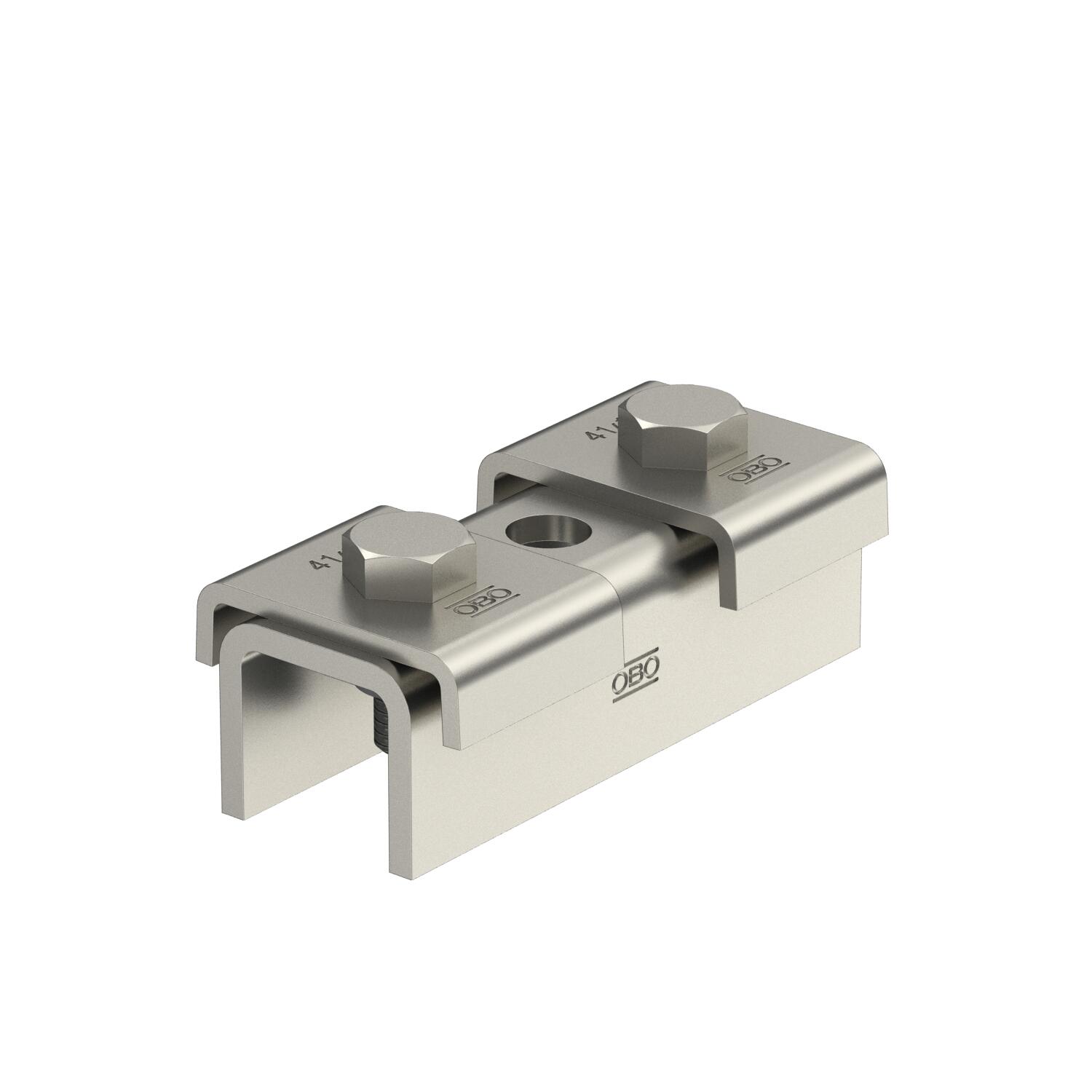

Повздовжній з’єднувач SV з 3 отворами A2

Арт. № 1123126 | EAN 4012195939238

1123126 / SVE 41 A2
100 mm
47 mm
4 mm
Опис продукту
Опис продукту
Повздовжній з'єднувач слугує продовженням профільної рейки MS4141. Це з’єднання можна виконати просто та точно на місці монтажу або в майстерні.

Це гарантує, що в районі з’єднання рейки не буде жодного слабкого місця. У цьому випадку застосовуються статичні значення профільної рейки.


Обсяг постачання:
Повздовжній з'єднувач типу 4141 та відповідні шестигранні гвинти, незагвинчені.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Затискна скоба для С-подібної профільної рейки із шириною шліца 18–22 мм
  • Ширина отворів 22 мм
Технічні дані

Технічні дані

Відстань між центрами отворів 60 mm
Висота 39,4 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 2,7217 кг CO₂e / 1 Шт.
Довжина 100 mm
З аксесуарами для гвинтів так
Конструкція перфоровано
Матеріал Нержавіюча сталь 1.4301
Нержавіюча сталь, протравлена ні
Підходять для форм профіля U-подібний профіль
Покриття чистий, додатково оброблений
Розмір 100x4mm
Розмір отвору 12 mm
Статичне значення ly 6,05 cm
Статичне значення lz 9,01 cm
Статичне значення Wy 2,91 cm²
Статичне значення Wz 4,4 cm²
Статичне значення А 2,97 cm²
Тип перфорації Задня стінка, перфорована
Товщина матеріалу 4 mm
Форма профілю С-подібний профіль
Ширина 47 mm
Ширина отворів 22 mm
Усі типи

Усі типи

Тип Довжина Ширина Товщина матеріалу Арт. № Кількість мін. тов. од.
SVE 41 A2 100 mm 47 mm 4 mm 1123126
10 Штука
