Поворот 90° 110 FT

Арт. № 6225142 | EAN 4012196443932

1,5 mm
Опис продукту
Опис продукту

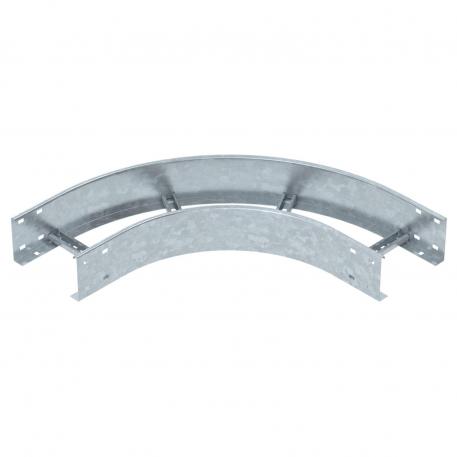

Горизонтальна кутова секція 90° із привареними перекладинами для всіх типів кабельрострів із бічною висотою 110 мм.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
  • Кабельростр, висота сторони 110 мм
Технічні дані

Технічні дані

Бічний отвір ні
Висота 110 mm
Збереження функцій ні
Зміна напрямку горизонтальний
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з боковим профілем плаский профіль
Конструкція з’єднання без з’єднувача
Конструкція рам Перфорований профіль
Матеріал Сталь
На шарнірах ні
Нахил (кут) 90°
Нержавіюча сталь, протравлена ні
Покриття гарячецинкований
Розмір 110x200
Розмір B 200 mm
Розмір R 200 mm
Товщина перекладинки 1,5 mm
Ширина 200 mm
Усі типи

Усі типи

Тип Ширина Товщина перекладинки Арт. № Кількість мін. тов. од.
LB 90 1120 R3 FT 200 mm 1,5 mm 6225142
1 Штука
LB 90 1130 R3 FT 300 mm 1,5 mm 6225144
1 Штука
LB 90 1140 R3 FT 400 mm 1,5 mm 6225146
1 Штука
LB 90 1145 R3 FT 450 mm 1,5 mm 6225148
1 Штука
LB 90 1150 R3 FT 500 mm 1,5 mm 6225150
1 Штука
LB 90 1160 R3 FT 600 mm 1,5 mm 6225152
1 Штука
Приналежності

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Поздовжній з’єднувач FT Поздовжній з’єднувач FT LVG 110 FT 6216548
10 Штука
Завантаження

Технічний паспорт LB 90 1120 R3 FT / 6225142 , 0.19MB , pdf
Завантажити

Завантажити

Декларація відповідності ЄС LB 90 1120 R3 FT / 6225142 , 0.10MB , pdf
Завантажити
Декларація відповідності UK LB 90 1120 R3 FT / 6225142 , 0.09MB , pdf
REACH Декларація про відповідність LB 90 1120 R3 FT / 6225142 , 0.12MB , pdf
RoHS Декларація про відповідність LB 90 1120 R3 FT / 6225142 , 0.12MB , pdf

Посібник із монтажу Посібник із монтажу , 6.45MB , pdf
Завантажити
Посібник із монтажу Посібник із монтажу , 2.61MB , pdf
Завантажити

LB 90 1120 R3 FT / 6225142
