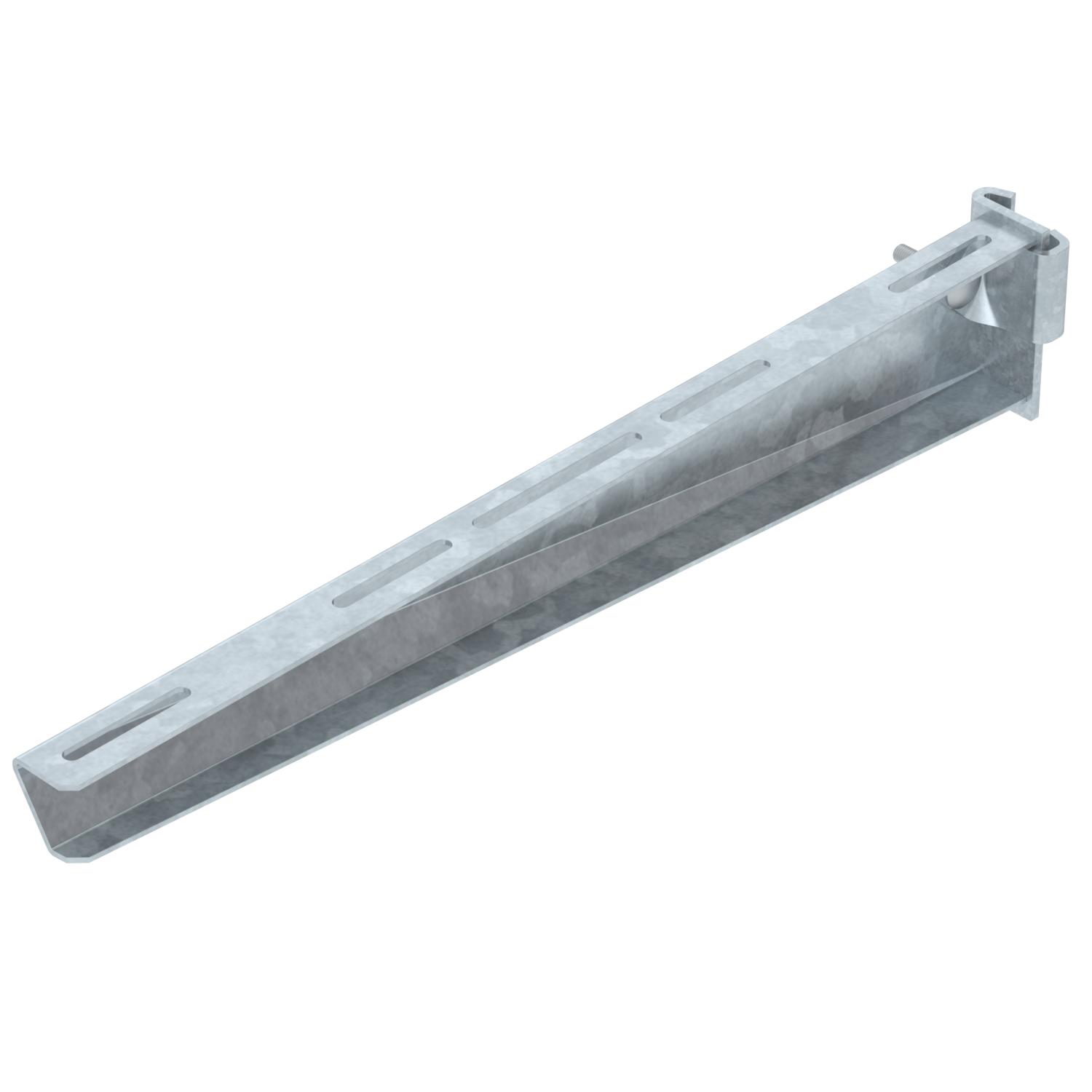

Опорний кронштейн AS 30

Арт. № 6419400 | EAN 4012195873273

41 mm
3 kN
Опис продукту
Опис продукту
Полка штиря у конструкції середнього навантаження з отворами для плавного кріплення до стійки IS 8.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
  • І-видна стійка
Технічні дані

Технічні дані

F у kN 3 kN
Висота 90 mm
Довжина 41 mm
Збереження функцій ні
Колір ржаво-червоний
Конструкція Настінний кронштейн
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Покриття гарячецинкований

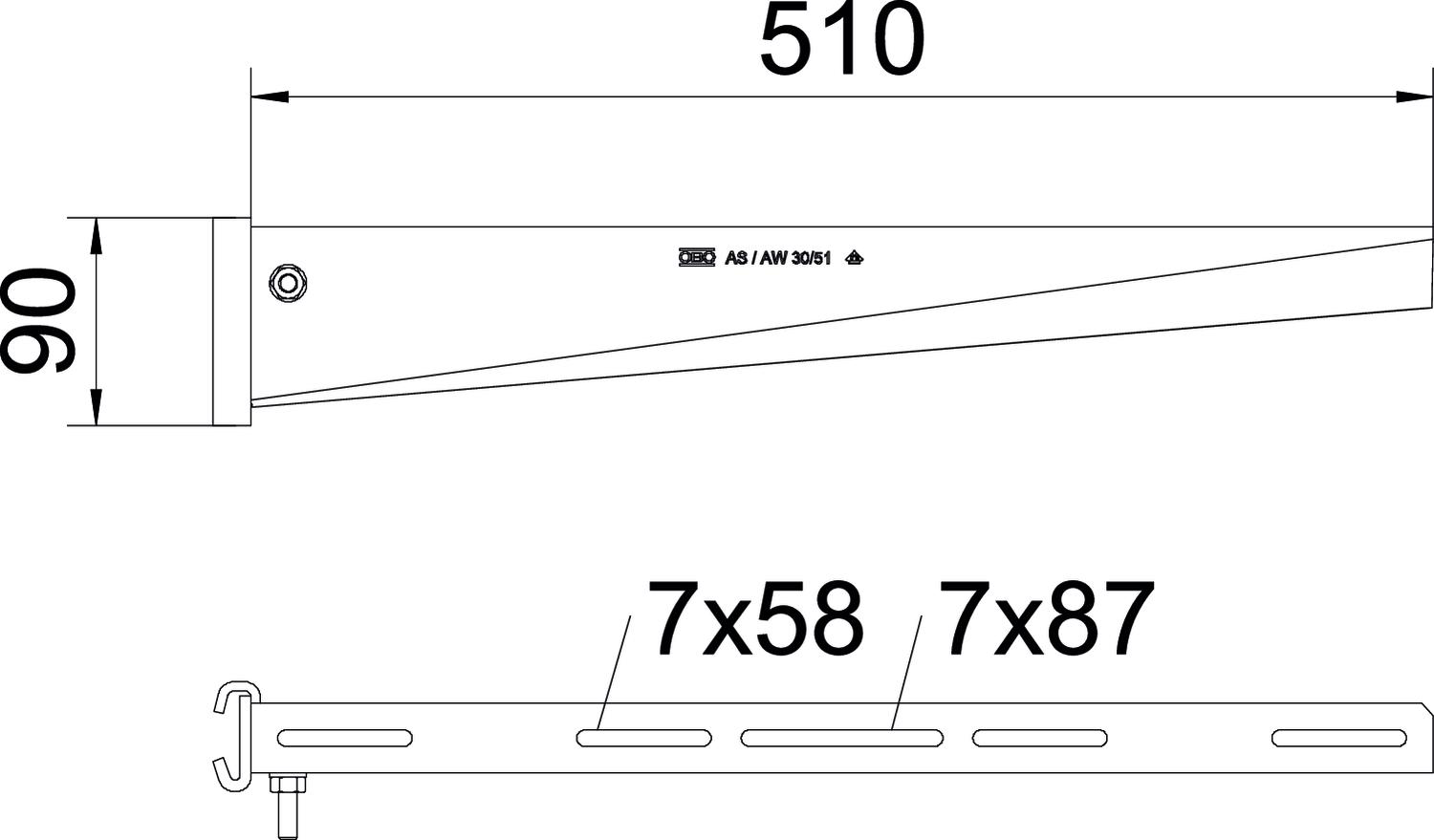

Розмір B510mm
Розмір A 41 mm
Розмір B 510 mm
Розмір H 90 mm
Ширина 510 mm

Технічні дані

Діаграма навантаження полки тип AS 30

Діаграма навантаження полки тип AS 30
  • Вигин верхівки кронштейну при допустимому навантаженні на кронштейн. Вигин верхівки кронштейну при допустимому навантаженні на кронштейн.
  • Дозволене навантаження на полку у кН без ваги людини Дозволене навантаження на полку у кН без ваги людини
  • Крива навантаження на кроштейн довжиною в мм Крива навантаження на кроштейн довжиною в мм
Усі типи

Усі типи

Тип Довжина Ширина F у kN Арт. № Кількість мін. тов. од.
AS 30 11 FT 41 mm 110 mm 3 kN 6419370
1 Штука
AS 30 16 FT 41 mm 160 mm 3 kN 6419376
1 Штука
AS 30 21 FT 41 mm 210 mm 3 kN 6419382
1 Штука
AS 30 31 FT 41 mm 310 mm 3 kN 6419388
1 Штука
AS 30 41 FT 41 mm 410 mm 3 kN 6419394
1 Штука
AS 30 51 FT 41 mm 510 mm 3 kN 6419400
1 Штука
AS 30 56 FT 41 mm 560 mm 3 kN 6419406
1 Штука
AS 30 61 FT 41 mm 610 mm 3 kN 6419412
1 Штука
AS 30 71 FT 41 mm 710 mm 3 kN 6419418
1 Штука
Приналежності

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Болт із напівприхованою головкою та комбінованою гайкою F Болт із напівприхованою головкою та комбінованою гайкою F FRSB 6x12 F 6406122
100 Штука
