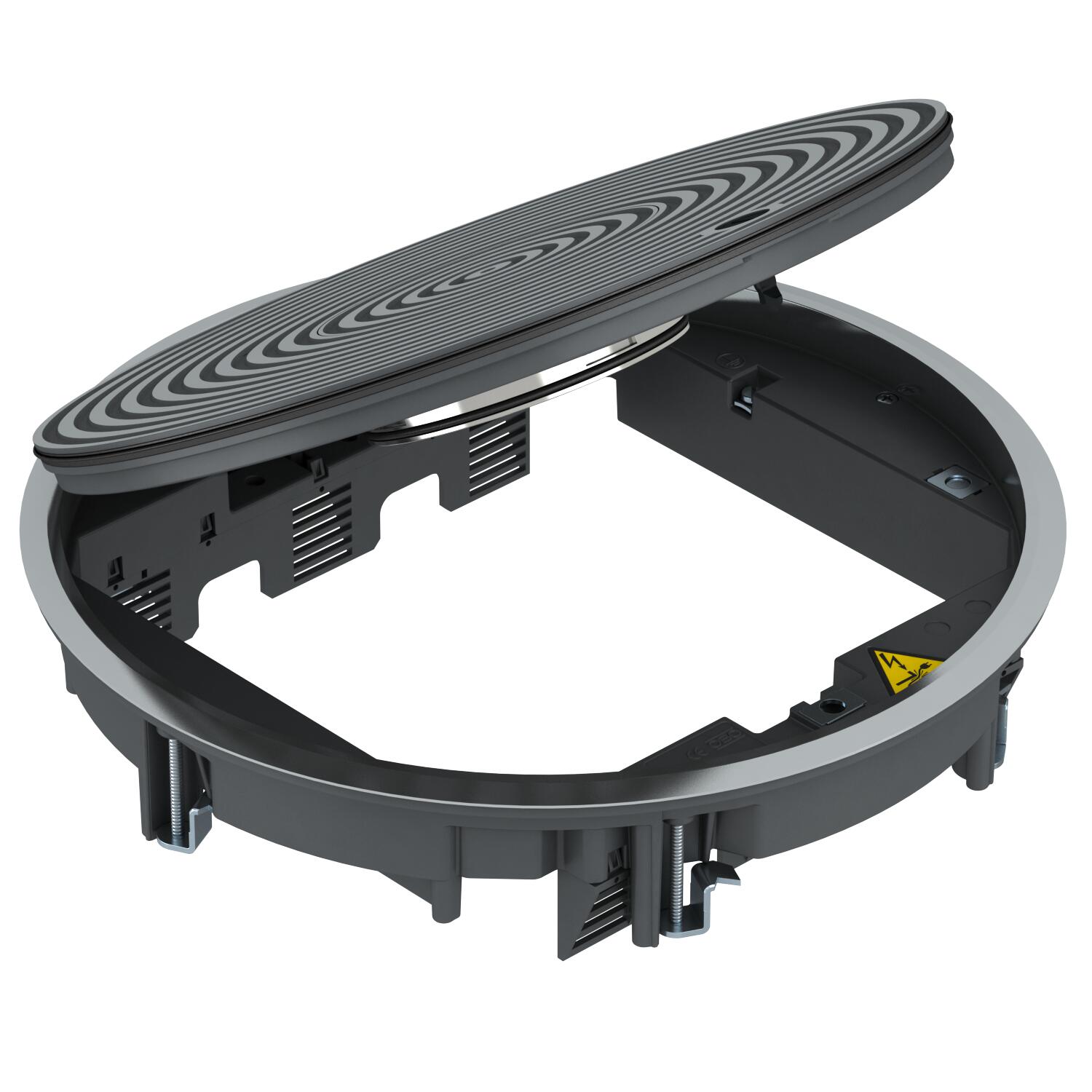

Підлоговий розетковий люк GRAF9 для встановлення в підлогу з вологим прибиранням, фрезерована поверхня кришки | R9 | чорний графіт; RAL 9011

Підлоговий розетковий люк GRAF9 для встановлення в підлогу з вологим прибиранням, фрезерована поверхня кришки

Арт. № 7405750 | EAN 4012195866992

Арт. № / Тип

Номінальний розмір монтажних основ	R9

Колір

Опис продукту

Опис продукту

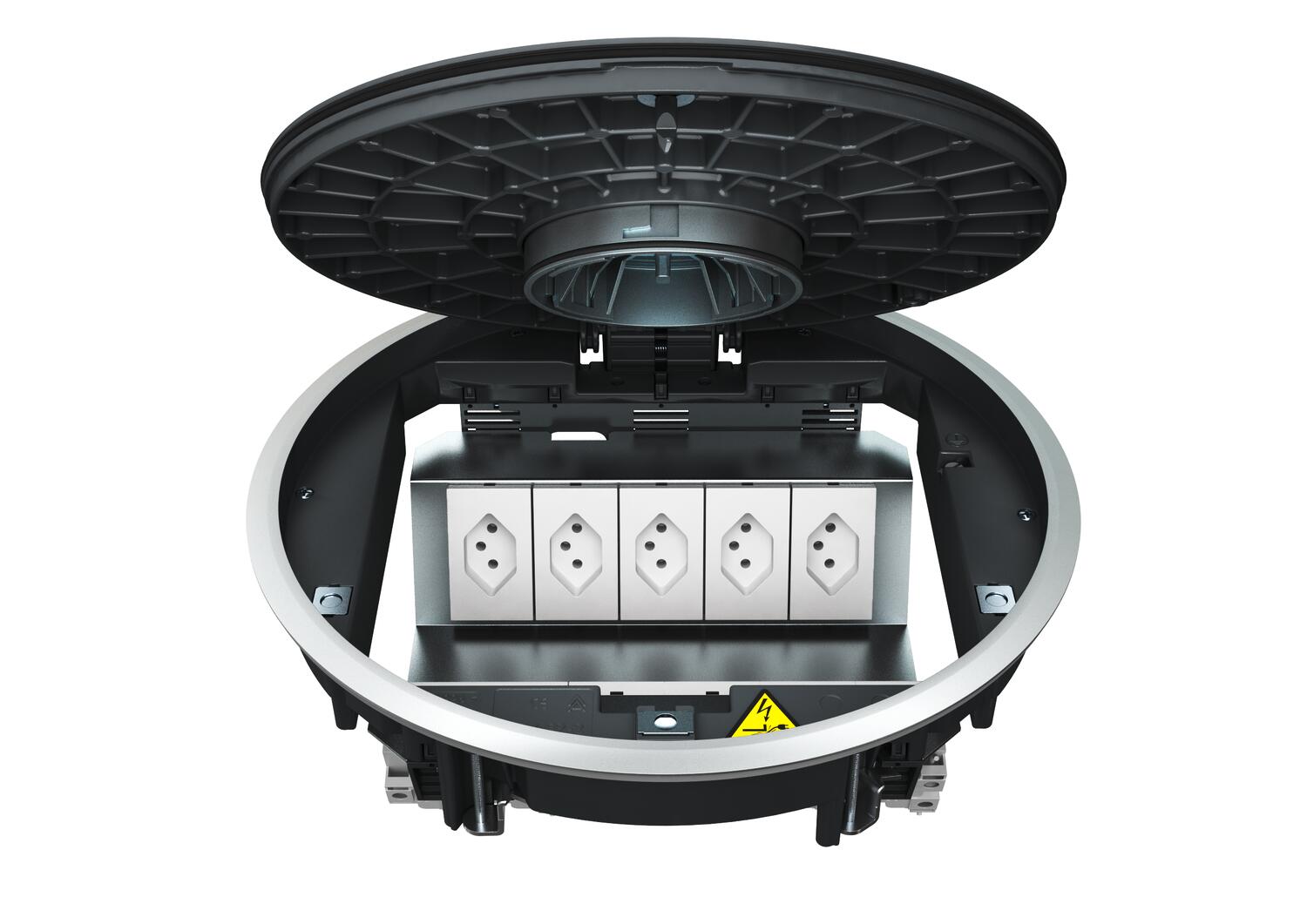

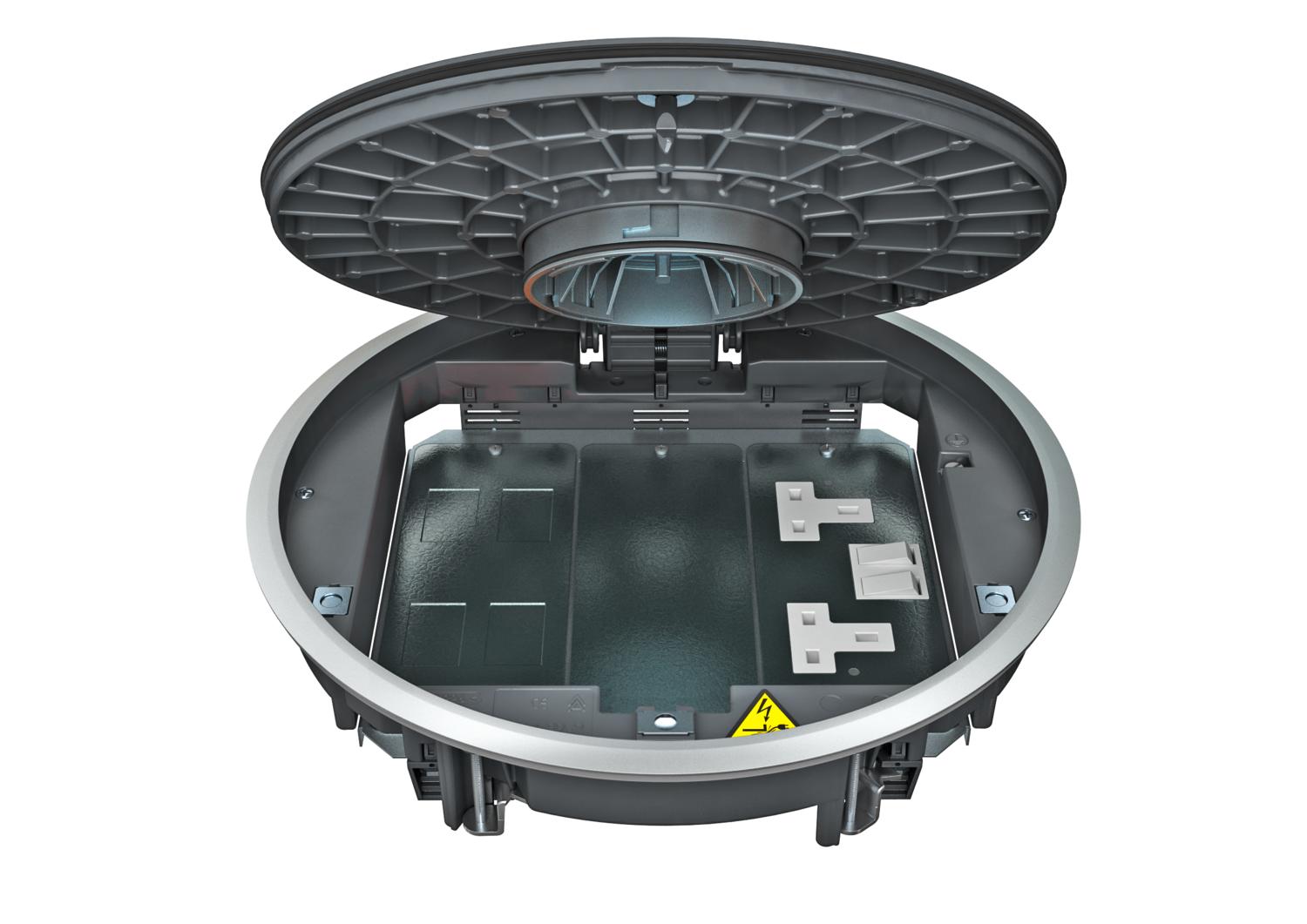

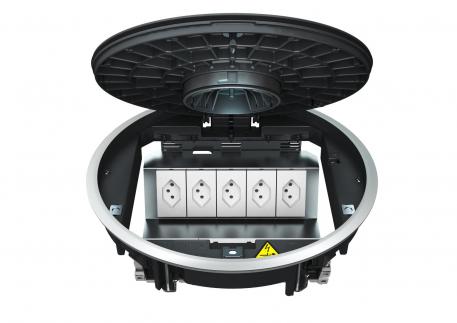

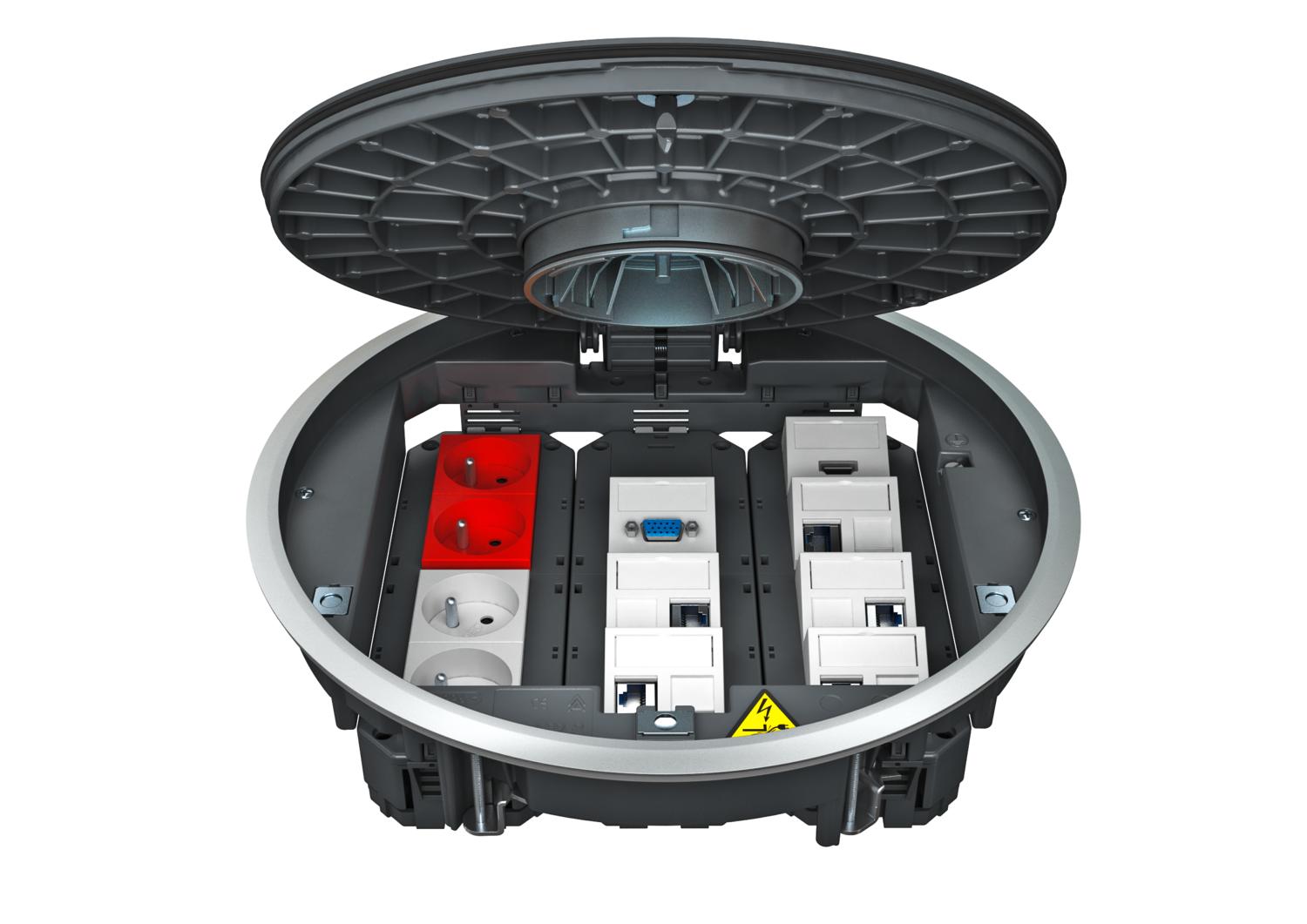

Підлоговий розетковий люк з тубусним кабельним вводом для встановлення до 12 окремих пристроїв Modul 45 у 3 універсальних супортах UT4. Інсталяція в системах підлогових каналів та цементних підлогах у приміщенні.
Тубусний кабельний ввід для підлог з вологим прибиранням, 3 відділення, для установки монтажного кронштейна MT9. Можна встановити накладки типу APMT5

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
Вертикальне навантаження, велика площа	до 10000 Н
Вертикальне навантаження, невелика площа	до 3000 Н
Дозволи	VDE
З поглибленням для підлогового покриття	ні
Зовнішній діаметр	325 mm
Кількість монтажних коробок	3
Кількість пристроїв, які можна встановити	12
Колір	чорний графіт; RAL 9011
Конструкція	круглий
Мін. висота підлоги	80 mm
Матеріал	Лиття алюмінію під тиском
Механізм відкривання	Фіксатор кришки
Можливість встановлення ущільнювача	так
Монтажний діаметр	305
Номінальний розмір монтажних основ	R9

Підлоговий люк	так
Підходить для вологого прибирання	так
Підходить для встановлення в підлогу	так
Підходить для встановлення в фальш-підлогу	так
Підходить для підлогового каналу під стяжкою	так
Підходить для суцільного підлогового каналу під стяжкою	так
Посилена конструкція	так
Прибирання підлоги	вологий

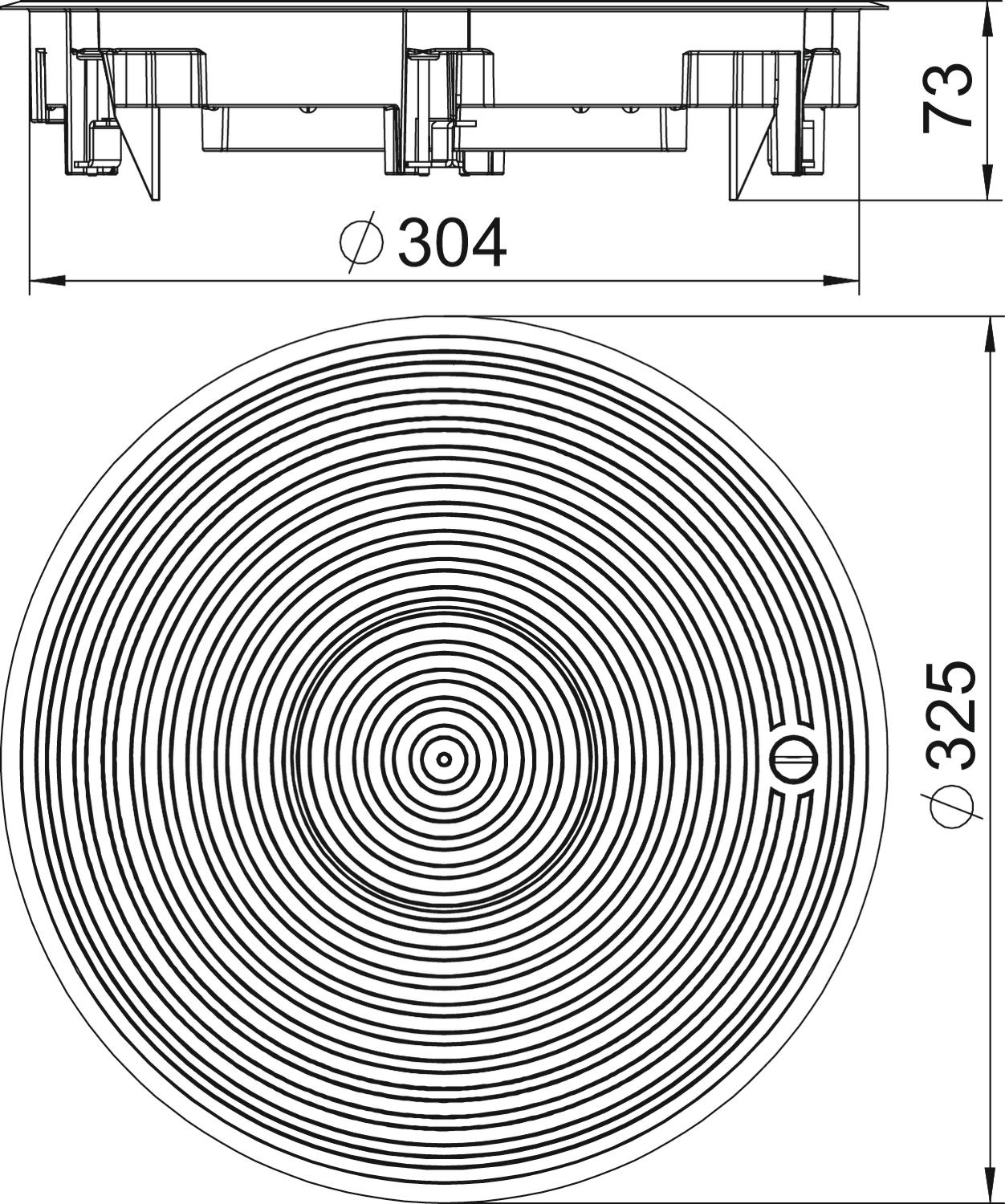

Розмір	Ø325x74
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP45
Сумістне з підлоговими каналами	так
Тип інсталяційної системи	UT4
Тип кабельного вводу	Висувний тубус
Тип рамки	Рамка захисту підлогового покриття
Установча глибина	80 mm

Усі типи

Усі типи

Тип	Номінальний розмір монтажних основ	Колір	Арт. №	Кількість	мін. тов. од.
GRAF9-2 U 7011	R9	залізно-сірний; RAL 7011	7405746	Штука	1 Штука
GRAF9-2 U 9011	R9	чорний графіт; RAL 9011	7405750	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Рамка-адаптер для роз'ємів тип C	MTM 2C	7407788	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 165 мм	MTU 2	7407836	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм	MTU 3	7407840	Штука	1 Штука
Розетковий супорт UT3, з рамкою для пристроїв Modul 45®, довжина 165 мм	UT3 45 3	7408723	Штука	1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм	UT4 45 4	7408727	Штука	1 Штука
