Підлоговий кабельний канал, висота 40-140 мм 2400 | 500 | 40 | 140 | 3

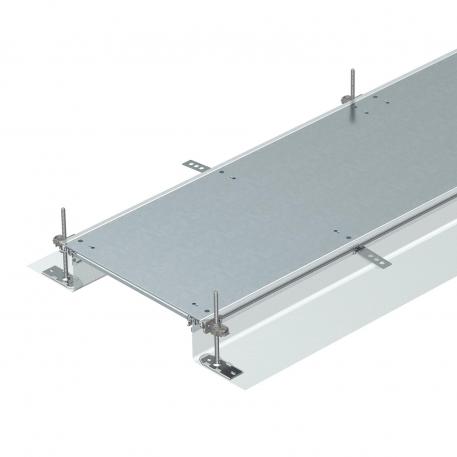

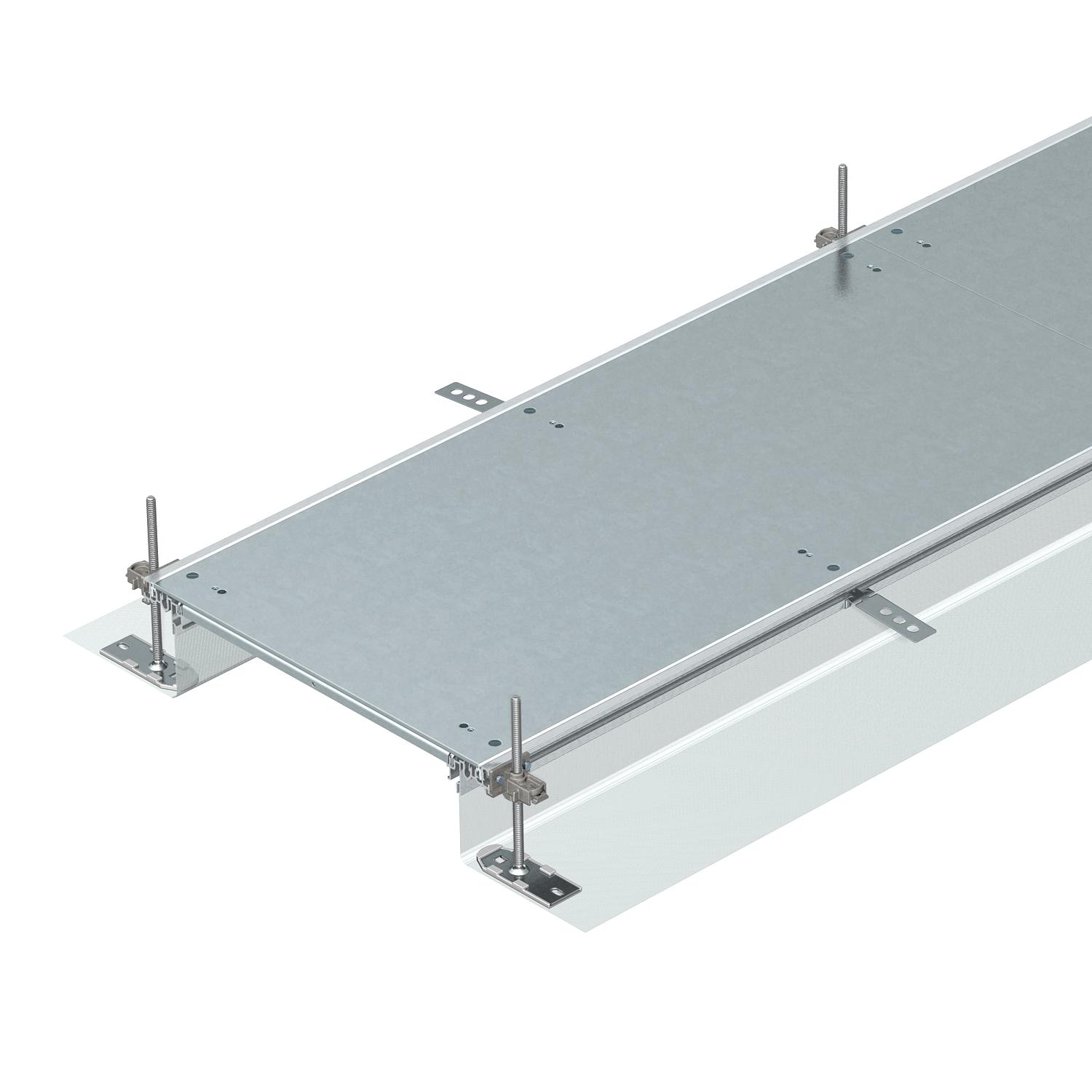

Підлоговий кабельний канал, висота 40-140 мм

Арт. № 7424046 | EAN 4012195243175

Арт. № / Тип

Довжина	2400 mm

Ширина

Мін. висота каналів	40 mm

Макс. висота каналів

Кришки	3

Опис продукту

Опис продукту

Підлоговий кабельний канал, що складається з 3х кришок, двох бічних профілів із прикріпленими гнучкими бічними стінками з металевої тканини, контактних профілів для підлогового покриття 4 мм. В комплект поставки входять 6 монтажних кронштейнів, що регулюють кабельний канал по висоті, 6 анкерів і 3 ущільнення стикових з'єднань (для ширини каналів 200 і 300) або 3 опори для стикових з'єднань для ширини каналів 400 і 6 з'єднань для ширини каналів 500 і 600. Супорт-планки необхідно додатково замовляти для каналів шириною 400, 500 та 600. Кришки підлогових кабельних каналів шириною до 400мм попередньо зафіксовані.

Технічні дані

Технічні дані

Із системою зрівнювання потенціалу	ні
Блокування кріплення кришки	так
від’єднувальний	так
Довжина	2400 mm
З відкритим з'єднанням	ні
З виступом	так
З роздільним фіксатором	ні
Знімний чохол	так
Кришка для кріпильного отвору	ні
Кришки	3

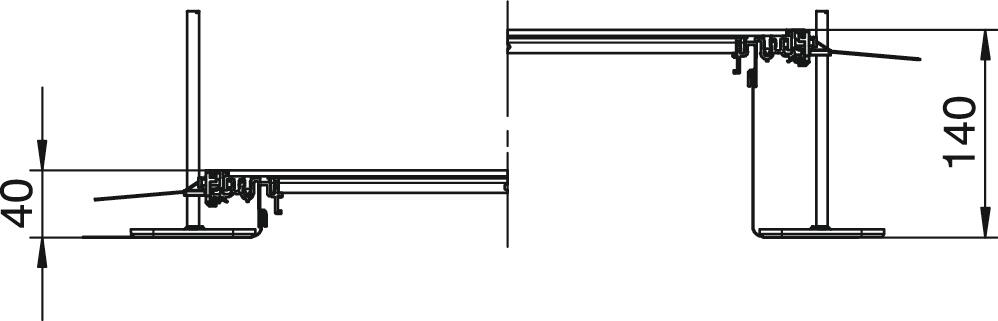

Мін. висота каналів	40 mm
Мін. зона згладжування	40 mm
Мінімальна висота монолітної підлоги	40

Макс. висота каналів	140 mm
Макс. зона згладжування	140 mm
Матеріал	Сталь
Можливість встановлення ущільнювача	так
Монтажний отвір	без
Монтажний отвір для підлогового боксу	ні
Основа для стійки	ні
Підходить для компенсатора	ні
Покриття	оцинковано методом Сендзиміра
Прибирання підлоги	вологий
Розмір	2400x500x140
Товщина покривного матеріалу	4
Ширина	500 mm

Усі типи

Усі типи

Тип	Довжина	Ширина	Мін. висота каналів	Макс. висота каналів	Кришки	Арт. №	Кількість	мін. тов. од.
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	м	2,4 м
OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	м	2,4 м
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	м	2,4 м
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	м	2,4 м
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	м	2,4 м
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	м	2,4 м

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Комплект для повороту ліворуч підлогового кабельного каналу, висота 40-150 мм	OKA-G50040150FBL	7423956	Штука	1 Штука
Комплект для повороту праворуч підлогового кабельного каналу, висота 40-150 мм	OKA-G50040150FBR	7423976	Штука	1 Штука
Торцева заглушка підлогового кабельного каналу, висота 40-150 мм	OKA-G50040150ES	7424286	Штука	1 Штука
Блок-секція для GES4, висота 40-140 мм	OKA-G A 40140 4	7424320	Штука	1 Штука
Блок-секція для GES6, висота 40-140 мм	OKA-G A 40140 6	7424322	Штука	1 Штука
Блок-секція для GES9, висота 40-140 мм	OKA-G A 40140 9	7424324	Штука	1 Штука
Додаткова секція для встановлення GESR9, висота 40-140 мм	OKA-G A 40140R9	7424326	Штука	1 Штука
Комплект для Т-подібної секції або повороту в системі підлогового кабельного каналу.	OKA FB2 TX	7424821	Штука	1 Штука
Вирівнювальний вузол для опори з'єднання кришки, висота каналу 40-70 мм	NE DSU2 4030	7424840	Штука	3 Штука
Вирівнювальний вузол для опори з'єднання кришки, висота каналу 60-110 мм	NE DSU2 6050	7424842	Штука	3 Штука
Вирівнювальний блок для опори шарніра кришки, висота повітропроводу 100-175 мм	NE DSU2 10075	7424844	Штука	3 Штука
Клема підключення заземлення	8AWR	6288704	Штука	10 Штука

Монтажні аксесуари

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Перегородка 60 FS	TSG 60 FS	6062068	м	3 м
Перегородка 85 FS	TSG 85 FS	6062114	м	3 м
Перегородка 110 FS	TSG 110 FS	6062122	м	3 м
Перегородка 135 FS	TSG 135 FS	6062132	м	3 м
Сила утримання: 300 Н.	WZ 1029	7408634	Штука	1 Штука
