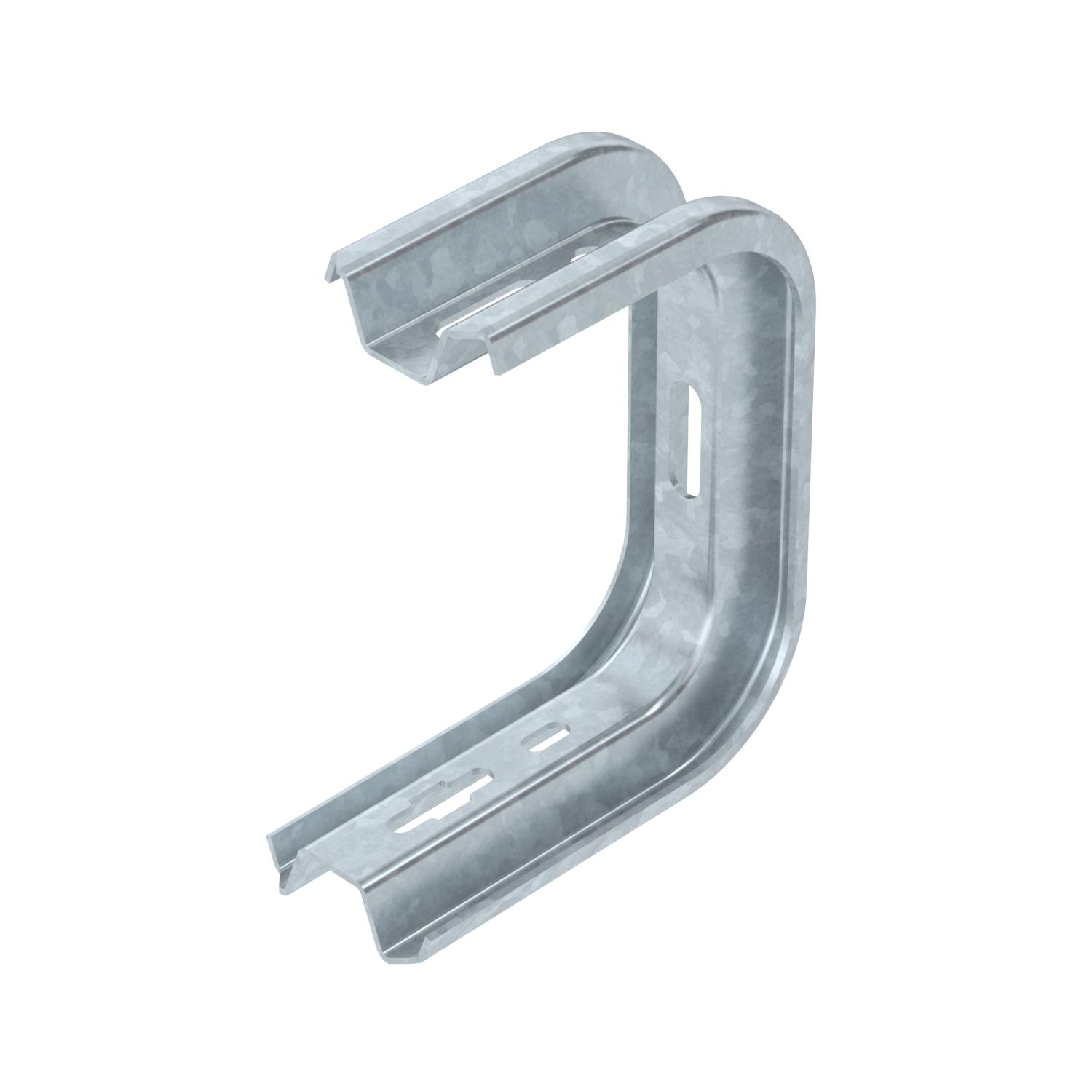

Настінний та стельовий кронштейн ТР FT

Арт. № 6363861 | EAN 4012195076858

60 mm
ржаво-червоний
Опис продукту
Опис продукту
TP настінна та підлогова полка для універсального закріплення на споруді.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Профіль ТР як начіпна стійка та полка.
  • Кабельний лоток, бічна висота 35 мм
  • Кабельний лоток, бічна висота 60 мм
Технічні дані

Технічні дані

F у kN стіна 1,4 kN
F у kN стелі 1,3 kN
Висота 60 mm
для мін. ширини 100
для макс. ширини 100 mm
Довжина 145 mm
Збереження функцій ні
Колір ржаво-червоний
Конструкція Начіпна скоба (С-подібна скоба)
Матеріал Сталь
Підходить для дротяного лотка так
Підходить для кабельного лотка так
Підходить для кабельростру так
Покриття гарячецинкований
Розмір B145mm
Розмір B 145 mm
Розмір H 175 mm
Ширина 145 mm

Технічні дані

Діаграма навантаження скоби стелі TPD

Діаграма навантаження скоби стелі TPD
  • Вигин верхівки кронштейну при допустимому навантаженні на кронштейн. Вигин верхівки кронштейну при допустимому навантаженні на кронштейн.
  • Дозволене навантаження на полку у кН без ваги людини Дозволене навантаження на полку у кН без ваги людини
  • Крива навантаження на кроштейн довжиною в мм Крива навантаження на кроштейн довжиною в мм
Усі типи

Усі типи

Тип Ширина Висота F у kN стелі F у kN стіна для макс. ширини Колір Арт. № Кількість мін. тов. од.
TPD 145 FT 145 mm 60 mm 1,3 kN 1,4 kN 100 mm ржаво-червоний 6363861
1 Штука
TPD 245 FT 245 mm 60 mm 0,8 kN 0,87 kN 200 mm ржаво-червоний 6363865
1 Штука
TPD 345 FT 345 mm 60 mm 0,5 kN 0,55 kN 300 mm ржаво-червоний 6363869
1 Штука
Приналежності

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Болт із напівприхованою головкою та комбінованою гайкою F Болт із напівприхованою головкою та комбінованою гайкою F FRSB 6x12 F 6406122
100 Штука
