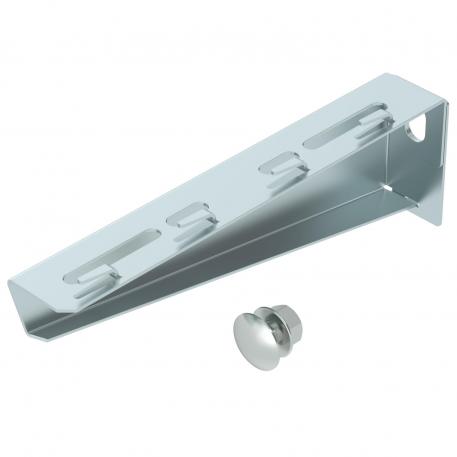

Настінний і опорний кронштейн MWAG 12 FS

Арт. № 6424608 | EAN 4012196325030

1,2 kN
ржаво-червоний
Опис продукту
Опис продукту
Легкий настінний і опорний кронштейн для безгвинтового кріплення дротяних лотків.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
  • Полка для стіни/стійки
  • U-видна стійка
  • U-видна стійка
  • U-видна стійка
  • зручні для монтажу деталі
Технічні дані

Технічні дані

F у kN 1,2 kN
Висота 65 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 0,6658 кг CO₂e / 1 Шт.
Діаметр отвору 11 mm
для мін. ширини 200
для макс. ширини 200 mm
Довжина 32,5 mm
Збереження функцій ні
Колір ржаво-червоний
Конструкція Настінний кронштейн
мін. діапазон кута 90 mm
макс. діапазон кута 90 mm
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Покриття оцинковано методом Сендзиміра

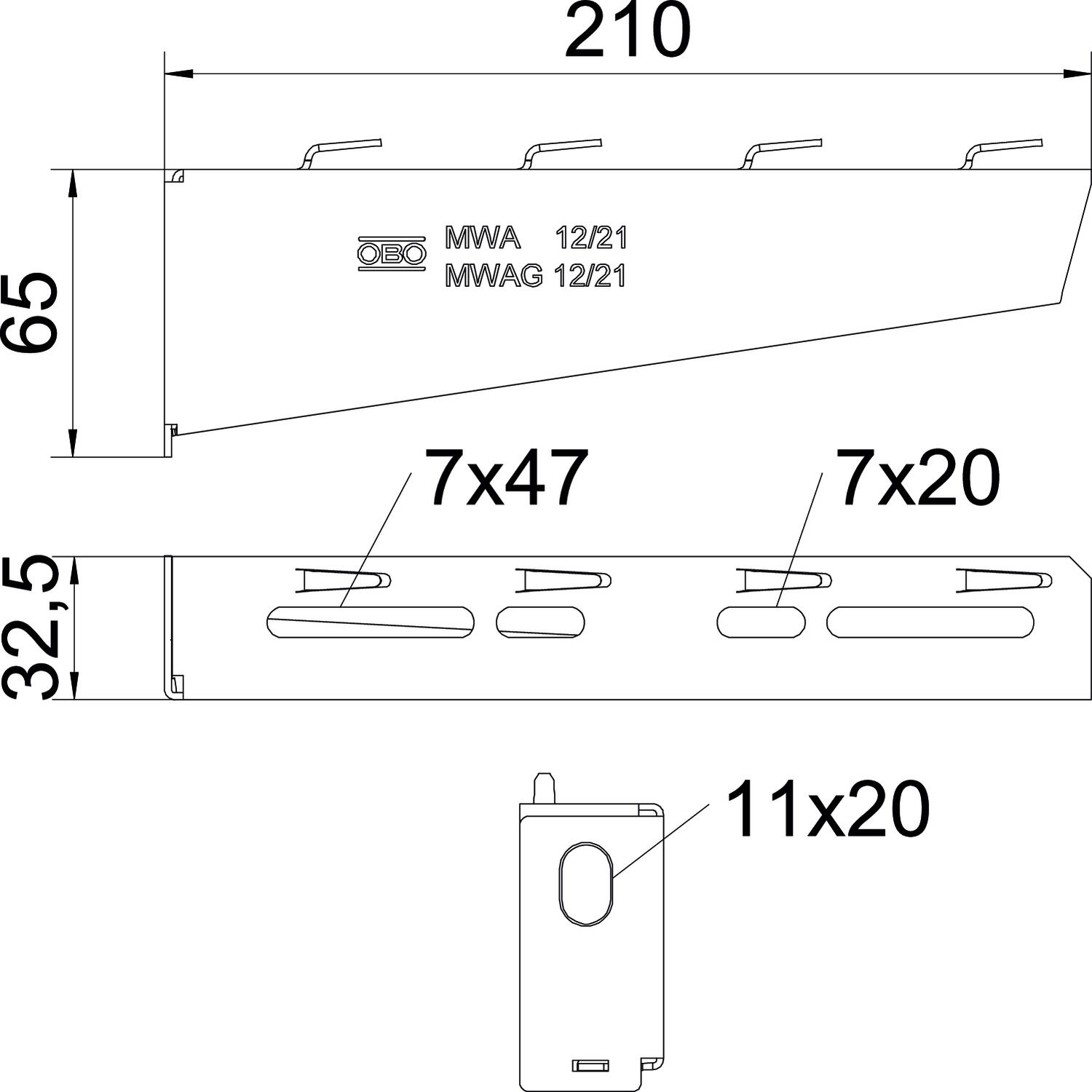

Розмір B210mm
Розмір A 32,5 mm
Розмір B 210 mm
Розмір H 65 mm
Ширина 210 mm

Технічні дані

Діаграма навантаження полки тип MWAG 12

Діаграма навантаження полки тип MWAG 12
  • Вигин верхівки кронштейну при допустимому навантаженні на кронштейн. Вигин верхівки кронштейну при допустимому навантаженні на кронштейн.
  • Дозволене навантаження на полку у кН без ваги людини Дозволене навантаження на полку у кН без ваги людини
  • Крива навантаження на кроштейн довжиною в мм Крива навантаження на кроштейн довжиною в мм
Усі типи

Усі типи

Тип Ширина F у kN Колір Арт. № Кількість мін. тов. од.
MWAG 12 11 FS 110 mm 1,2 kN ржаво-червоний 6424600
1 Штука
MWAG 12 21 FS 210 mm 1,2 kN ржаво-червоний 6424608
1 Штука
MWAG 12 31 FS 310 mm 1,2 kN ржаво-червоний 6424616
1 Штука
MWAG 12 41 FS 410 mm 1,2 kN ржаво-червоний 6424624
1 Штука
Приналежності

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Болт із напівприхованою головкою та комбінованою гайкою F Болт із напівприхованою головкою та комбінованою гайкою F FRSB 6x12 F 6406122
100 Штука
