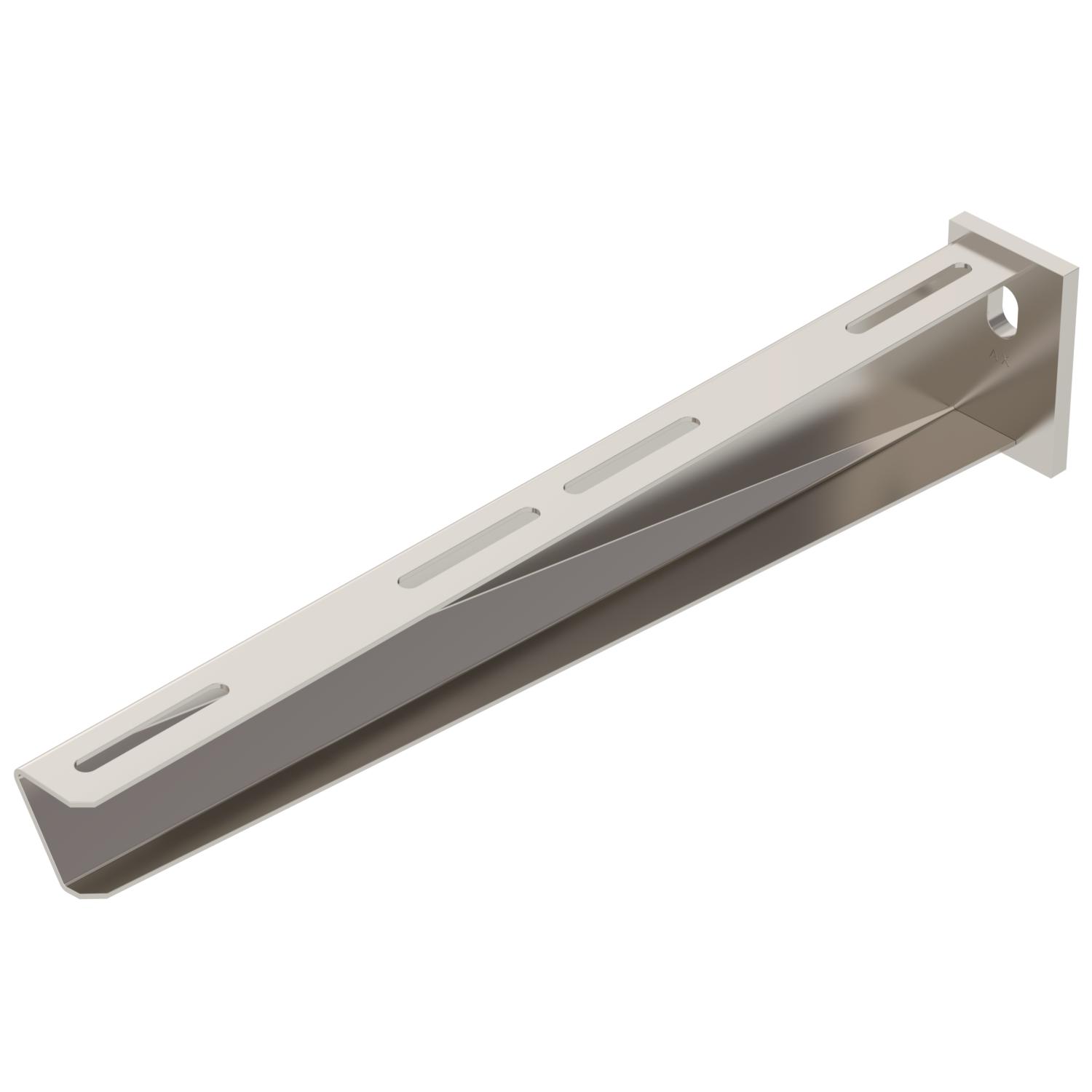

Настінний і опорний кронштейн AW 30 А2

Арт. № 6442870 | EAN 4012196209170

3 kN
нержавіюча сталь
Опис продукту
Опис продукту
Полка середньої ваги для стіни та штиря пласкої форми з привареною траверсою.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
  • Полка для стіни/стійки
  • U-видна стійка
  • U-видна стійка
Технічні дані

Технічні дані

F у kN 3 kN
Висота 80 mm
Діаметр отвору 13 mm
Довжина 50 mm
Збереження функцій ні
Колір нержавіюча сталь
Конструкція Настінний кронштейн
мін. діапазон кута 90 mm
макс. діапазон кута 90 mm
Матеріал Нержавіюча сталь 1.4301
Нержавіюча сталь, протравлена так
Покриття чистий, додатково оброблений
Розмір B410mm
Розмір A 50 mm
Розмір B 410 mm
Розмір H 80 mm
Ширина 410 mm

Технічні дані

Діаграма навантаження, кронштейн AW 30

Діаграма навантаження, кронштейн AW 30
  • Вигин верхівки кронштейну при допустимому навантаженні на кронштейн. Вигин верхівки кронштейну при допустимому навантаженні на кронштейн.
  • Дозволене навантаження на полку у кН без ваги людини Дозволене навантаження на полку у кН без ваги людини
  • Крива навантаження на кроштейн довжиною в мм Крива навантаження на кроштейн довжиною в мм
Усі типи

Усі типи

Тип Ширина F у kN Колір Арт. № Кількість мін. тов. од.
AW 30 11 A2 110 mm 3 kN нержавіюча сталь 6442803
1 Штука
AW 30 21 A2 210 mm 3 kN нержавіюча сталь 6442838
1 Штука
AW 30 31 A2 310 mm 3 kN нержавіюча сталь 6442854
1 Штука
AW 30 41 A2 410 mm 3 kN нержавіюча сталь 6442870
1 Штука
AW 30 51 A2 510 mm 3 kN нержавіюча сталь 6442897
1 Штука
AW 30 61 A2 610 mm 3 kN нержавіюча сталь 6442919
1 Штука
Приналежності

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Болт із напівприхованою головкою та комбінованою гайкою A2 Болт із напівприхованою головкою та комбінованою гайкою A2 FRSB 6x12 A2 6406138
100 Штука
