Настінний і опорний кронштейн AW 30 А2
Арт. № 6442803 | EAN 4012196208937
- Опис продукту
-
Опис продуктуПолка середньої ваги для стіни та штиря пласкої форми з привареною траверсою.
-
- Технічні дані
-
Технічні дані

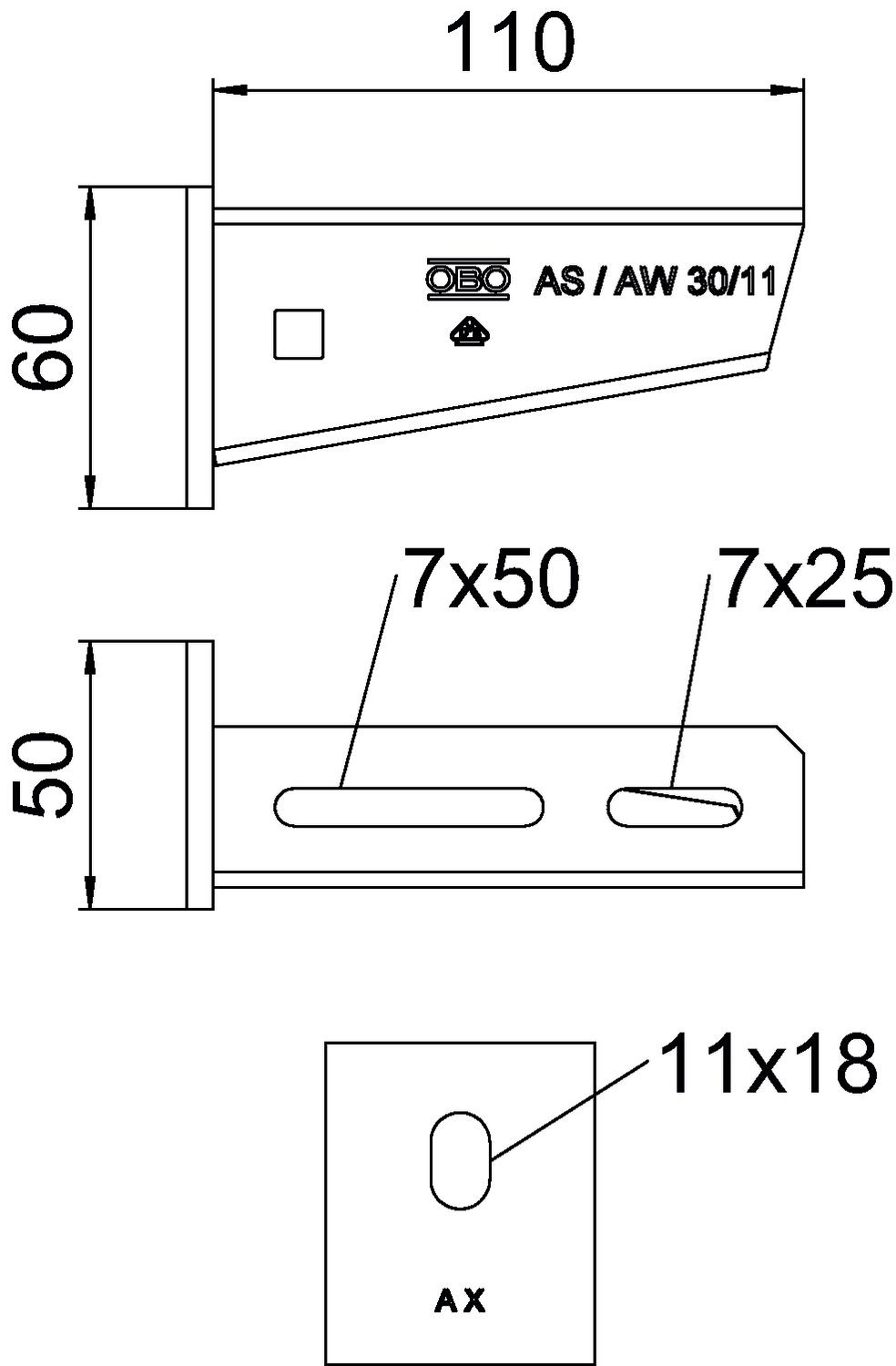

F у kN 3 kN Висота 60 mm Діаметр отвору 11 mm Довжина 50 mm Збереження функцій ні Колір нержавіюча сталь Конструкція Настінний кронштейн мін. діапазон кута 90 mm макс. діапазон кута 90 mm Матеріал Нержавіюча сталь 1.4301 Нержавіюча сталь, протравлена так Покриття чистий, додатково оброблений Розмір B110mm Розмір A 50 mm Розмір B 110 mm Розмір H 60 mm Ширина 110 mm Технічні дані
Діаграма навантаження, кронштейн AW 30
-
Вигин верхівки кронштейну при допустимому навантаженні на кронштейн.
-
Дозволене навантаження на полку у кН без ваги людини
-
Крива навантаження на кроштейн довжиною в мм
-
- Усі типи
-
Усі типи
-
Монтажні аксесуари
Продукція Тип Арт. № Кількість мін. тов. од.
Болт із напівприхованою головкою та комбінованою гайкою A2
FRSB 6x12 A2 6406138 100 Штука - Завантаження
-
