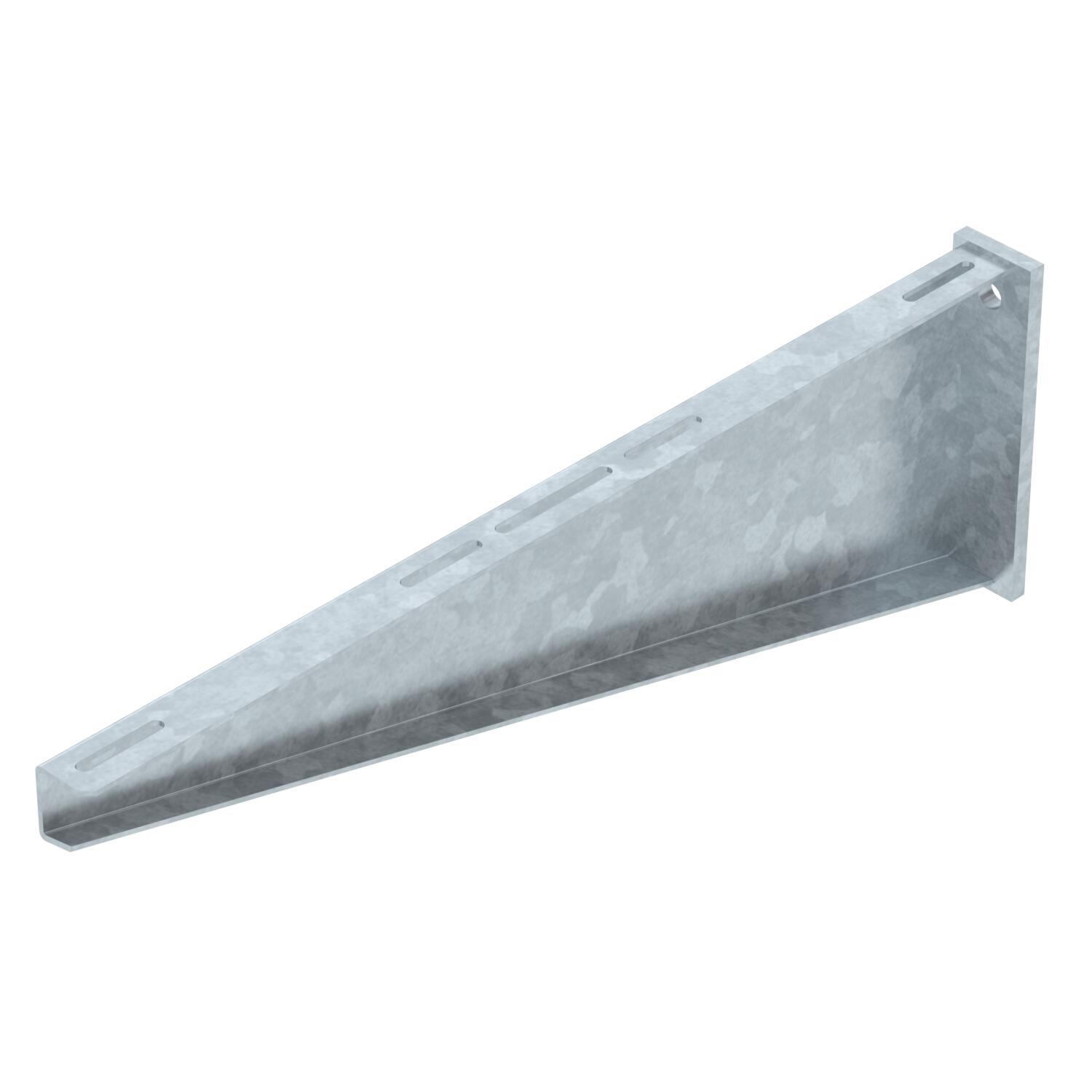

Настінний кронштейн AW 80
Арт. № 6417868 | EAN 4012196203772
- Опис продукту
-
Опис продуктуВажка полка для стіни з привареною траверсою.
-
- Технічні дані
-
Технічні дані

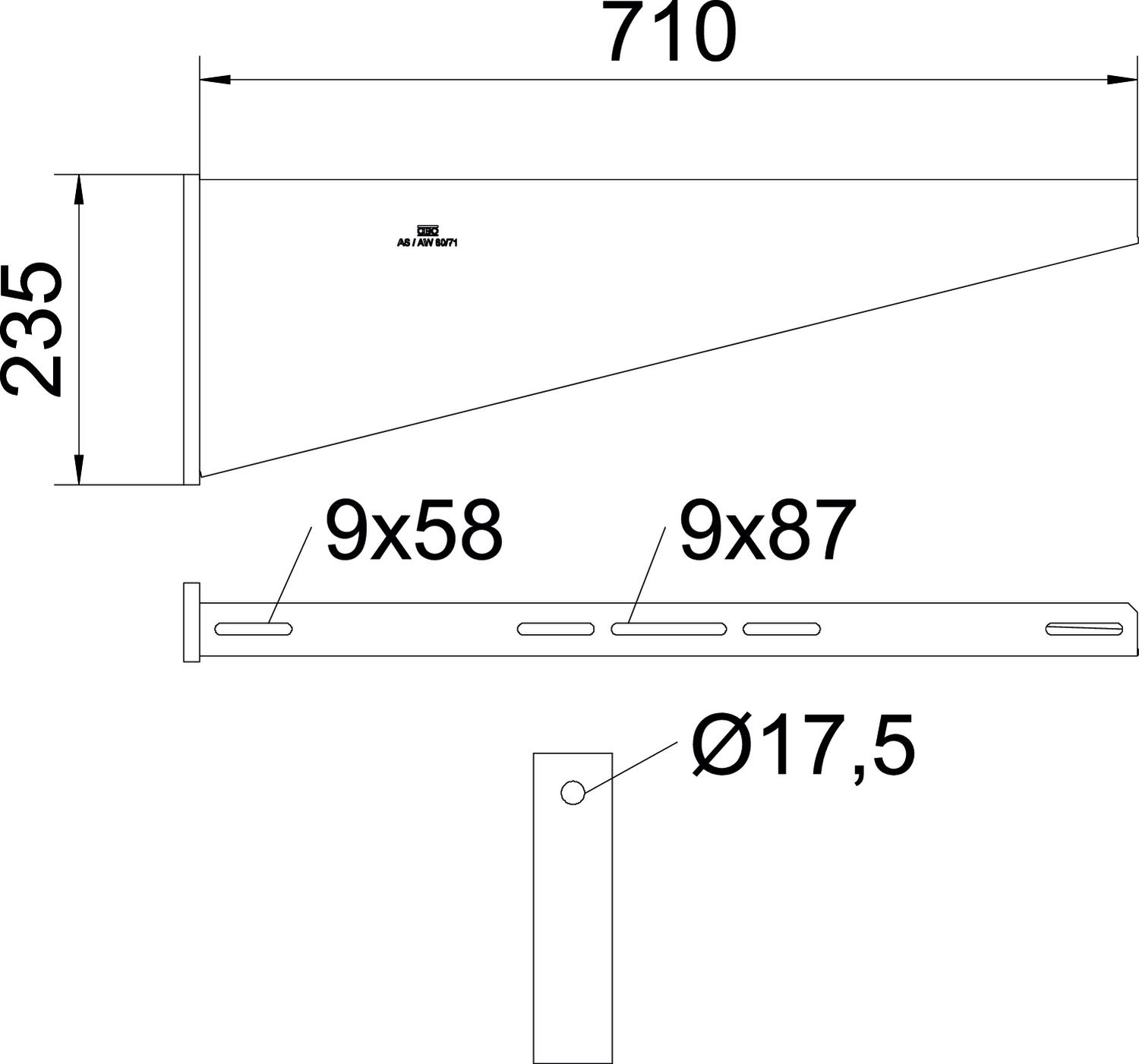

F у kN 8 kN Висота 235 mm Вуглецевий слід CO₂ (GWP) від колиски до воріт 13,7003 кг CO₂e / 1 Шт. Діаметр отвору 17,5 mm Довжина 60 mm Збереження функцій ні Колір ржаво-червоний Конструкція Настінний кронштейн мін. діапазон кута 90 mm макс. діапазон кута 90 mm Матеріал Сталь Нержавіюча сталь, протравлена ні Покриття гарячецинкований Розмір B710mm Розмір A 60 mm Розмір B 710 mm Розмір H 235 mm Ширина 710 mm Технічні дані
Діаграма навантаження полки тип AW 80
-
Вигин верхівки кронштейну при допустимому навантаженні на кронштейн.
-
Дозволене навантаження на полку у кН без ваги людини
-
Крива навантаження на кроштейн довжиною в мм
-
- Усі типи
-
Монтажні аксесуари
Продукція Тип Арт. № Кількість мін. тов. од.
Болт із напівприхованою головкою та комбінованою гайкою F
FRSB 6x12 F 6406122 100 Штука - Завантаження
-
