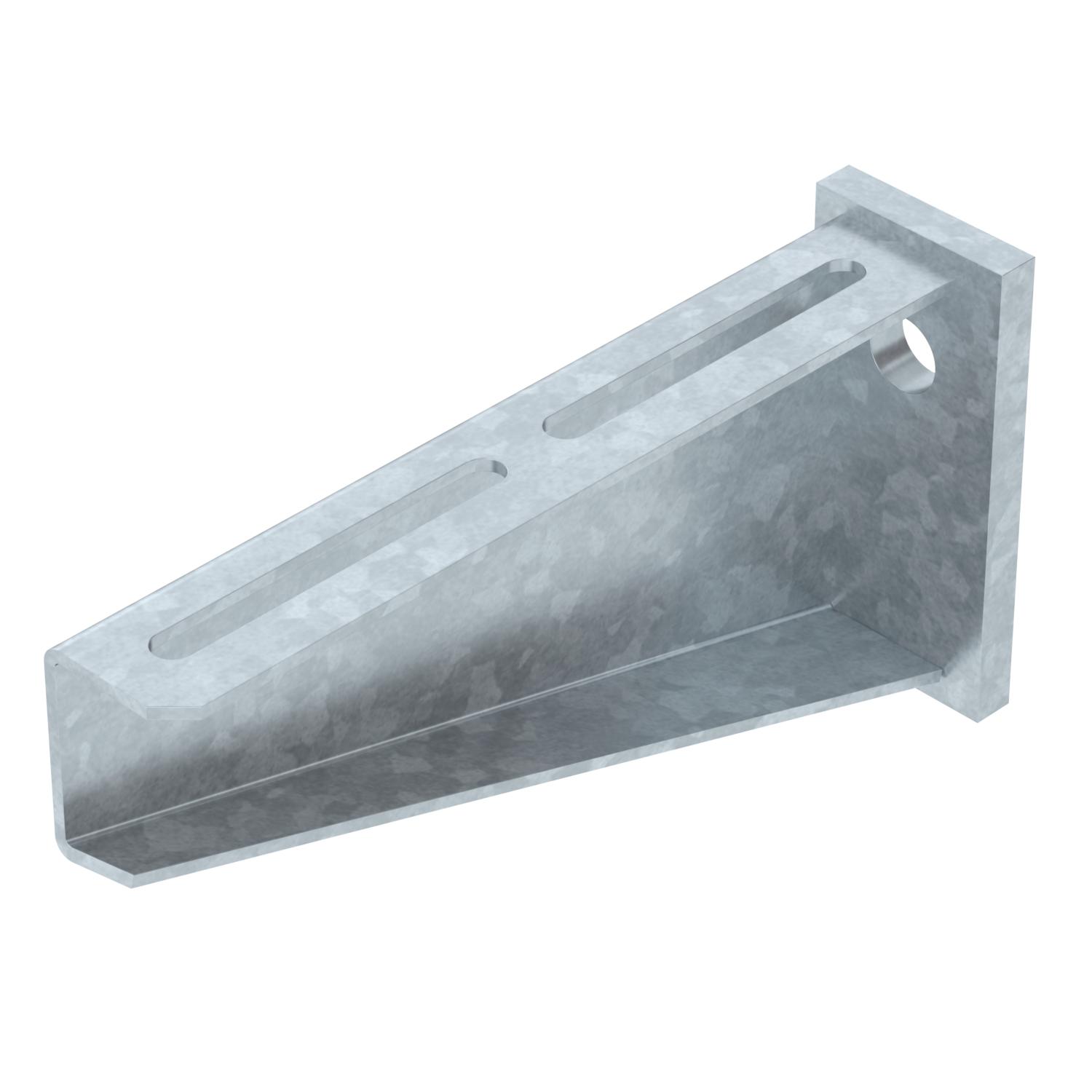

Настінний кронштейн AW 80

Арт. № 6417752 | EAN 4012196203475

8 kN
Опис продукту
Опис продукту
Важка полка для стіни з привареною траверсою.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
  • Полка для стіни/стійки
Технічні дані

Технічні дані

F у kN 8 kN
Висота 110 mm
Діаметр отвору 17,5 mm
Довжина 50 mm
Збереження функцій ні
Колір ржаво-червоний
Конструкція Настінний кронштейн
мін. діапазон кута 90 mm
макс. діапазон кута 90 mm
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Покриття гарячецинкований

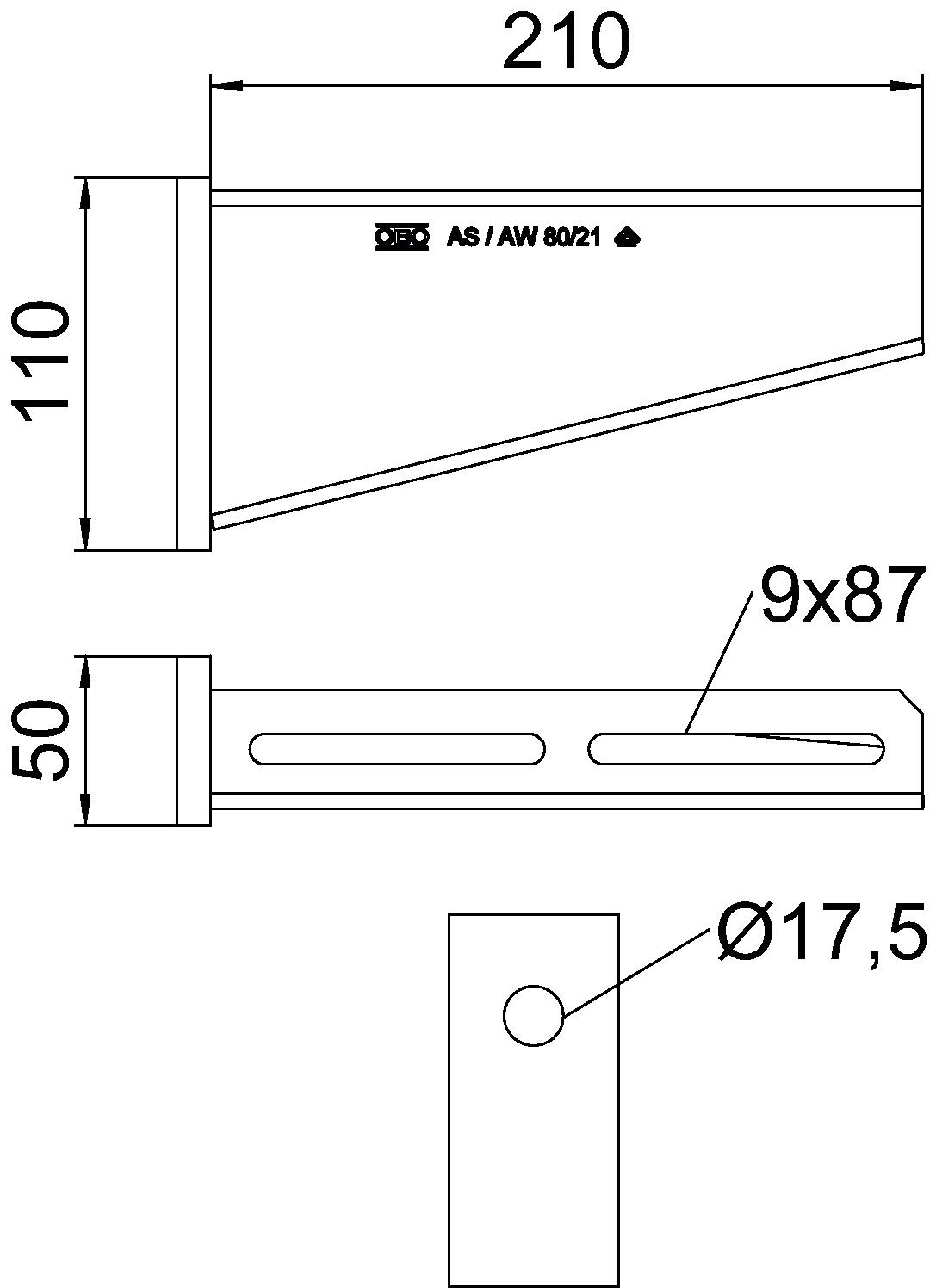

Розмір B210mm
Розмір A 50 mm
Розмір B 210 mm
Розмір H 110 mm
Ширина 210 mm

Технічні дані

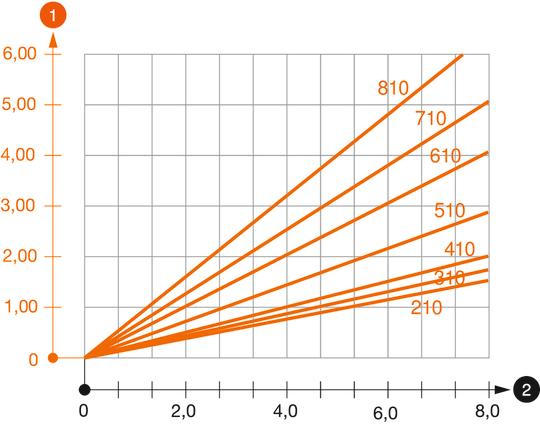

Діаграма навантаження полки тип AW 80

Діаграма навантаження полки тип AW 80
  • Вигин верхівки кронштейну при допустимому навантаженні на кронштейн. Вигин верхівки кронштейну при допустимому навантаженні на кронштейн.
  • Дозволене навантаження на полку у кН без ваги людини Дозволене навантаження на полку у кН без ваги людини
  • Крива навантаження на кроштейн довжиною в мм Крива навантаження на кроштейн довжиною в мм
Усі типи

Усі типи

Тип Ширина F у kN Арт. № Кількість мін. тов. од.
AW 80 21 FT 210 mm 8 kN 6417752
1 Штука
AW 80 31 FT 310 mm 8 kN 6417779
1 Штука
AW 80 41 FT 410 mm 8 kN 6417795
1 Штука
AW 80 51 FT 510 mm 8 kN 6417817
1 Штука
AW 80 61 FT 610 mm 8 kN 6417833
1 Штука
AW 80 71 FT 710 mm 8 kN 6417868
1 Штука
AW 80 81 FT 810 mm 8 kN 6417884
1 Штука
Приналежності

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Болт із напівприхованою головкою та комбінованою гайкою F Болт із напівприхованою головкою та комбінованою гайкою F FRSB 6x12 F 6406122
100 Штука
