Монтажний профіль MS5030, шліц 22 мм, FT, перфорований

Арт. № 6349404 | EAN 4012196191710

50 mm
30 mm
3 mm
гарячецинкований
Опис продукту
Опис продукту

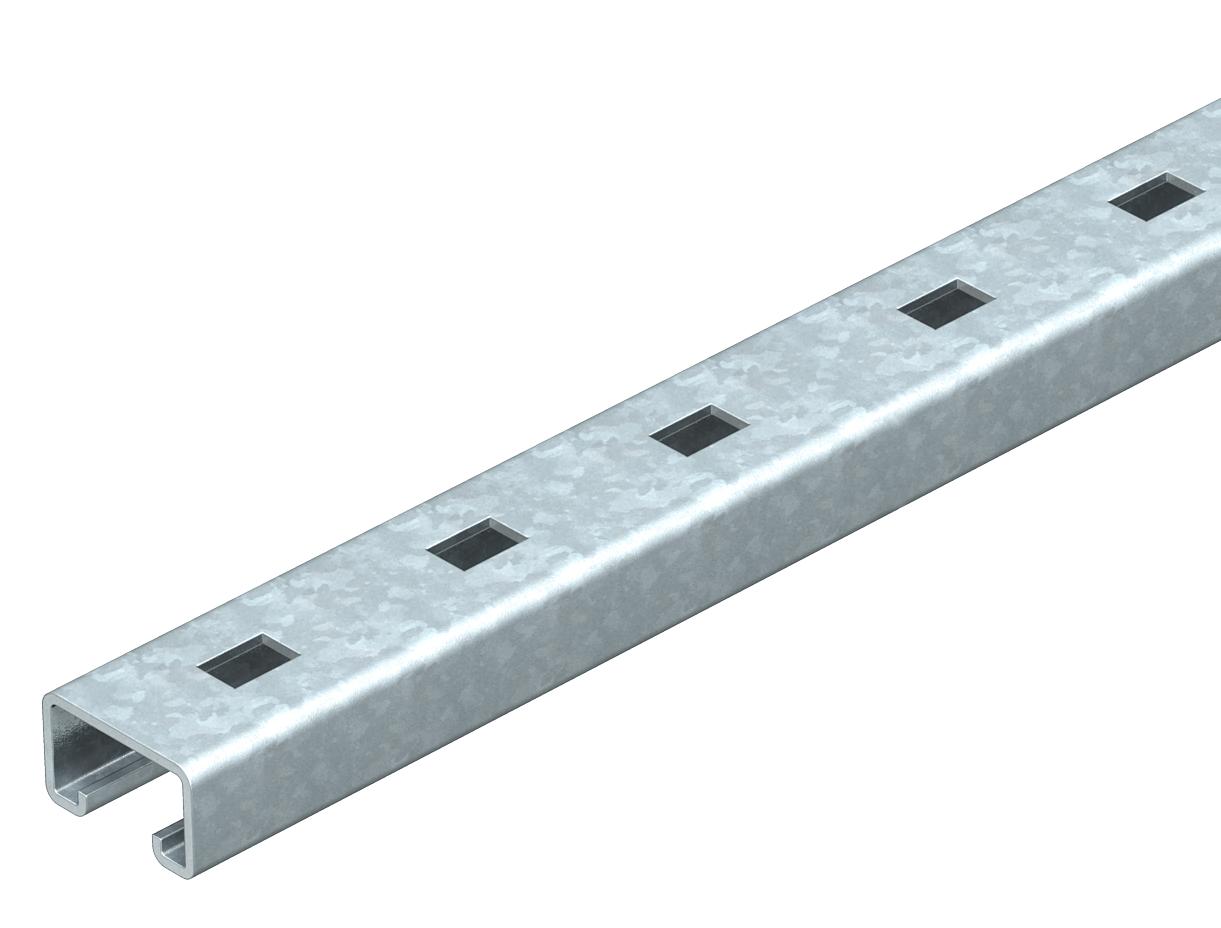

Посилена С-подібна профільна рейка для встановлення опорних конструкцій, наприклад, для кабельних лотків або для розподільчих шаф. Також може використовуватися для прокладання кабелю в поєднанні із затискними скобами з U-подібною опорою.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Ширина отворів 22 мм
  • Затискна скоба для С-подібної профільної рейки із шириною шліца 18–22 мм
  • Клас збереження функціональності E30
  • Клас збереження функціональності E90

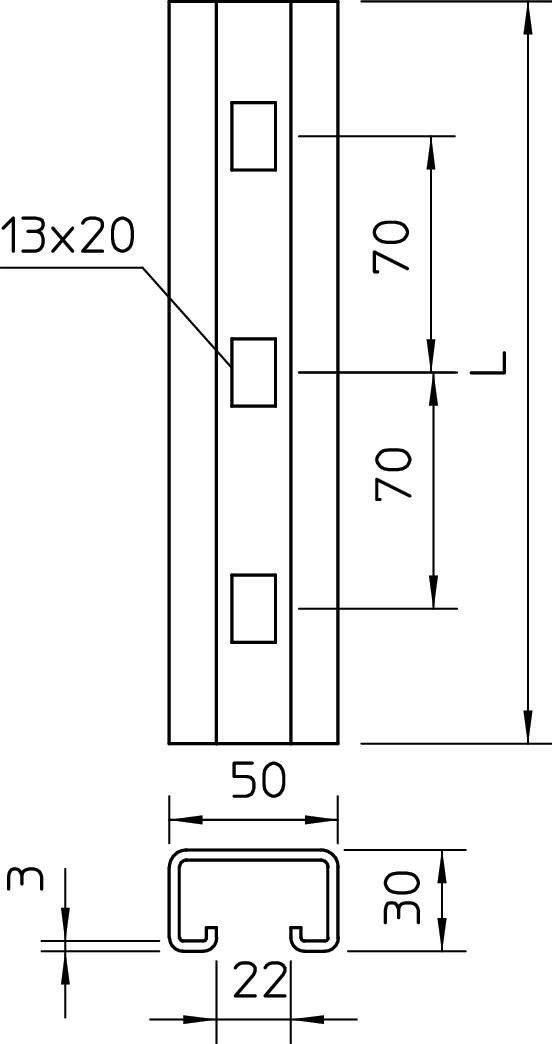

Технічні дані

Технічні дані

Відламувальний ні
Відстань між центрами отворів 70 mm
Висота 30 mm
Довжина 220 mm
З зубцями ні
З перфорацією так
Конструкція Одинарний профіль
Матеріал Сталь
Покриття гарячецинкований
Розмір 220x50x30
Розмір L 220 mm
Статичне значення ly 3,99 cm
Статичне значення lz 13,11 cm
Статичне значення Wy 3,95 cm²
Статичне значення Wz 6,38 cm²
Статичне значення А 3,39 cm²
Тип перфорації Задня стінка, перфорована
Товщина матеріалу 3 mm
Форма профілю С-подібний профіль
Ширина 50 mm
Ширина отворів 22 mm
Усі типи

Усі типи

Тип Довжина Ширина Висота Товщина матеріалу Покриття Арт. № Кількість мін. тов. од.
MS5030RP0220FT 220 mm 50 mm 30 mm 3 mm гарячецинкований 6349404
1 Штука
MS5030RP0300FT 300 mm 50 mm 30 mm 3 mm гарячецинкований 6349439
1 Штука
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Ковзаюча гайка ZL Ковзаюча гайка ZL MS50SN M10 ZL 1147164
50 Штука
Гвинт із Т-подібною головкою ZL Гвинт із Т-подібною головкою ZL MS50HB M10x30 ZL 1148218
50 Штука
Затискна скоба, кількість місць: 1, із пластиковою притискною пластиною FT Затискна скоба, кількість місць: 1, із пластиковою притискною пластиною FT 2056U 12 FT 1175122
100 Штука
Затискна скоба, кількість місць: 1, із пластиковою притискною пластиною FT Затискна скоба, кількість місць: 1, із пластиковою притискною пластиною FT 2056U 22 FT 1175211
100 Штука
