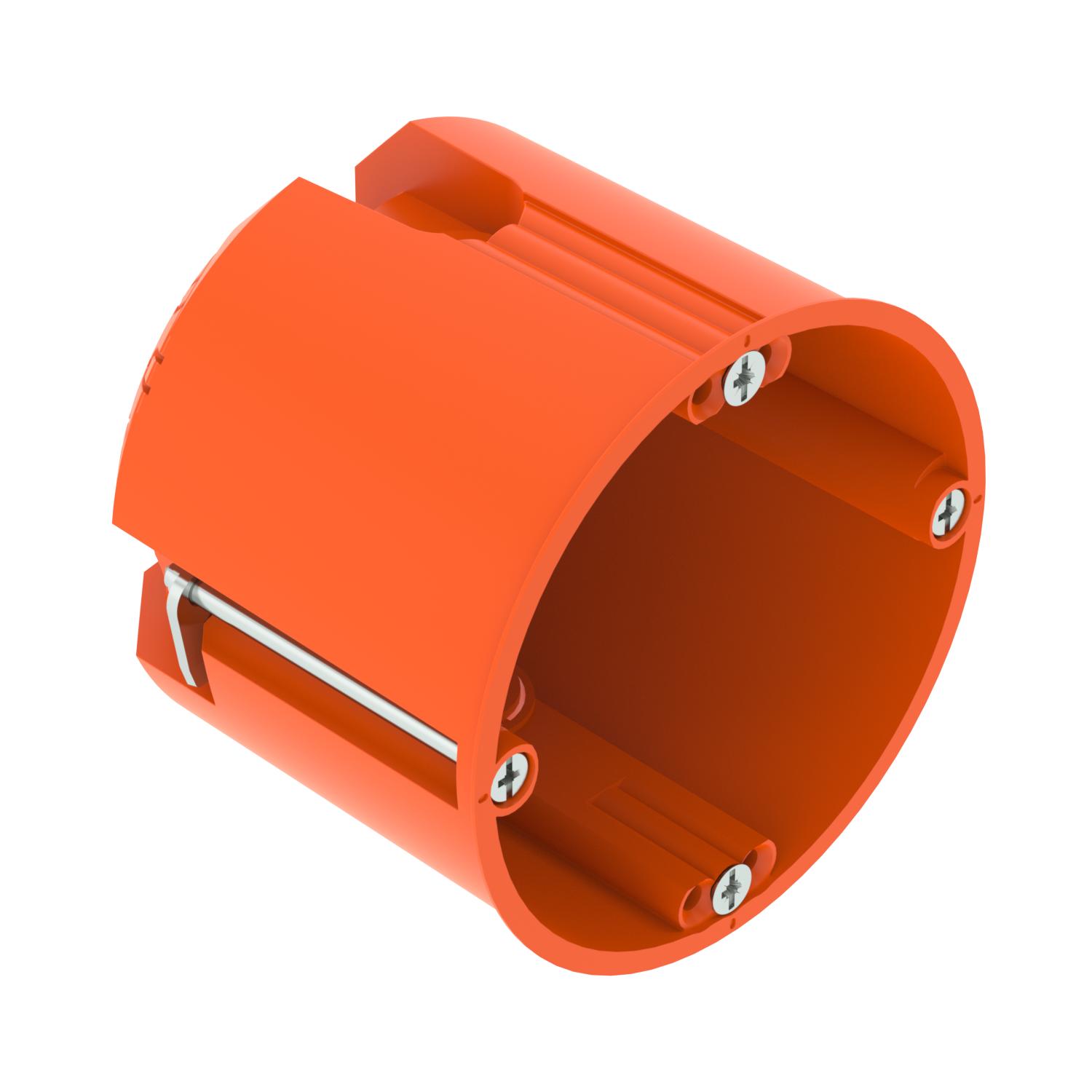

Монтажна/з’єднувальна коробка для порожнистої стіни HW 61

Арт. № 2003804 | EAN 4012196687084

2003804 / HG 61
61 mm
68 mm
68 mm
20/25 mm
10
Опис продукту
Опис продукту
Розетка для порожнистих стін для використання з монтажною глибиною не менше ніж 61 мм та товщиною панелі 5–40 мм.
• 2 х 3 гвинтові виступи
• Приладові гвинти, клемні накладки
• 2 комбіновані введення труби Ø 20 і 25 мм
• 4 введення для кабелів NYM 3 x 1,5 мм
• 2 введення для кабелів NYM 3 x 2,5 мм² або 5 x 1,5 мм²
• 2 введення для кабелів NYM 5 x 2,5 мм² або 7 x 1,5 мм²
• Підключення до розеток інших пристроїв через штуцери типу ZH 11-V
Комплектуючі для поставки: 10 з'єднувальних штуцерів, тип ZH  11-V
Перевірено згідно з DIN EN 60670-1, DIN EN 60670-22 та DIN 49073-1.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • без галогену; без хлору, фтору та брому
  • температура займання 850 °C
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Ступінь захисту IP 30
  • Діаметр 68 мм
  • Номінальний перетин 1,5–2,5 мм²
  • Номінальна напруга 400 В
Технічні дані

Технічні дані

Із гвинтами так
Вводи для проводів низької напруги 2
Виміряна напруга 400 V
Висота 61 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 0,1038 кг CO₂e / 1 Шт.
Герметичні ні
Діаметр 68 mm
Діаметр отвору фрези 68 mm
Для труби діаметром 20/25 mm
Закріплення кришки Болты
Кількість введень 10
Кількість вставок 1
Кабельні вводи 3 x 1,5 мм² 4
Кабельні вводи 3 x 2,5 мм²/5 x 1,5 мм² 2
Кабельні вводи 5 x 2,5 мм²/7 x 1,5 мм² 2
Колір жовтогарячий
Кріплення пристроїв Болты
Кришка без
Мін. номінальний перетин 1,5 mm²
Макс. номінальний перетин 2,5 mm²
Матеріал Поліпропілен
Не містить галогенів так
не підтримує горіння згідно з VDE 0471/IEC 60695-2-11, контрольна температура 850 °C
Підходить для мін. ширини пластини 5 mm
Підходить для макс. ширини пластини 40 mm
Рівень захисту IP30
Розмір Ø68mm, H61mm
Тип введення Кабелі NYM, лінії передачі даних та гофровані труби
Тип вводу в корпус Отвір, що виламується
Ударовідпорний так
Форма круглий
Штуцери З'єднувач
Усі типи

Усі типи

Тип Висота Діаметр Діаметр отвору фрези Для труби діаметром Кількість введень Арт. № Кількість мін. тов. од.
HG 61 61 mm 68 mm 68 mm 20/25 mm 10 2003804
25 Штука
