Лоток для освітлювальних приладів FS

Арт. № 6055810 | EAN 4012196943876

6055810 / LTR 3000 FS
3000 mm
75 mm
0,75 mm
Сталь
оцинковано методом Сендзиміра
Опис продукту
Опис продукту
Лотки тримачів світильників з нижньою частиною з отворами для закріплення світильників та для прокладання проводки.
Затухання магнітного поля від впливу екрана без кришки 20 дБ, із кришкою – 50 дБ.
  • Магнітне затухання від впливу екрану
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Кабельний лоток, бічна висота 60 мм
Технічні дані

Технічні дані

Бічний отвір так
Відстань опору1,5 м 0,8 kN/m
Відстань опору2,0 м 0,55 kN/m
Відстань опору2,5 м 0,35 kN/m
Відстань опору3,0 м 0,25 kN/m
Висота 60 mm
Довжина 3000 mm
Колір ржаво-червоний
Конструкція з’єднання без з’єднувача
Корисний перетин 42 cm²
Матеріал Сталь
Монтажний отвір в підлозі так
Нержавіюча сталь, протравлена ні
Покриття оцинковано методом Сендзиміра
Розмір 60x75x3000
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор прикручений
Товщина 0,75 mm
Ширина 75 mm

Технічні дані

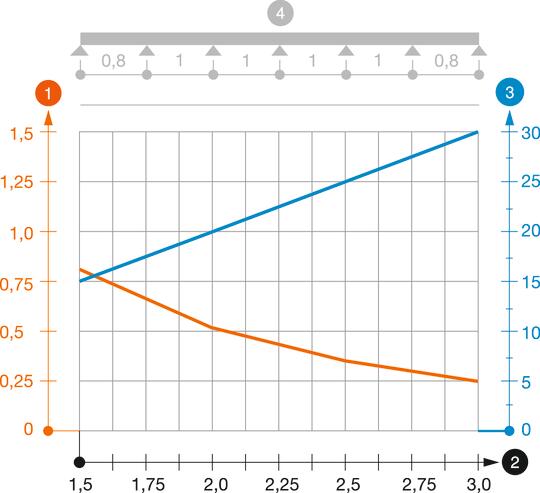

Діаграма навантаження, лоток освітлювальних приладів типу LTR

Діаграма навантаження, лоток освітлювальних приладів типу LTR
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Товщина Матеріал Покриття Арт. № Кількість мін. тов. од.
LTR 3000 FS 3000 mm 75 mm 0,75 mm Сталь оцинковано методом Сендзиміра 6055810
3 м
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Кришка з поворотним фікстаором FS Кришка з поворотним фікстаором FS DRL 075 FS 6052029
3 м
Центральний підвіс лотка для освітлювальних приладів FS Центральний підвіс лотка для освітлювальних приладів FS MAH LTR FS 6358810
25 Штука
Завантаження

Технічний паспорт LTR 3000 FS / 6055810 , 0.21MB , pdf
Завантажити

Декларація відповідності ЄС LTR 3000 FS / 6055810 , 0.10MB , pdf
Завантажити
Екологічний звіт LTR 3000 FS / 6055810 , 1.48MB , pdf
Завантажити
REACH Декларація про відповідність LTR 3000 FS / 6055810 , 0.12MB , pdf
RoHS Декларація про відповідність LTR 3000 FS / 6055810 , 0.12MB , pdf

Посібник із монтажу Посібник із монтажу , 0.04MB , pdf
Завантажити
Посібник із монтажу Посібник із монтажу , 2.61MB , pdf
Завантажити

LTR 3000 FS / 6055810
