Люк розетковий GES9-3B з ручкою-скобою 5 | 9 | Ручка | залізно-сірний; RAL 7011

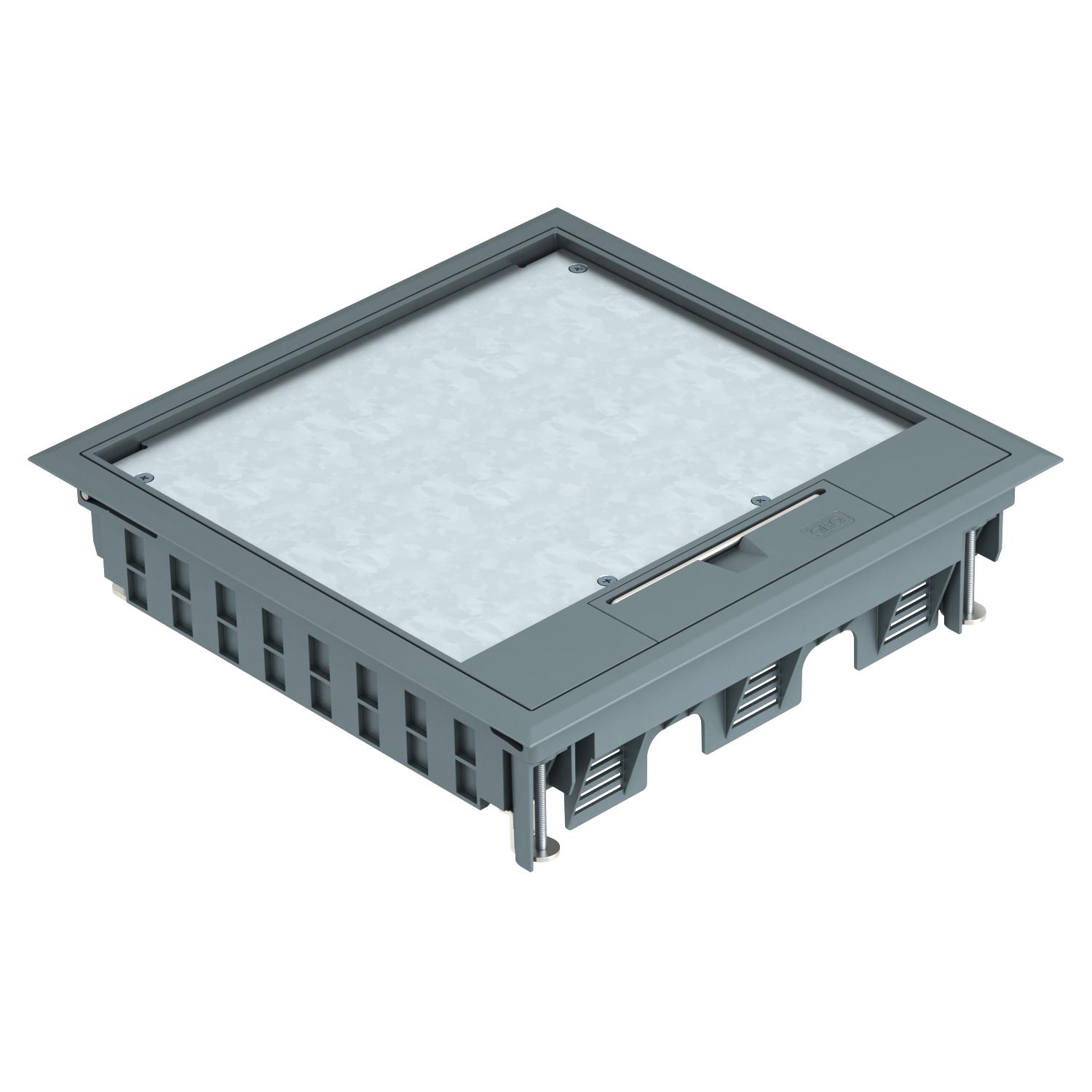

Люк розетковий GES9-3B з ручкою-скобою

Арт. № 7405077 | EAN 4012196460496

Арт. № / Тип

Товщина підлогового покриття	5 mm

Номінальний розмір монтажних основ	9

Механізм відкривання	Ручка

Колір

Опис продукту

Опис продукту

Підлоговий розетковий люк, кришка з ручкою, для встановлення до 12 окремих пристроїв Modul 45 у 3 універсальних супортах UT4. Інсталяція в системах підлогових каналів та цементних підлогах у приміщенні.

Поглиблення в кришці для підлогового покриття 5 мм, за необхідності також регулюється до 10 мм.

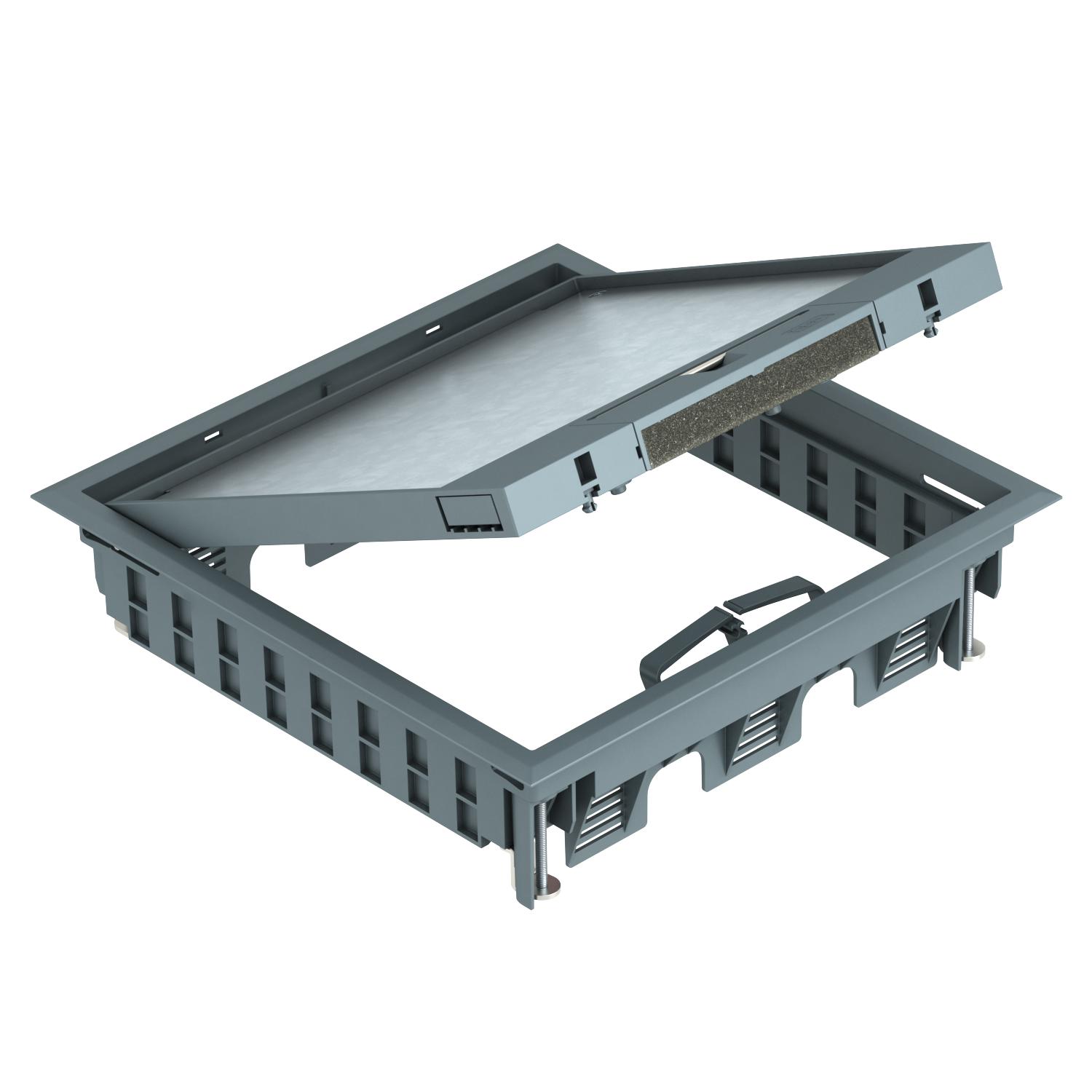

Розетковий люк з ручкою-скобою, для установки монтажного кронштейна MT9. Можна встановити накладки типу APMT5 Поглиблення в кришці для підлогового покриття 5 мм, за необхідності також регулюється до 10 мм.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK08
Вертикальне навантаження, велика площа	до 5000 Н
Вертикальне навантаження, невелика площа	до 3000 Н

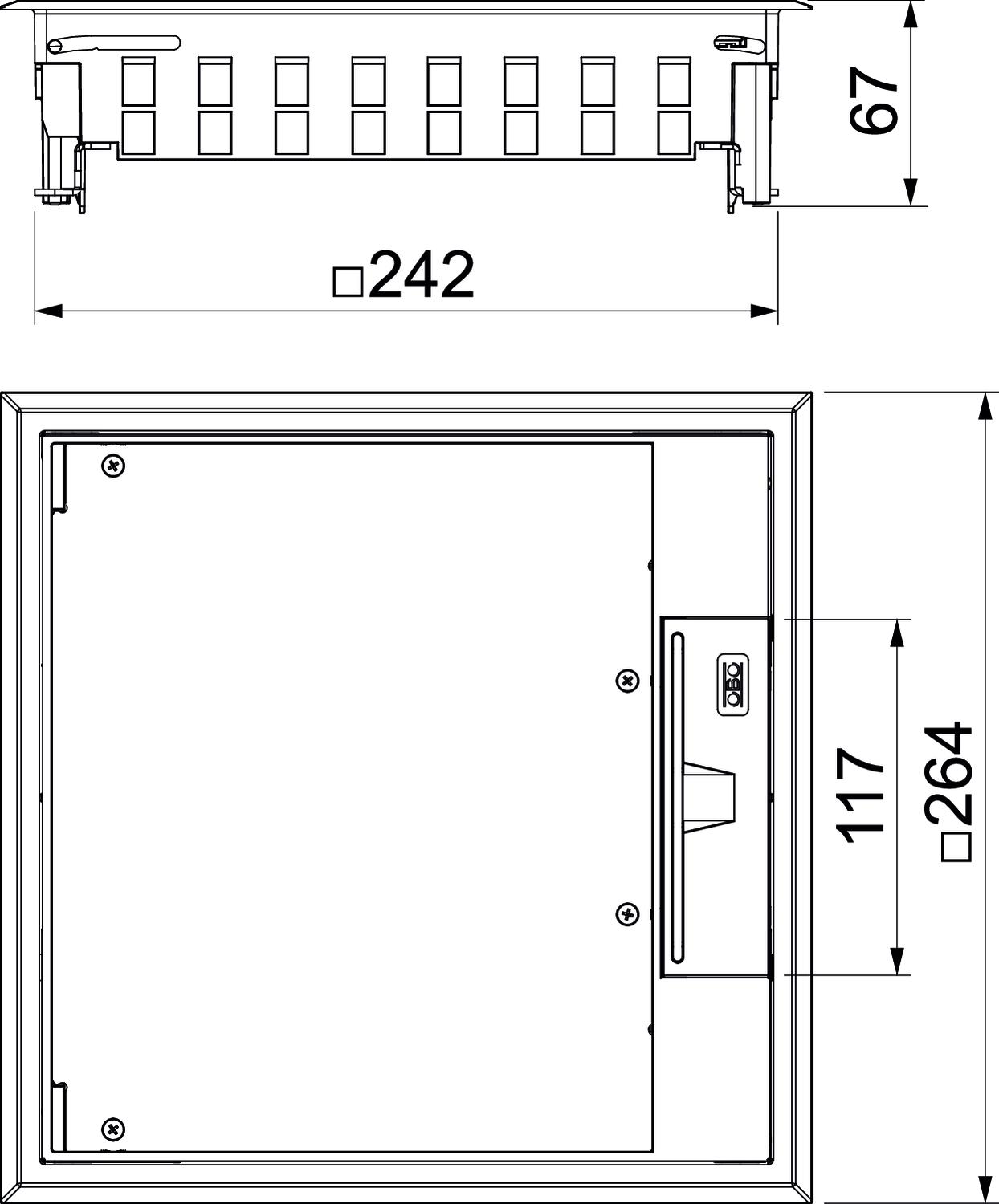

Висота	67 mm
Довжина	264 mm
Довжина, зовнішній розмір	264 mm
Довжина, монтажний розмір	244 mm
Дозволи	VDE
З поглибленням для підлогового покриття	так
Кількість монтажних коробок	3
Кількість пристроїв, які можна встановити	12
Колір	залізно-сірний; RAL 7011
Конструкція	квадратний
Мін. висота підлоги	73 mm
Матеріал	Поліамід
Механізм відкривання	Ручка
Можливість встановлення ущільнювача	ні
Номінальний розмір монтажних основ	9
Підлоговий люк	так
Підходить для вологого прибирання	ні

Підходить для встановлення в підлогу	так
Підходить для встановлення в фальш-підлогу	так
Підходить для підлогового каналу під стяжкою	так
Підходить для суцільного підлогового каналу під стяжкою	ні
Посилена конструкція	ні
Прибирання підлоги	сухий
Розмір	264x264x67
Розмір h	73 mm
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP40
Сумістне з підлоговими каналами	так
Супорт для монтажних коробок	так
Тип інсталяційної системи	UT4
Тип кабельного вводу	поворотна розетка
Тип рамки	Рамка захисту підлогового покриття
Товщина підлогового покриття	5 mm
Установча глибина	73 mm
Ширина	264 mm
Ширина, зовнішній розмір	264 mm
Ширина, монтажний розмір	244 mm

Усі типи

Усі типи

Тип	Товщина підлогового покриття	Номінальний розмір монтажних основ	Механізм відкривання	Колір	Арт. №	Кількість	мін. тов. од.
GES9-3B U 7011	5 mm	9	Ручка	залізно-сірний; RAL 7011	7405077	Штука	1 Штука
GES9-3B U 9011	5 mm	9	Ручка	чорний графіт; RAL 9011	7405079	Штука	1 Штука
GES9-3B U 1019	5 mm	9	Ручка	сіро-бежевий; RAL 1019	7405081	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Рамка-адаптер для роз'ємів тип C	MTM 2C	7407788	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм	MTU 3	7407840	Штука	1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм	UT4 45 4	7408727	Штука	1 Штука
