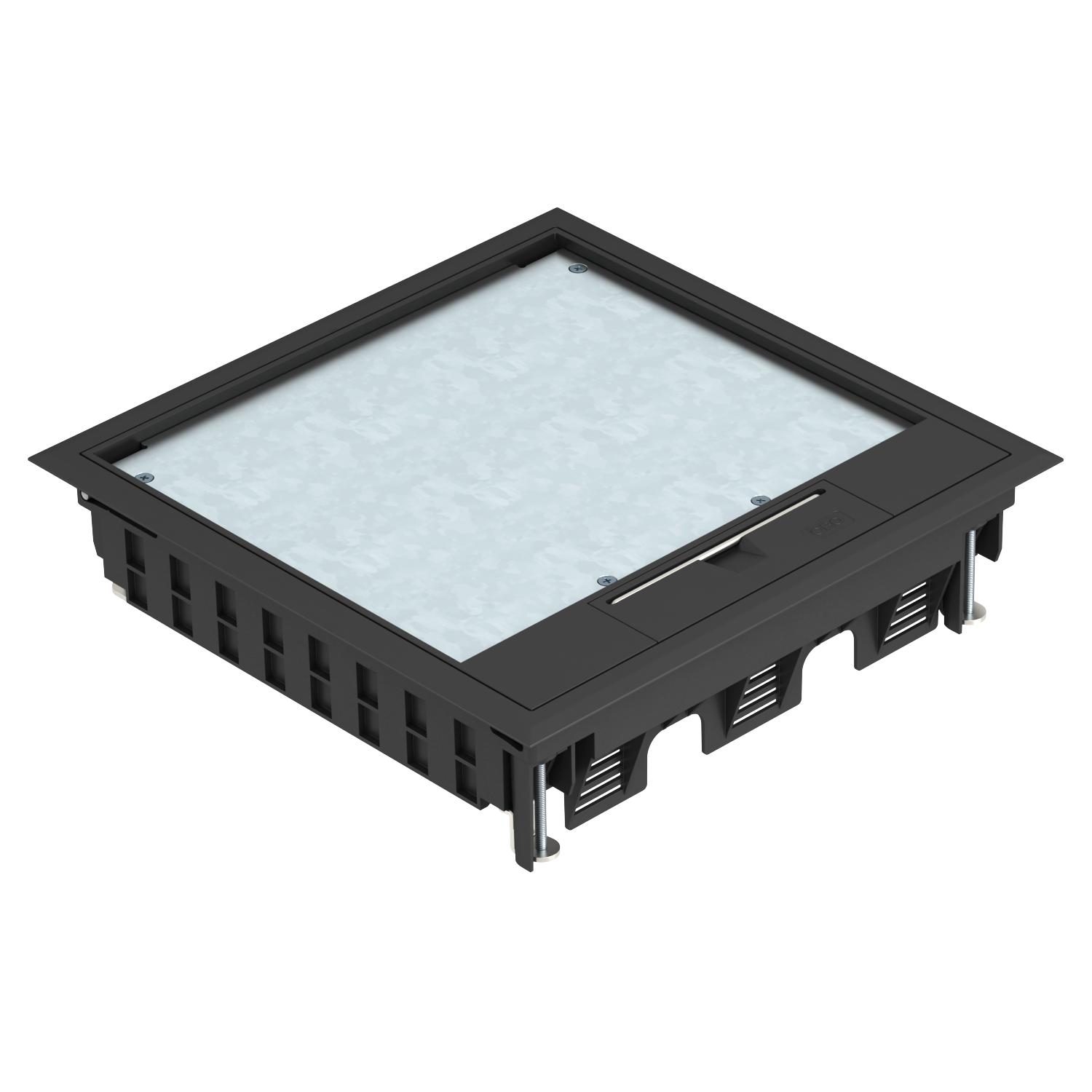

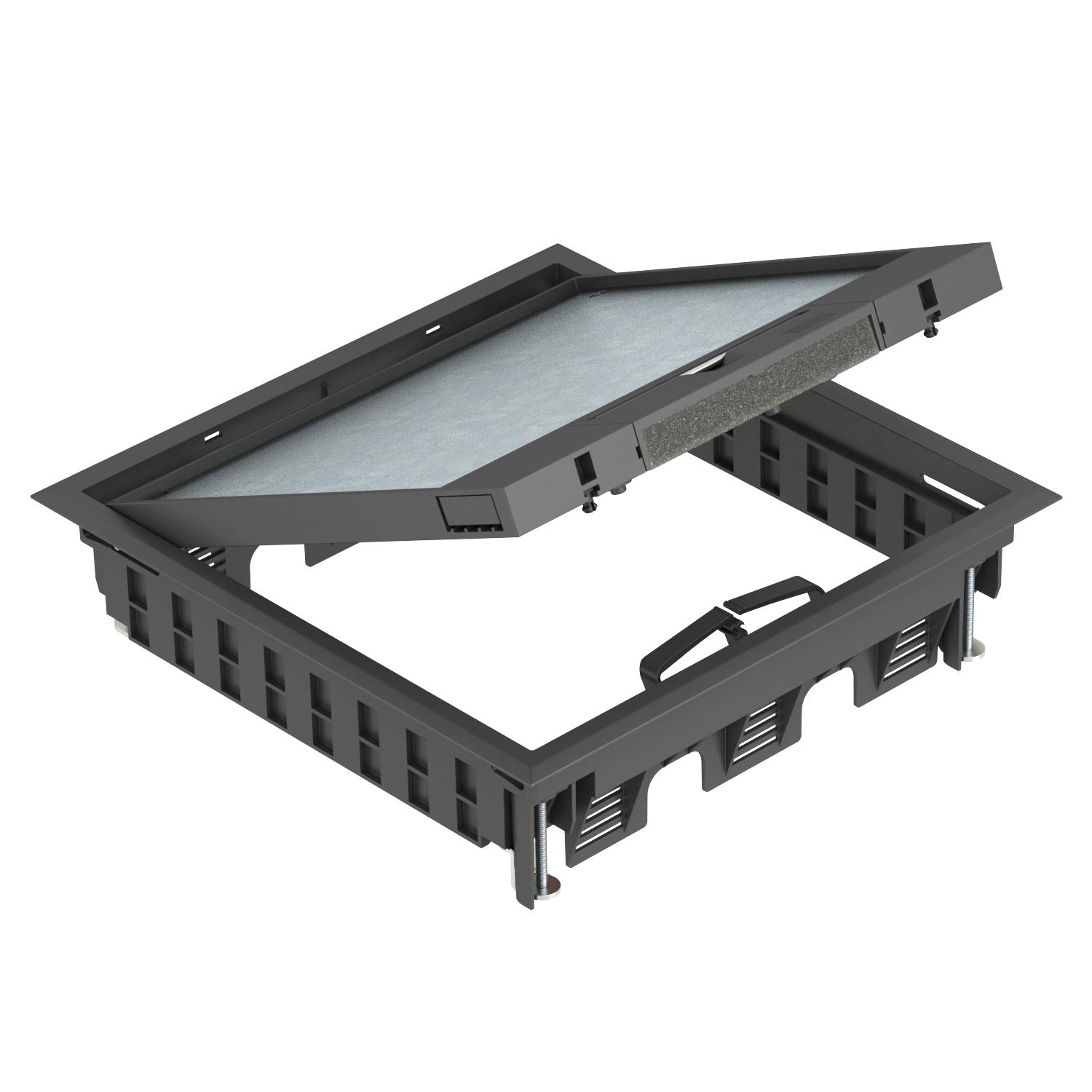

Люк розетковий GES9-3B з ручкою-скобою
Арт. № 7405079 | EAN 4012196460502
- Опис продукту
-
Опис продуктуПідлоговий розетковий люк, кришка з ручкою, для встановлення до 12 окремих пристроїв Modul 45 у 3 універсальних супортах UT4. Інсталяція в системах підлогових каналів та цементних підлогах у приміщенні.
Поглиблення в кришці для підлогового покриття 5 мм, за необхідності також регулюється до 10 мм.
Розетковий люк з ручкою-скобою, для установки монтажного кронштейна MT9. Можна встановити накладки типу APMT5 Поглиблення в кришці для підлогового покриття 5 мм, за необхідності також регулюється до 10 мм.
-
- Технічні дані
-
Технічні дані

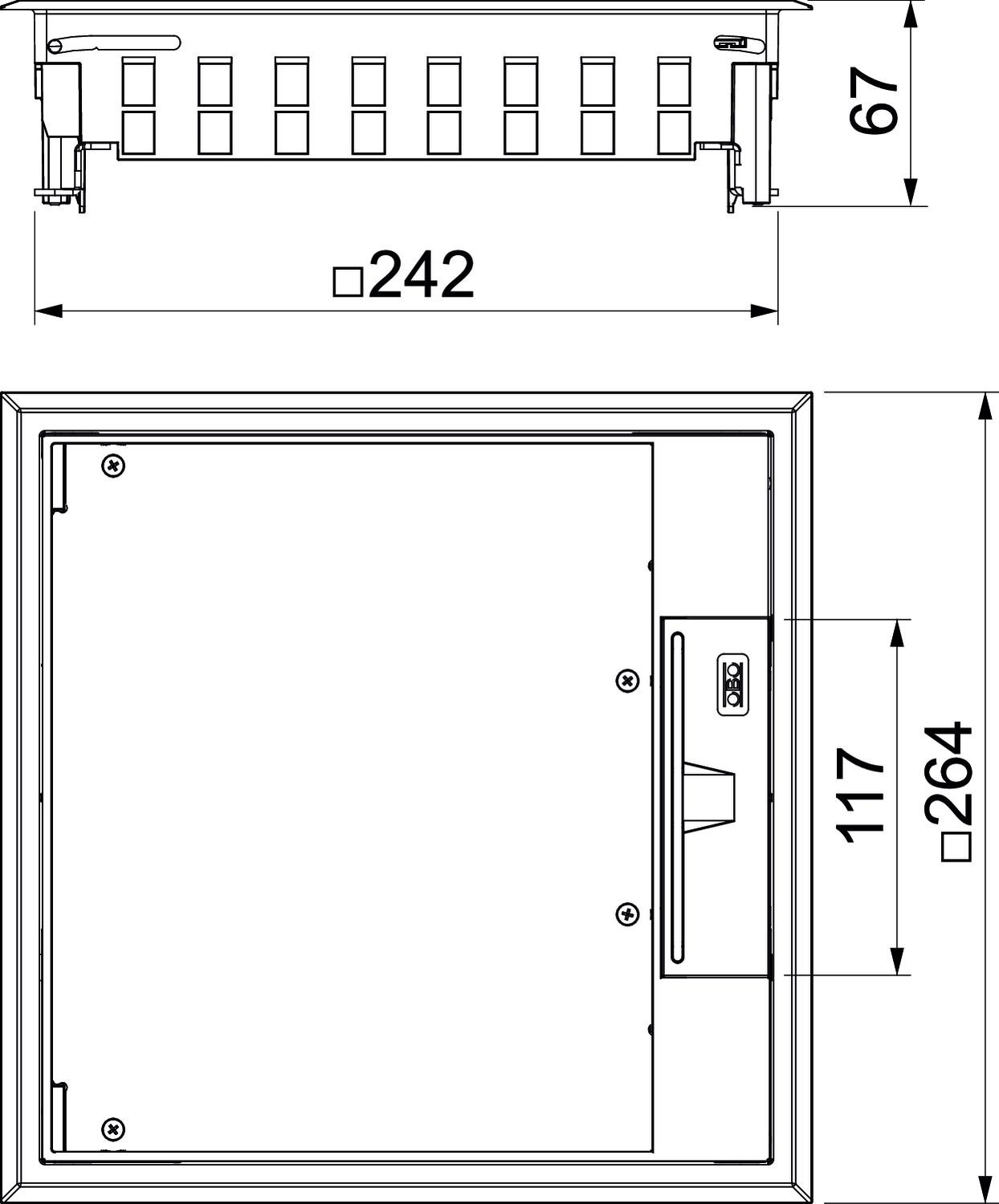

IK-код ступеню захисту IK08 Вертикальне навантаження, велика площа до 5000 Н Вертикальне навантаження, невелика площа до 3000 Н Висота 67 mm Вуглецевий слід CO₂ (GWP) від колиски до воріт 6,203 кг CO₂e / 1 Шт. Довжина 264 mm Довжина, зовнішній розмір 264 mm Довжина, монтажний розмір 244 mm Дозволи VDE З поглибленням для підлогового покриття так Кількість монтажних коробок 3 Кількість пристроїв, які можна встановити 12 Колір чорний графіт; RAL 9011 Конструкція квадратний Мін. висота підлоги 73 mm Матеріал Поліамід Механізм відкривання Ручка Можливість встановлення ущільнювача ні Номінальний розмір монтажних основ 9 Підлоговий люк так Підходить для вологого прибирання ні Підходить для встановлення в підлогу так Підходить для встановлення в фальш-підлогу так Підходить для підлогового каналу під стяжкою так Підходить для суцільного підлогового каналу під стяжкою ні Посилена конструкція ні Прибирання підлоги сухий Розмір 264x264x67 Ступінь захисту (IP) при використанні IP20 Ступінь захисту (IP), коли не використовується IP40 Сумістне з підлоговими каналами так Супорт для монтажних коробок так Тип інсталяційної системи UT4 Тип кабельного вводу поворотна розетка Тип рамки Рамка захисту підлогового покриття Товщина підлогового покриття 5 mm Установча глибина 73 mm Ширина 264 mm Ширина, зовнішній розмір 264 mm Ширина, монтажний розмір 244 mm - Усі типи
-
Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Рамка-адаптер для роз'ємів тип C
MTM 2C 7407788 1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм
MTU 3 7407840 1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм
UT4 45 4 7408727 1 Штука - Завантаження
-
