Кут 90° 110 A2

Арт. № 6036860 | EAN 4012197344153

Нержавіюча сталь 1.4301
чистий, додатково оброблений
нержавіюча сталь
Опис продукту
Опис продукту

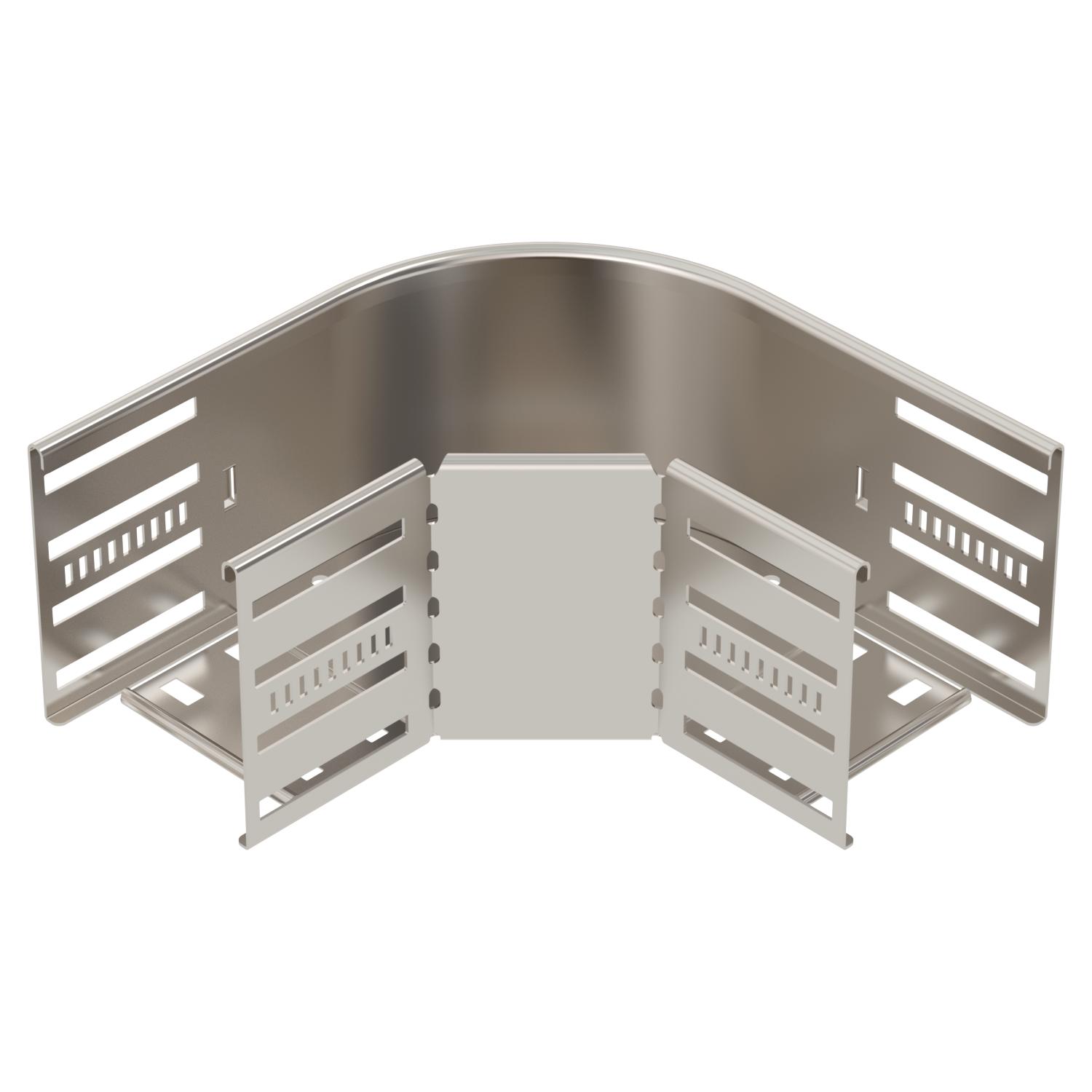

Вигин 90° для створення горизонтального відгалуження, фасонна деталь для кабельних лотків, що застібаються та закручуються, висота бічної сторони 110 мм. Безгвинтовий монтаж за допомогою подвійних затискачів або гвинтового з’єднання з болтами з напівприхован. голівкою FRS та комбінованими гайками M6. Для встановлення ззовні та всередині приміщень. Кріпильні матеріали замовляються окремо.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
Технічні дані

Технічні дані

Бічний отвір так
Висота 110 mm
З кришкою ні
Збереження функцій ні
Зміна напрямку горизонтальний
Колір нержавіюча сталь
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
мін. діапазон робочих температур -20 °C
макс. діапазон робочих температур 120 °C
Матеріал Нержавіюча сталь 1.4301
Монтажний отвір в підлозі так
Нахил (кут) 90°
Нержавіюча сталь, протравлена так
Покриття чистий, додатково оброблений
Рекомендована кількість болтів 18 St.
Розмір 110x100
Розмір B 100 mm
Розмір R 50 mm
схема розташування отворів NATO ні
Тип з’єднувача системи кабельних опор прикручено/затиснуто
Товщина 0,8 mm
Товщина матеріалу підлогова бляха 0,8 mm
Товщина перекладинки 1,25 mm
Форма Кутова секція
Ширина 100 mm
Усі типи

Усі типи

Тип Ширина Матеріал Покриття Колір Арт. № Кількість мін. тов. од.
RB 90 110 A2 100 mm Нержавіюча сталь 1.4301 чистий, додатково оброблений нержавіюча сталь 6036860
1 Штука
RB 90 120 A2 200 mm Нержавіюча сталь 1.4301 чистий, додатково оброблений нержавіюча сталь 6036862
1 Штука
RB 90 130 A2 300 mm Нержавіюча сталь 1.4301 чистий, додатково оброблений нержавіюча сталь 6036864
1 Штука
RB 90 140 A2 400 mm Нержавіюча сталь 1.4301 чистий, додатково оброблений нержавіюча сталь 6036866
1 Штука
RB 90 150 A2 500 mm Нержавіюча сталь 1.4301 чистий, додатково оброблений нержавіюча сталь 6036868
1 Штука
RB 90 160 A2 600 mm Нержавіюча сталь 1.4301 чистий, додатково оброблений нержавіюча сталь 6036870
1 Штука
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Кришка кута 90° A2 Кришка кута 90° A2 RBD 90 100 A2 6036970
1 Штука

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Болт із напівприхованою головкою та комбінованою гайкою A2 Болт із напівприхованою головкою та комбінованою гайкою A2 FRSB 6x12 A2 6406138
100 Штука
