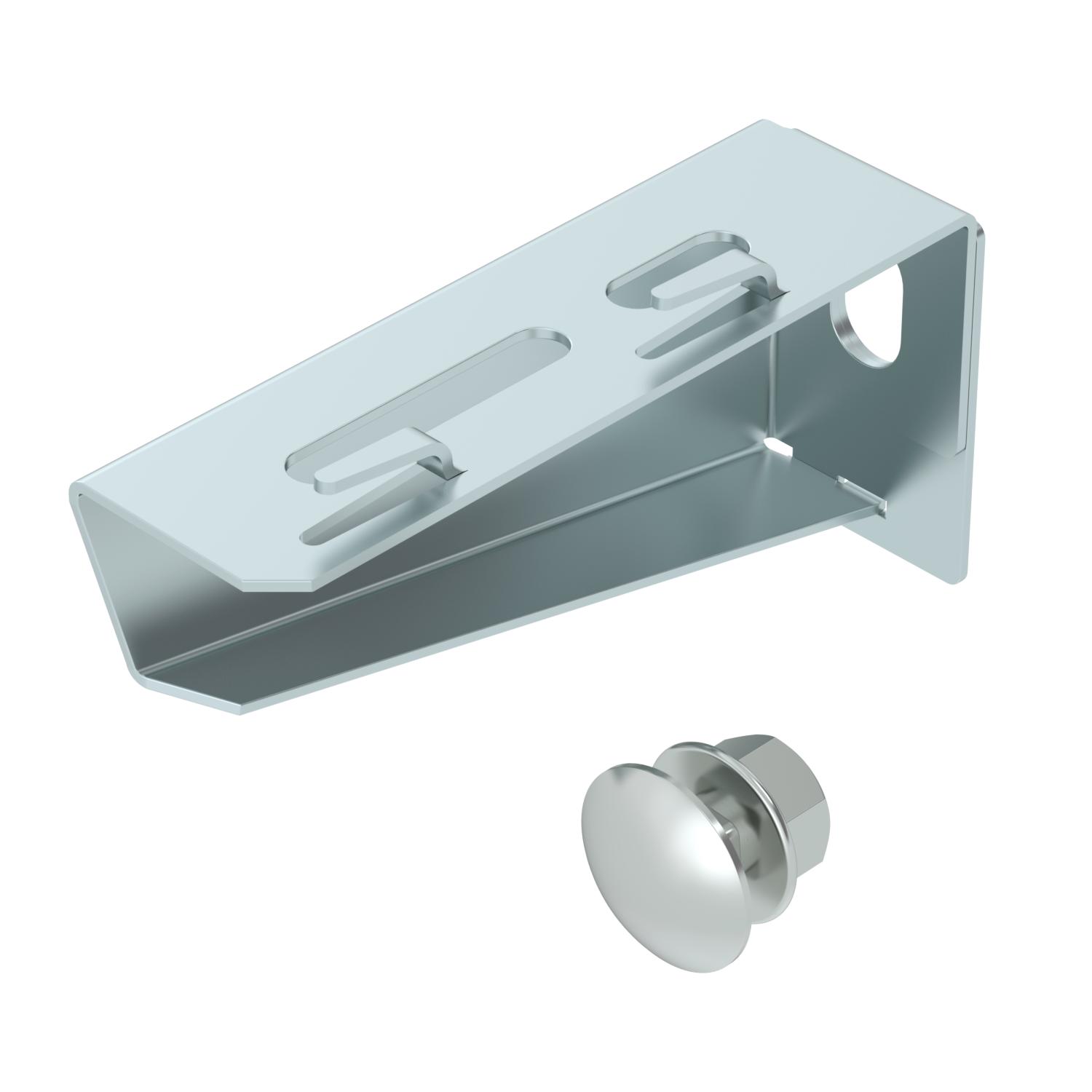

Кронштейн MWAG 12 FS
Арт. № 6424600 | EAN 4012196324736
- Опис продукту
-
Опис продуктуЛегкий настінний і опорний кронштейн для безгвинтового кріплення дротяних лотків.
-
- Технічні дані
-
Технічні дані

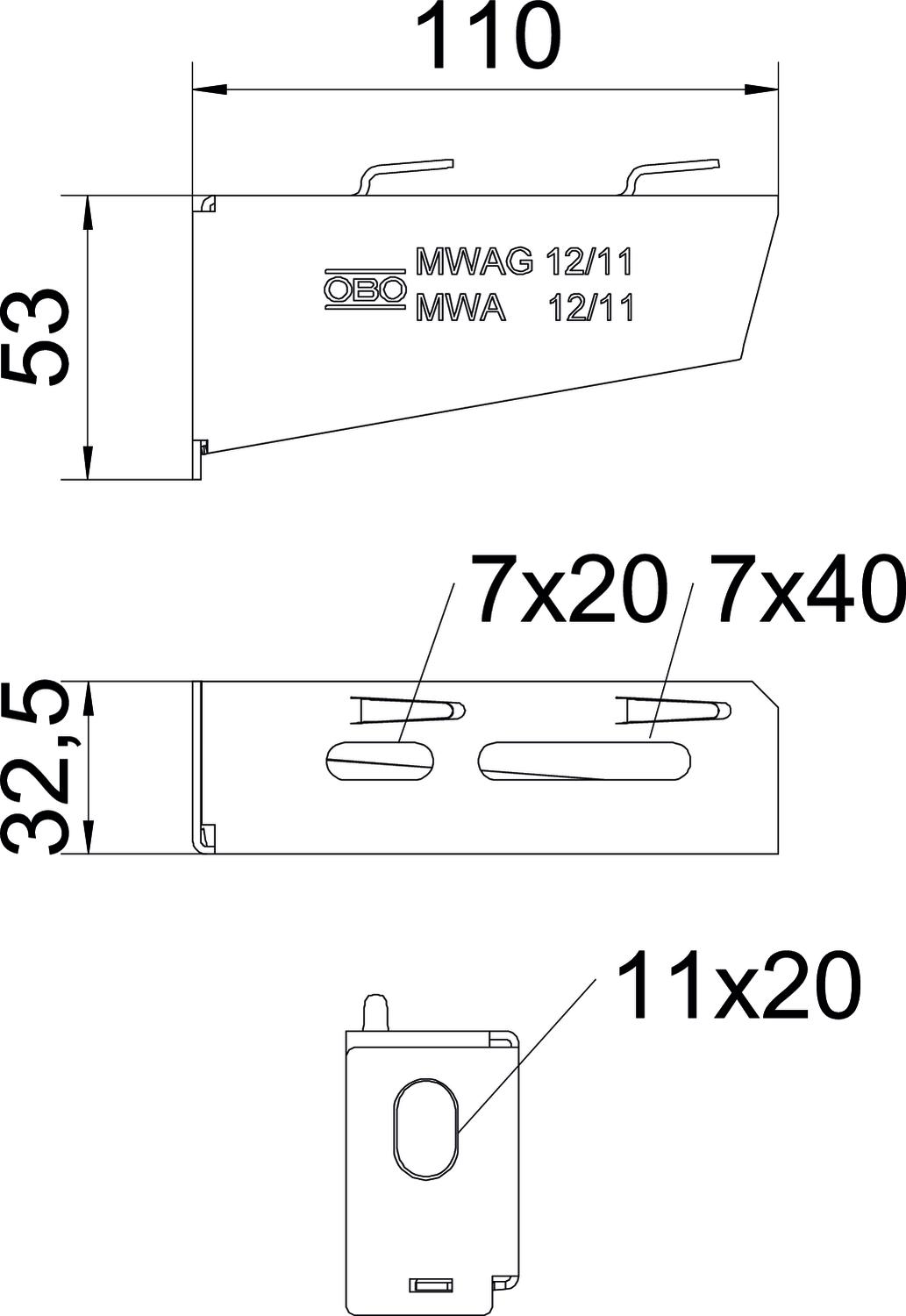

F у kN 1,2 kN Висота 53 mm Вуглецевий слід CO₂ (GWP) від колиски до воріт 0,3826 кг CO₂e / 1 Шт. Діаметр отвору 11 mm для мін. ширини 100 для макс. ширини 100 mm Довжина 32,5 mm Збереження функцій ні Колір ржаво-червоний Конструкція Настінний кронштейн мін. діапазон кута 90 mm макс. діапазон кута 90 mm Матеріал Сталь Нержавіюча сталь, протравлена ні Покриття оцинковано методом Сендзиміра Розмір B110mm Розмір A 32,5 mm Розмір B 110 mm Розмір H 53 mm Ширина 110 mm Технічні дані
Діаграма навантаження полки тип MWAG 12
-
Вигин верхівки кронштейну при допустимому навантаженні на кронштейн.
-
Дозволене навантаження на полку у кН без ваги людини
-
Крива навантаження на кроштейн довжиною в мм
-
- Усі типи
-
Монтажні аксесуари
Продукція Тип Арт. № Кількість мін. тов. од.
Болт із напівприхованою головкою та комбінованою гайкою F
FRSB 6x12 F 6406122 100 Штука - Завантаження
-
