Кронштейн MWA 12 FS
Арт. № 6424732 | EAN 4012196636976
- Опис продукту
-
Опис продуктуЛегка полка для стіни та штиря - закручена.
-
- Технічні дані
-
Технічні дані

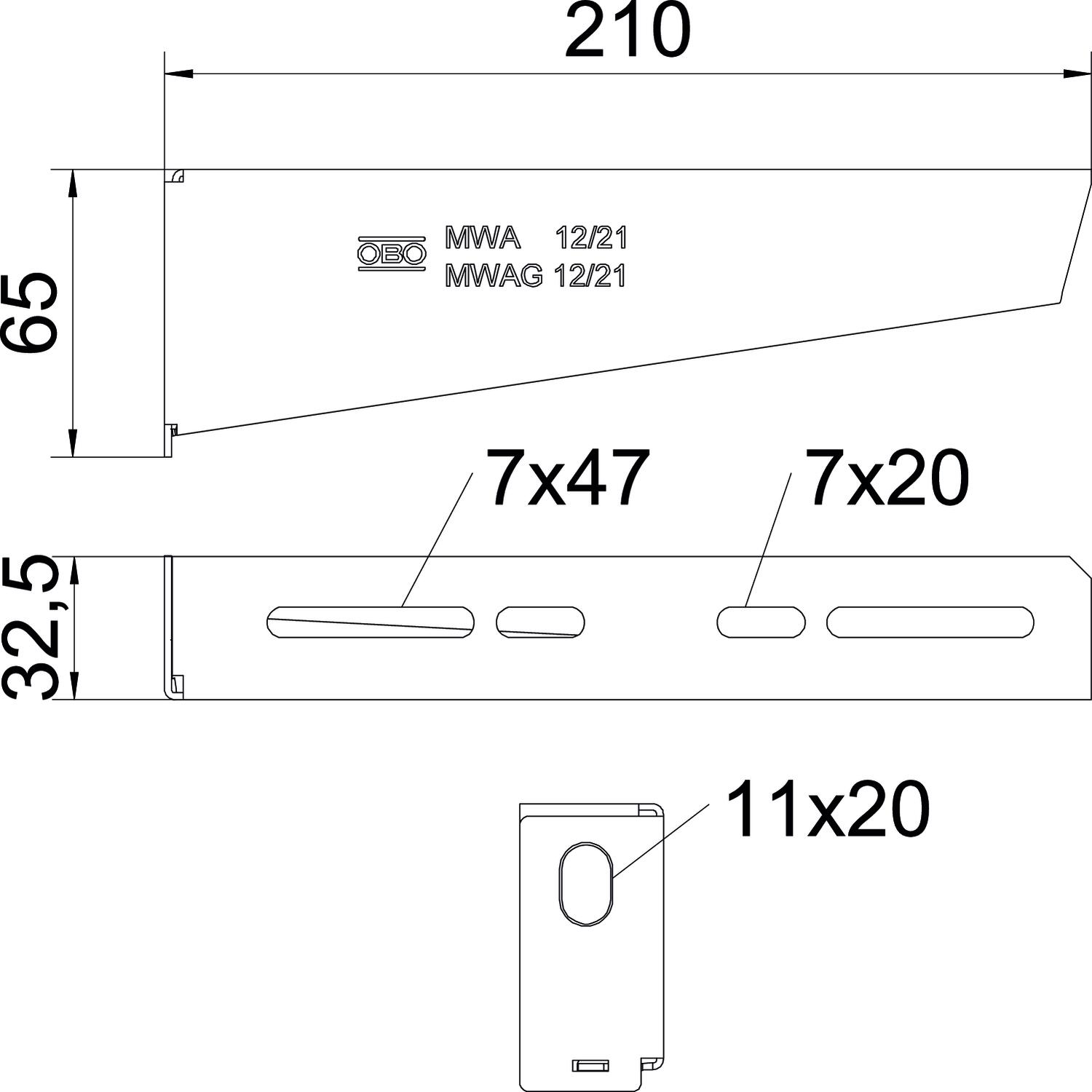

F у kN 1,2 kN Maß W 210 mm Висота 65 mm Висота 2,56 in Вуглецевий слід CO₂ (GWP) від колиски до воріт 0,653 кг CO₂e / 1 Шт. Діаметр отвору 11 mm Довжина 32,5 mm Збереження функцій так Колір ржаво-червоний Конструкція Настінний кронштейн мін. діапазон кута 90 mm макс. діапазон кута 90 mm Матеріал Сталь Нержавіюча сталь, протравлена ні Покриття оцинковано методом Сендзиміра Розмір B210mm Розмір A 32,5 mm Розмір B 210 mm Розмір H 65 mm Ширина 210 mm Ширина 8 in Технічні дані
Діаграма навантаження полки тип MWA 12
-
Вигин верхівки кронштейну при допустимому навантаженні на кронштейн.
-
Дозволене навантаження на полку у кН без ваги людини
-
Крива навантаження на кроштейн довжиною в мм
-
