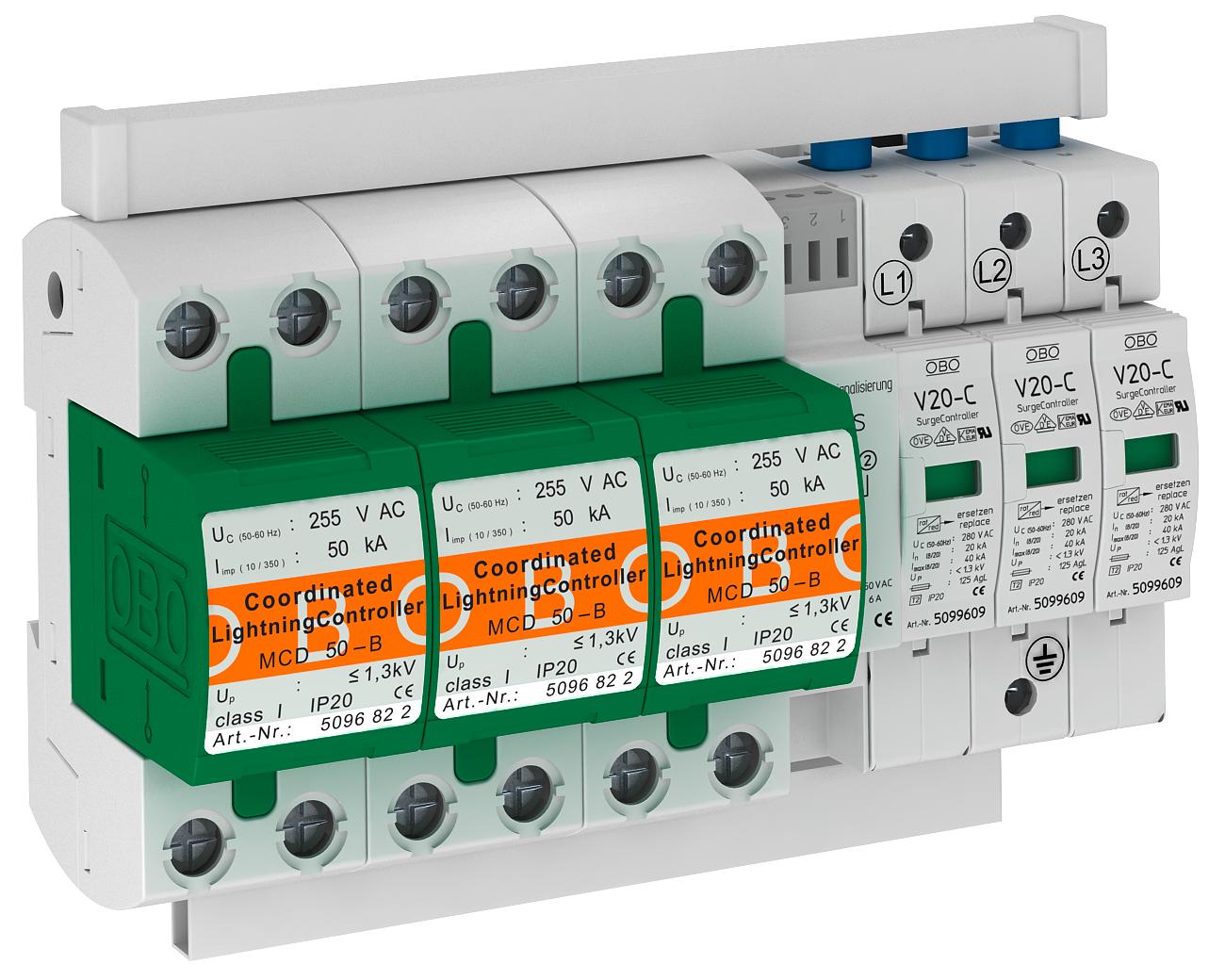

Комплекс SPD MCD + V20 3-полюсний, з дистанційною сигналізацією

Арт. № 5089756 | EAN 4012195405535

5089756 / PS3-B+C TNC+FS
3
255 V
IP20
Опис продукту
Опис продукту
Комплекс SPD, тип 1+2

• Витримуваний струм блискавки 100 кА (10/350 мкс), випробувано в BET
• Змінний, до комплекту входять з’єднувальні мости, з маркованими підключеннями
• З дистанційною сигналізацією, безпотенціальним перемикаючим контактом, для контролю справності
• Для конфігурацій мережі TN-C

Примітка: максимальний вхідний запобіжник (потрібний лише тоді, якщо його ще немає в мережі) 125 A gL/gG.
  • Випробувано струмом блискавки
  • Гарантія 5 років
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Євразійська відповідність
  • Система 230/400 В
  • Комбінований захисний прилад з типу 1 та типу 2
  • Перехід LPZ від 0 до 2.
  • дистанційна сигналізація
Технічні дані

Технічні дані

SPD згідно з IEC 61643-1 клас I+II
Імпульсний струм блискавки (10/350) [загальний] 100 kA
Імпульсний струм блискавки (10/350 мкс) 50 kA
Виконання полюсів 3
Вуглецевий слід CO₂ (GWP) від колиски до воріт 3,4871 кг CO₂e / 1 Шт.
Дистанційна сигналізація так
Здатність до гасіння супроводжуючого струму (eff) [N-PE] 25 kA
ЗЗБ 0→2
Кількість полюсів 3
Клас вимог згідно EN 61643-11 Тип 1+2
Конструкція 3-полярний з FS; 255 В
мін. робоча температура -40 °C
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами) 10 mm²
Макс. діаметр монтажного проводу (з однією/багатьма жилами) 50 mm²
Макс. захист від надструмів зі сторони мережі 125
макс. робоча температура 85 °C
Максимальна робоча напруга (L-N) 255 V
Максимальна робоча напруга AC 255 V
Максимальне запобігання 125 A
Максимальний імпульсний струм витоку (8/20 мкс) 100 kA
Номінальна напруга AC (50/60 Гц) 230 V
Номінальний розрядний струм (8/20 мкс) 50 kA
Продувний ні
Рівень захисту IP20
Розмір 255V
Сигналізація на прилад оптичний
Спосіб монтажу DIN рейка, 35 мм
Стійкість до коротких замикань з макс. захистом від надструмів зі сторони мережі 25 kA
Стійкість до короткого замикання 25 kA
Сумарний розрядний струм (8/20 мкс) 100 kA
Тип мережі TN-C
Час реагування <25 ns
Усі типи

Усі типи

Тип Виконання полюсів Максимальна робоча напруга AC Рівень захисту Арт. № Кількість мін. тов. од.
PS3-B+C TNC+FS 3 255 V IP20 5089756
1 Штука
