Комбінований SPD PV V50, 600 В постійного струму, з дистанційною сигналізацією

Арт. № 5093625 | EAN 4012195709022

3
IP20
Опис продукту
Опис продукту
Комбінований SPD V50 тип 1+2, для фотоелектричного обладнання з контактом FS

• Цільний блок, складається з основи та змінної вставки, попередньо скомплектований і готовий до підключення

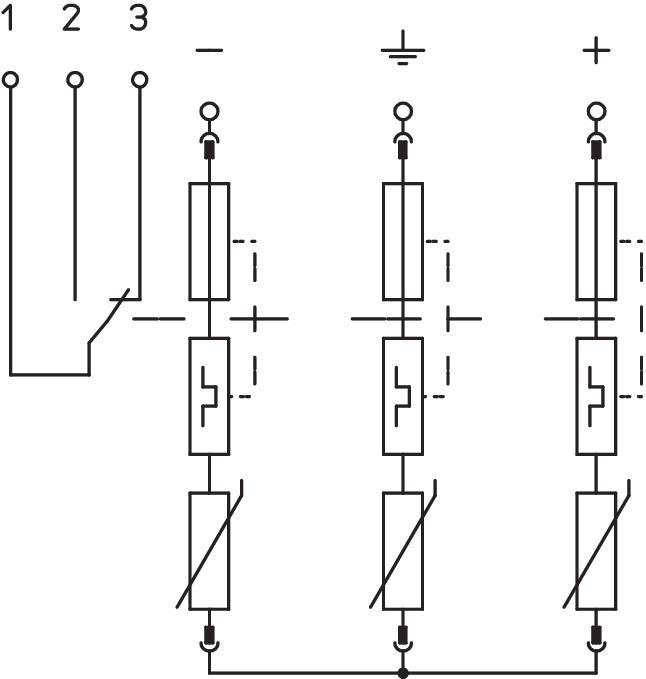

• Стійка до помилок схема з'єднання Y згідно з VDE 0100-712 (EN 50539-12)
• Для зрівнювання потенціалів блискавкозахисту згідно з VD 0100-443 (IEC 60364-4-44)
• Витримуваний струм до 12,5 кА (10/350) і 50 кА (8/20) на полюс
• Низький рівень захисту постійного струму: < 2,6 кВ і Uoc макс. = 600 В ПС)
• З оптичною індикацією справності

Застосування: фотоелектричні системи



  • Гарантія 5 років
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Комбінований захисний прилад з типу 1 та типу 2
  • Перехід LPZ від 0 до 2.
  • Установлення, електротехнічна експертиза
Технічні дані

Технічні дані

SPD згідно з IEC 61643-1 клас I+II
Імпульсний струм блискавки (10/350 мкс) 12,5 kA
Інша конфігурація мережі ні
Виконання полюсів 3
Вуглецевий слід CO₂ (GWP) від колиски до воріт 0,8835 кг CO₂e / 1 Шт.
Дистанційна сигналізація так
ЗЗБ 0→2
Клас вимог згідно EN 61643-11 Тип 1+2
Конструкція 3-полюсний для систем PV із FS
Контакти дистанційної сигналізації (FS) Перемикач
Конфігурація мережі DC так
Конфігурація мережі IT ні
Конфігурація мережі TN ні
Конфігурація мережі TN-C ні
Конфігурація мережі TN-C-S ні
Конфігурація мережі TN-S ні
Конфігурація мережі TT ні
мін. робоча температура -40 °C
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами) 2,5 mm²
Макс. діаметр монтажного проводу (з однією/багатьма жилами) 35 mm²
Макс. захист від надструмів зі сторони мережі 125
макс. робоча температура 80 °C
Максимальна робоча напруга DC 600 V
Максимальне запобігання 125 A
Максимальний імпульсний струм витоку (8/20 мкс) 50 kA
Номінальний розрядний струм (8/20 мкс) 30 kA
Номінальний розрядний струм (8/20 мкс) [L-N] 30 kA
Продувний ні
Рівень захисту IP20
Розмір 600V DC
Сигналізація на прилад оптичний
Спосіб монтажу DIN рейка, 35 мм
Тип лінії для пристрою захисту від високої напруги Лінія електропередачі DC (PV)
Тип мережі DC
Час реагування <25 ns
Усі типи

Усі типи

Тип Виконання полюсів Рівень захисту Арт. № Кількість мін. тов. од.
V50-B+C 3-PH600 3 IP20 5093623
1 Штука
V50-B+C 3PHFS600 3 IP20 5093625
1 Штука
