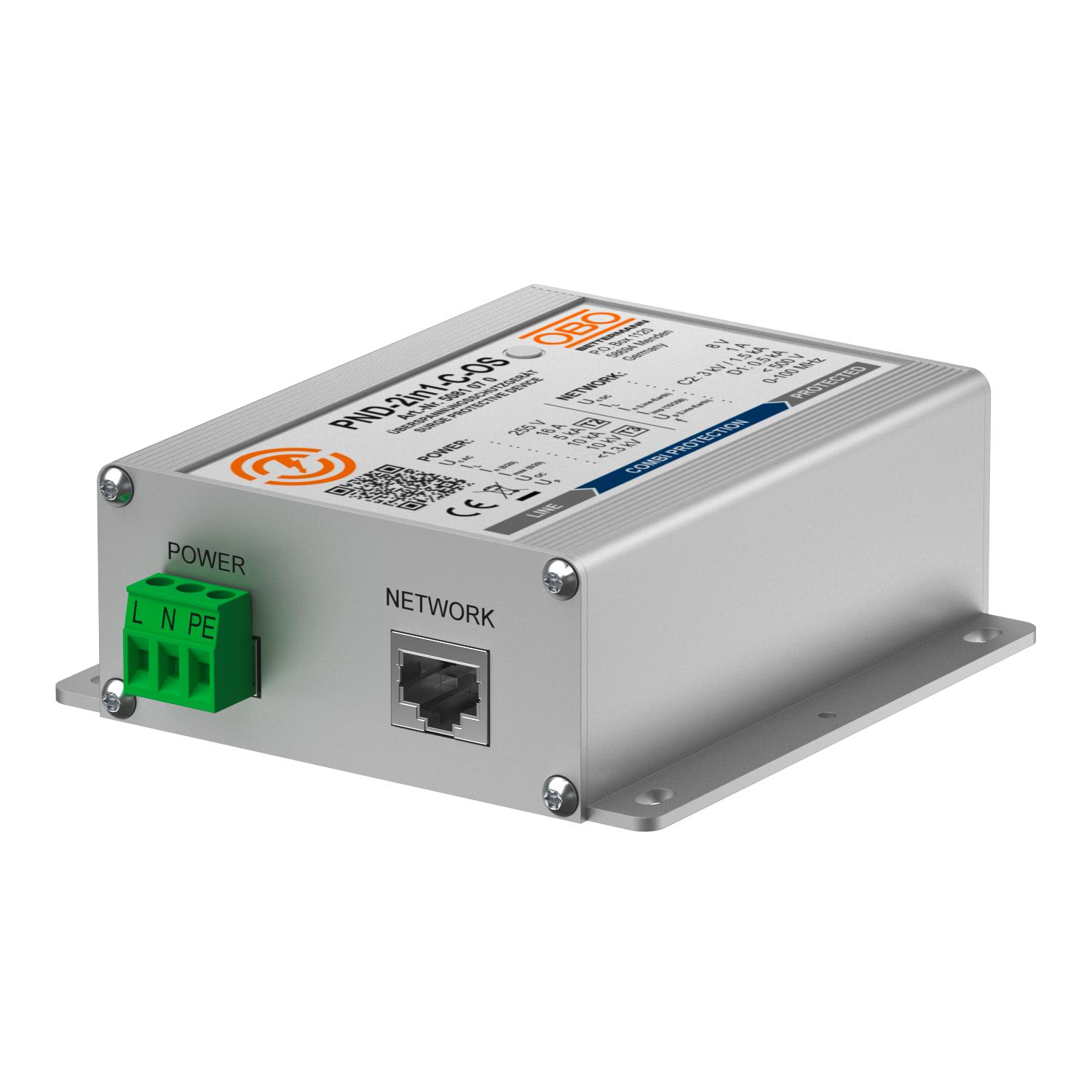

Комбінований SPD 2 в 1 для системи камер CCTV

Арт. № 5081070 | EAN 4012196676965

Арт. № / Тип	5081070 / PND-2in1-C-OS

Максимальна робоча напруга DC	8 V

Штекерна система	RJ45 8(8)

Опис продукту

Опис продукту

Комбінований пристрій захисту для систем TV/CCTV з використанням протоколу IP

• Захист інтерфейсів електроживлення й даних за допомогою одного пристрою
• Алюмінієвий корпус
• Простий монтаж за допомогою проміжного штекера
• Двоступенева схема захисту
• 3-полюсне з’єднання для інтерфейсу електроживлення
• Роз’єм RJ45 для інтерфейсу даних
• Зі світлодіодною індикацією робочого стану (OS)
• З набором для кріплення на DIN-рейку

Застосування: для захисту CCTV, відеосигналів; (IP-)камер або TV

Технічні дані

Технічні дані

Kategorie	Тип 1+2+3/D1+C2+C1
SPD згідно з IEC 61643-1	клас II+III
SPD згідно з IEC 61643-21	Клас I+II+III/D1+C2+C1
Імпульсна стійкість, жила-жила	C1: 0,3 kV / 0,15 kA (8/20µs)
Імпульсна стійкість, жила-земля	C2: 3 kV / 1,5 kA (8/20µs)
Висота	37,1 mm
Гранична частота	100 MHz
Довжина	122,5 mm
Екранування	прямий
З підключеням екрану	так
ЗЗБ	1→3
Клас вимог згідно EN 61643-11	Тип 2+3
мін. діапазон робочих температур	-20 °C
макс. діапазон робочих температур	80 °C
Максимальна робоча напруга (L-N)	255 V

Максимальна робоча напруга AC	5,65 V
Максимальна робоча напруга DC	8 V
Максимальний імпульсний струм витоку (8/20 мкс)	10 kA
Номінальний розрядний струм (8/20 мкс)	5 kA
Номінальний струм навантаження	16 A
Рівень захісту	<1,3 kV
Рівень захисту	IP20
Рівень захисту, жила-жила	<40 V
Рівень захисту, жила-земля	<450 V
Розмір	230V
Стандарт для випробування	IEC 61643-21
Уземлення з допомогою:	Поєднуючий дріт/ковпачкова шина
Ширина	100 mm
Штекерна система	RJ45 8(8)
