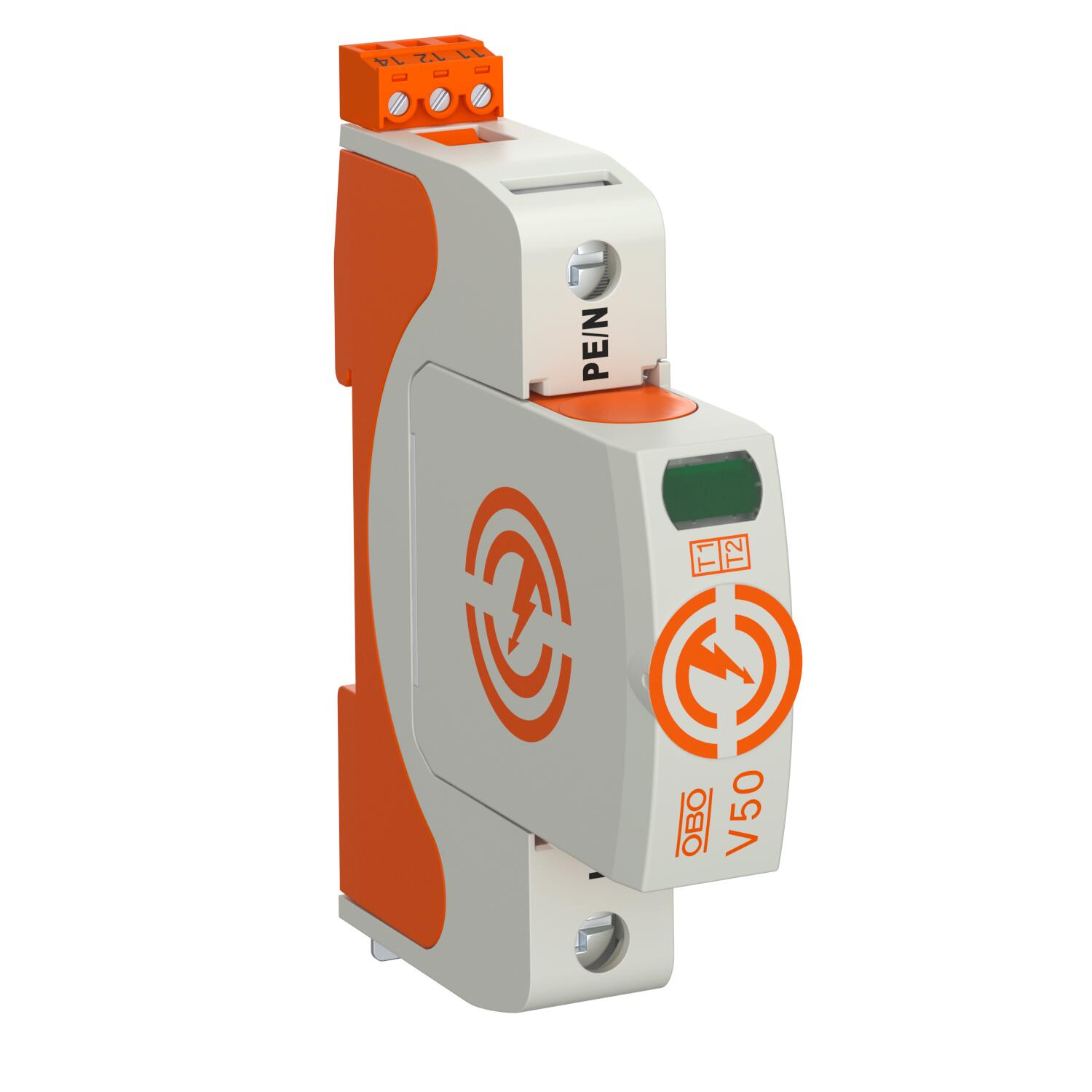

Комбінований провідник V50, 1-полюсний, з FS, 150 В

Арт. № 5093446 | EAN 4012196398645

5093446 / V50-1+FS-150
1
150 V
IP20
Опис продукту
Опис продукту
SPD, тип 1+2

• Для зрівнювання потенціалів блискакозахисту згідно VDE 0185-305 (IEC 62305)
• Витримуваний струм блискавки 12,5 кА (10/350) на полюс і до 50 кА (10/350) загальний
• Змінна вставка з термодинамічним розчіплювачем та оптичною індикаціє справності
• Фіксація вставки із захистом від вібрації та кодуванням напруги
• Пластик згідно з UL 94 V-0 (без галогенів)
• Варіанти FS мають безпотенціальний перемикаючий контакт для дистанційної сигналізації
* Комплектний = верхня та нижня частини
  • KEMA-KEUR, Нідерланди
  • Австрійськє об'єднання для електротехніки, Австрія
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Страхові лабораторії вкл., США, Канада
  • Гарантія 5 років
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Євразійська відповідність
  • Перехід LPZ від 0 до 2.
  • Комбінований захисний прилад з типу 1 та типу 2
  • Установлення, електротехнічна експертиза
  • дистанційна сигналізація

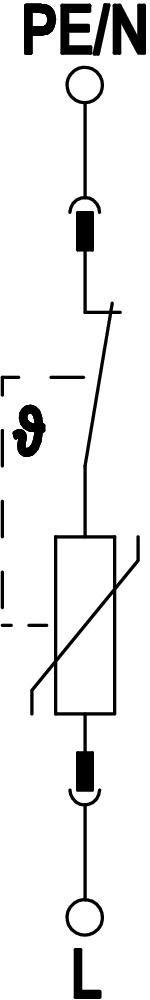

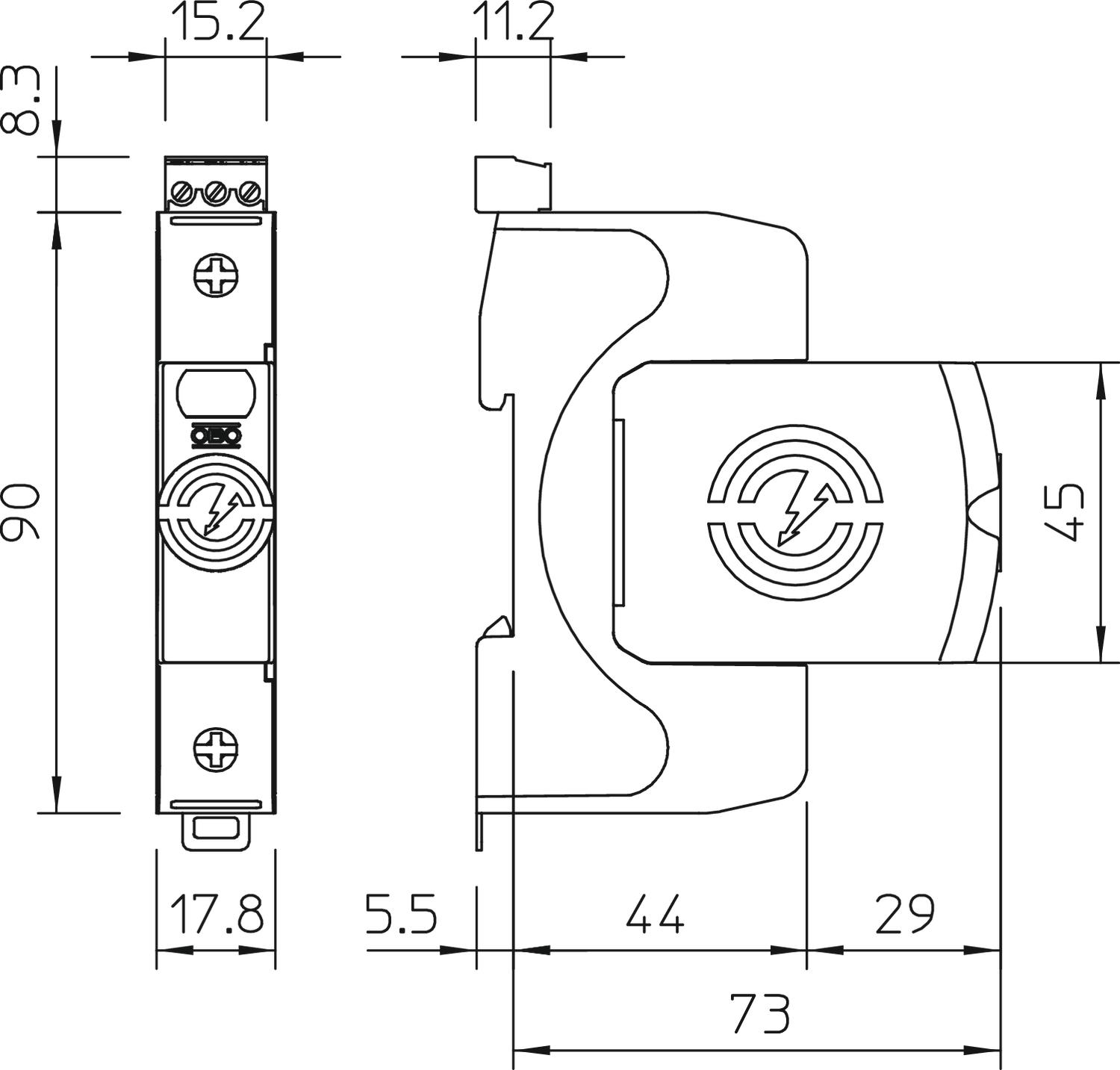

Технічні дані

Варіанти підключення

SPD згідно UL 1449 Тип 4
SPD згідно з IEC 61643-1 клас I+II
Імпульсний струм блискавки (10/350 мкс) 12,5 kA
Вбудований запобіжник ні
Виконання полюсів 1
Вуглецевий слід CO₂ (GWP) від колиски до воріт 0,3786 кг CO₂e / 1 Шт.
Дистанційна сигналізація так
Дозволи VDE
Залишкова напруга [L-N] @ 12,5 кА 0,6 kV
Залишкова напруга [L-N] @ 1 кА 0,4 kV
Залишкова напруга [L-N] @ 5 кА 0,5 kV
Кількість полюсів 1
Клас вимог згідно EN 61643-11 Тип 1+2
Комутаційна здатність контактів FS (AC) 230 V; 0,5 A
Комутаційна здатність контактів FS (DC) 230 V; 0,1 A / 75 V; 0,5 A
Контакти дистанційної сигналізації (FS) Перемикач
Конфігурація мережі TN так
Конфігурація мережі TN-C так
Конфігурація мережі TN-C-S так
Конфігурація мережі TN-S так
Конфігурація мережі TT так
мін. перетин підключень на клемах FM 21 AWG
мін. перетин підключень на клемах FM 0,5 mm²
Мін. перетин приєднувального проводу (тонкожильний) 1,5 mm²
Мін. перетин приєднувального проводу (тонкожильний) 16 AWG
мін. робоча температура -40 °C
Мінімальна відстань 1,5 mm
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами) 16 AWG
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами) 1,5 mm²
Макс. діаметр монтажного проводу (з однією/багатьма жилами) 2 AWG
Макс. діаметр монтажного проводу (з однією/багатьма жилами) 35 mm²
Макс. захист від надструмів зі сторони мережі 160 A gL/gG
макс. перетин підключень на клемах FM 1,5 mm²
макс. перетин підключень на клемах FM 16 AWG
Макс. перетин приєднувального проводу (тонкожильний) 35 mm²
Макс. перетин приєднувального проводу (тонкожильний) 2 AWG
макс. робоча температура 80 °C
Максимальна робоча напруга (L-N) 150 V
Максимальна робоча напруга AC 150 V
Максимальне запобігання 160 A
Максимальний імпульсний струм витоку (8/20 мкс) 50 kA
Максимальний імпульсний струм витоку (8/20 мкс) [L-N] 50 kA
Матеріал Поліамід
Матеріал корпусу компонентів захисту від перенапруги PA UL 94 V-0
Момент затягування 4 Nm
Напруга TOV [L-N] – режим безпечного виходу з ладу– 120 хв 230 V
Напруга TOV [L-N] – режим стійкості – 5 с 175 V
Номінальна напруга AC (50/60 Гц) 120 V
Номінальний розрядний струм (8/20 мкс) 30 kA
Номінальний розрядний струм (8/20 мкс) [L-N] 30 kA
Продувний ні
Рівень захисту IP20
Рівень захисту [L-N]: ≤0,8
Розмір 150V
Сигналізація на прилад оптичний
Спосіб монтажу DIN рейка, 35 мм
Стійкість до коротких замикань з макс. захистом від надструмів зі сторони мережі 50 kA eff
Тип лінії для пристрою захисту від високої напруги Лінія електропередачі AC
Тип мережі TN
Час реагування <25 ns
Усі типи

Усі типи

Тип Виконання полюсів Максимальна робоча напруга AC Рівень захисту Арт. № Кількість мін. тов. од.
V50-1+FS-150 1 150 V IP20 5093446
1 Штука
