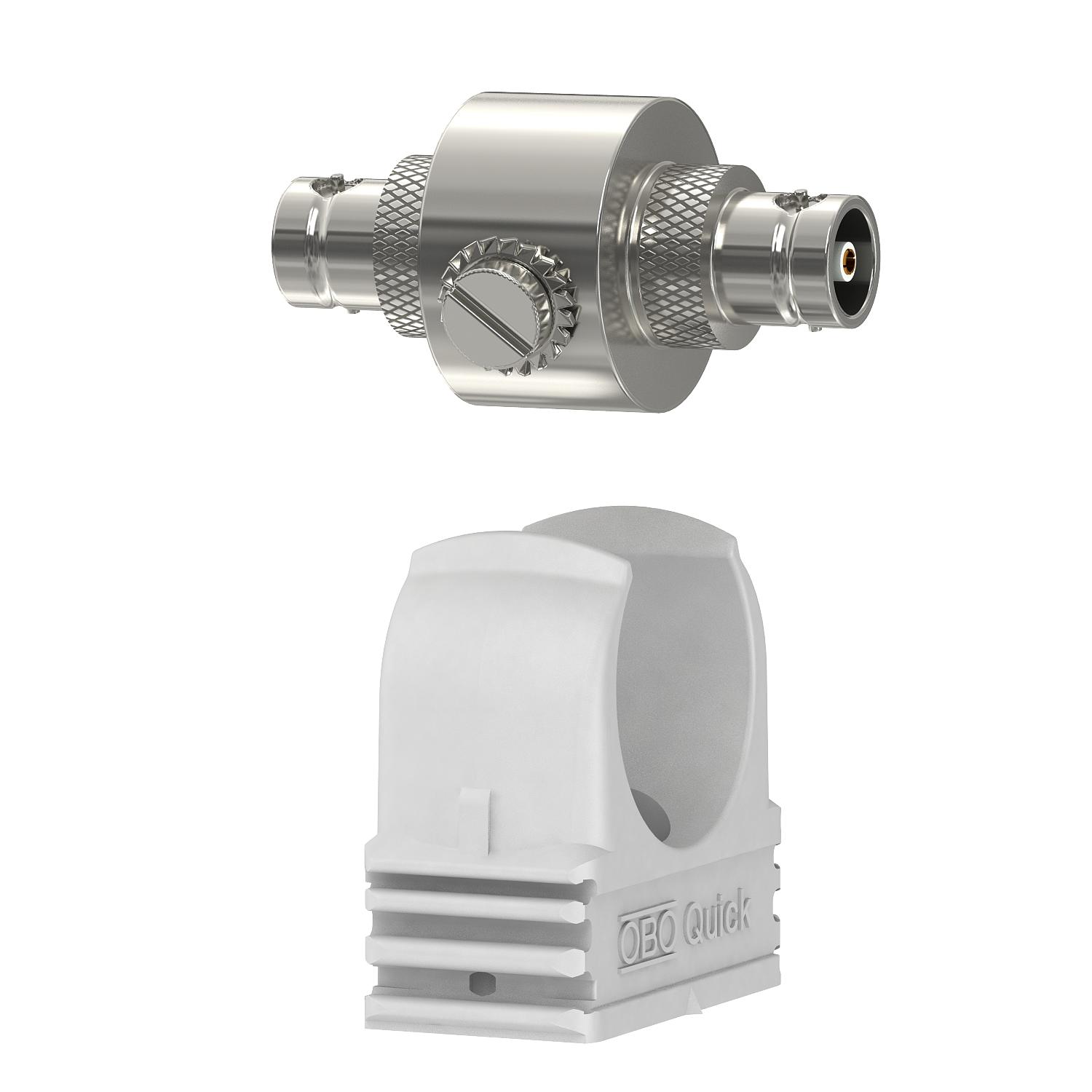

Коаксіальний пристрій захисту для роз’єму BNC: розетка/розетка

Арт. № 5093236 | EAN 4012195390978

1
130 V
185 V
BNC
Опис продукту
Опис продукту
Коаксіальний пристрій захисту для телекомунікаційних мереж

• Базовий захист
• Високий витримуваний імпульсний струм 2 x 2,5 кА (10/350 мкс)
• Простий монтаж, m = штекер, w = гніздо
• Різноманітні комбінації штекерів
• Зі з’єднувачем BNC
• Оптимальні характеристики передачі
• В комплекті зі скобою Quick М25 від ОВО для простого монтажу
  • Гарантія 5 років
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Перехід LPZ від 0 до 2.
  • Установлення, електротехнічна експертиза
Технічні дані

Технічні дані

Kategorie Тип 1+2/D1+C2
SPD згідно з IEC 61643-21 Клас I+II/D1+C2
Ємність (жила-жила) <40 pF
Ємність (жила-земля) <20 pF
Імпульсна стійкість, жила-жила C2: 10 kV / 5 kA (8/20µs)
Імпульсна стійкість, жила-земля C2: 10 kV / 5 kA (8/20µs)
Імпульсний струм 2,5 kA
Імпульсний струм (10/350) [загальний] D1: 5 kA
Версія для вибухонебезпечних зон ні
Гранична частота 2200 MHz
Екранування прямий
З підключеням екрану так
Загальний розрядний струм (8/20) 10 kA
Згасання внаслідок неузгодж-ті ≥14 dB
Згасання, що вноситься (втрати на виході) ≤0,95 dB
ЗЗБ 0→2
Кількість полюсів 1
мін. діапазон робочих температур -40 °C
макс. діапазон робочих температур 80 °C
Максимальна робоча напруга AC 130 V
Максимальна робоча напруга DC 185 V
Моніторинг SPD ні
Номінальний струм навантаження, ЗС 7 A
Номінальний струм навантаження, ПС 10 A
Опір ізоляції >1 GΩ
Рівень захісту <800 V
Рівень захисту IP40
Рівень захисту, жила-жила <800 V
Рівень захисту, жила-земля <800 V
Розмір 130V
Сигналізаційний контакт ні
Сигналізація на прилад немає
Стандарт для випробування IEC 61643-21
Тип лінії для пристрою захисту від високої напруги Інформаційний кабель COAX
Хвильовий опір 50 Ω
Штекерна система BNC
Усі типи

Усі типи

Тип Кількість полюсів Максимальна робоча напруга AC Максимальна робоча напруга DC Штекерна система Арт. № Кількість мін. тов. од.
DS-BNC W/W 1 130 V 185 V BNC 5093236
1 Штука
DS-BNC M/W 1 130 V 185 V BNC 5093252
1 Штука
