Примітка. Цей артикул виведено з виробництва.

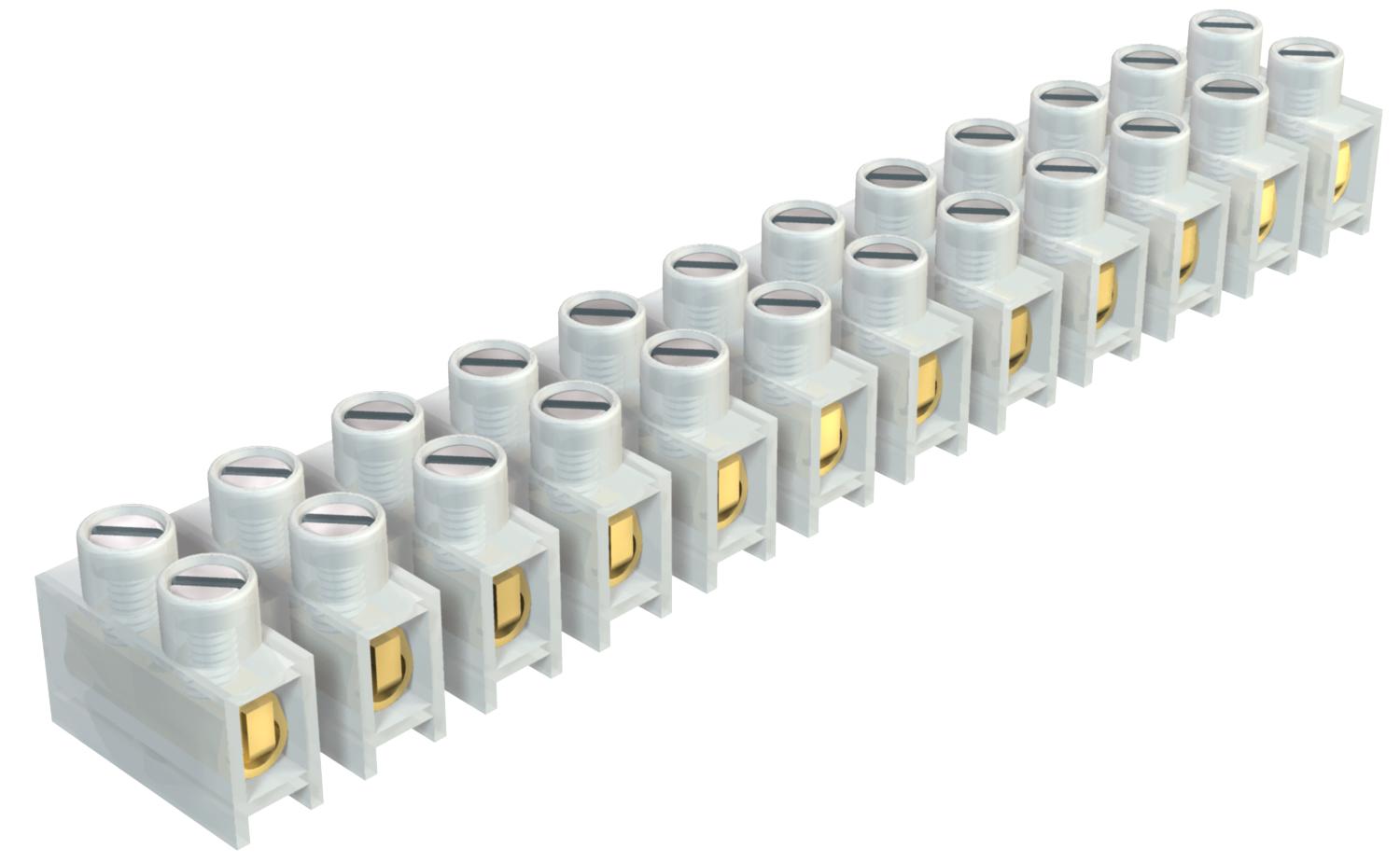

Клемна колодка 4 мм², поліамід, захисна скоба

Арт. № 2056178 | EAN 4012195184393

2056178 / 74 D/EKL 1BEF2 D
12
4 mm²
450 V
прозорий
Опис продукту
Опис продукту
Із захисною скобою.
Перевірено відповідно до EN 60998.
Латунні клеми, нікельовані, сталеві гвинти, гальванічне оцинкування та пасивування синім, 12 контактів, клеми відокремлюються по одній.
Гвинти закручено над поверхнею, незнімні.
Номінальний поперечний переріз 4 мм²
Номінальна напруга 450 В
Номінальний струм 32 A
Макс. можливе затискання на кожній стороні: 4 мм² одножильний провід або 4 мм² тонкий провід.
Максимально допустима температура навколишнього середовища згідно з EN 60998: від -5 до +85 °C.
  • Австрійськє об'єднання для електротехніки, Австрія
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Страхові лабораторії вкл., США, Канада
  • без галогену; без хлору, фтору та брому
  • температура займання 850 °C
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Номінальний перетин 4 мм²
Технічні дані

Технічні дані

Ізолюючий матеріал Термопласт

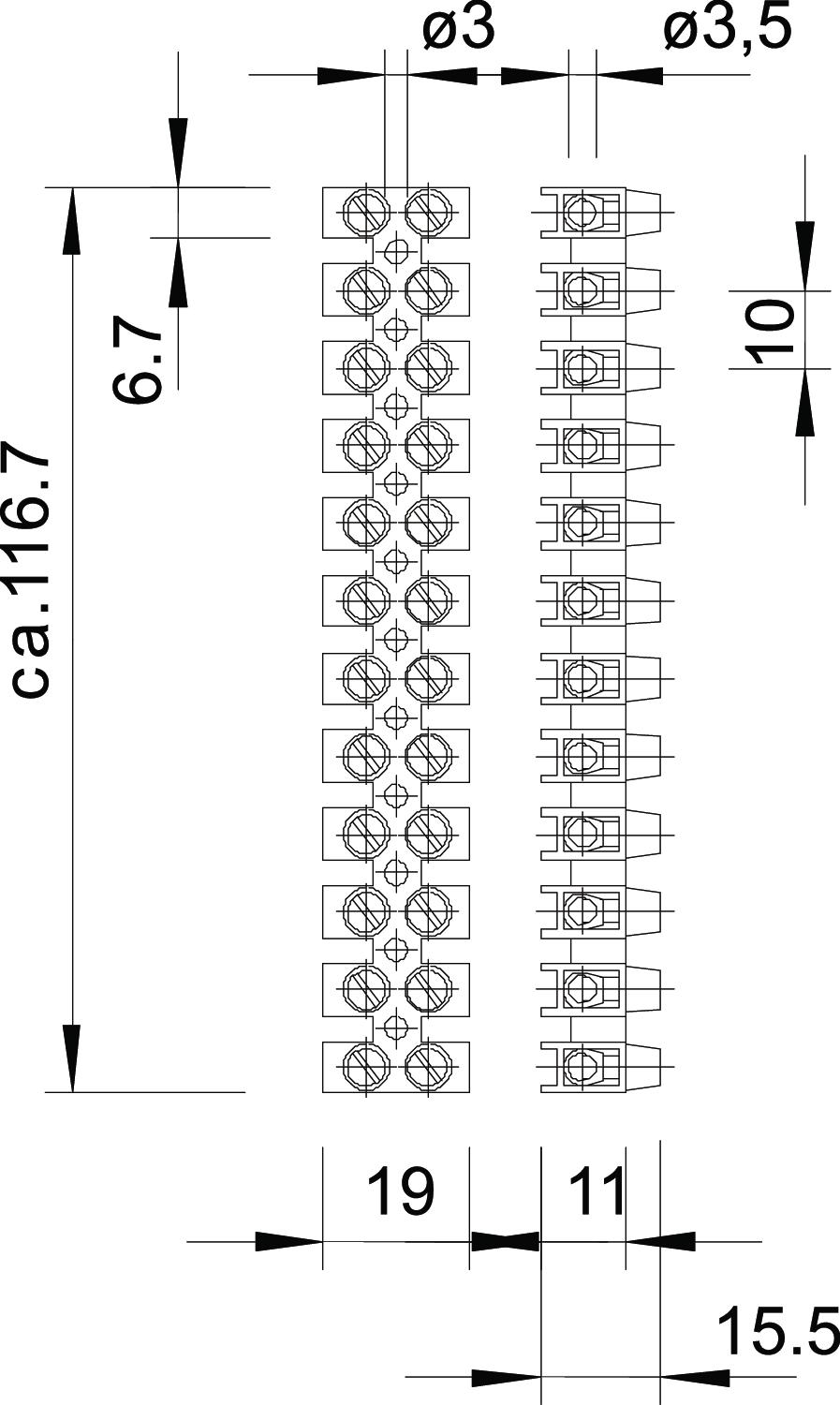

Відстань між центрами отворів 10 mm
Версія для вибухонебезпечних зон ні
Висота 15,5 mm
Довжина 116,7 mm
Кількість клем на полюс 2
Кількість клемних вводів 12
Кількість полюсів 12
Колір прозорий
Конструкція електричного з’єднання 1 Болтове з'єднання
Конструкція електричного з’єднання 2 Болтове з'єднання
мін. діапазон робочих температур -5 °C
Мін. номінальний перетин 4 mm²
Мін. поперечний перетин підключення одножильного провідника 0,5 mm²
Мін. поперечний перетин тонкожильного провідника, що підключений без наконечника 0,5 mm²
Місце з'єднання збоку
макс. діапазон робочих температур 80 °C
Макс. поперечний перетин підключення одножильного провідника 4 mm²
Макс. поперечний перетин тонкожильного провідника, що підключений без наконечника 4 mm²
Матеріал Поліамід
Необхідна замикаюча пластина ні
Номінальна напруга 450 V
Номінальний струм 32 A
Підходить для багатожильних провідників так
Підходить для гнучких провідників так
Підходить для одножильних провідників так
Поперечний перетин Макс. можливе затискання на кожній стороні: 4 мм² одножильний провід або 4 мм² багатожильний провід mm²
Прозорий так
Розмір 4,0mm²
Температура навколишнього середовища 85 °C
Ширина 19 mm
Усі типи

Усі типи

Тип Кількість клемних вводів Мін. номінальний перетин Номінальна напруга Колір Арт. № Кількість мін. тов. од.
74 D/EKL 1BEF2 D 12 4 mm² 450 V прозорий 2056178
10 Штука
