Касетна рамка RKSN з регульованям по висоті, нержавіюча сталь

Арт. № 7409218 | EAN 4012195867227

Арт. № / Тип

Мін. висота підлоги

Макс. висота підлоги

Товщина підлогового покриття

Розмір h

Тип кабельного вводу	поворотна розетка

Номінальний розмір монтажних основ	9

Опис продукту

Опис продукту

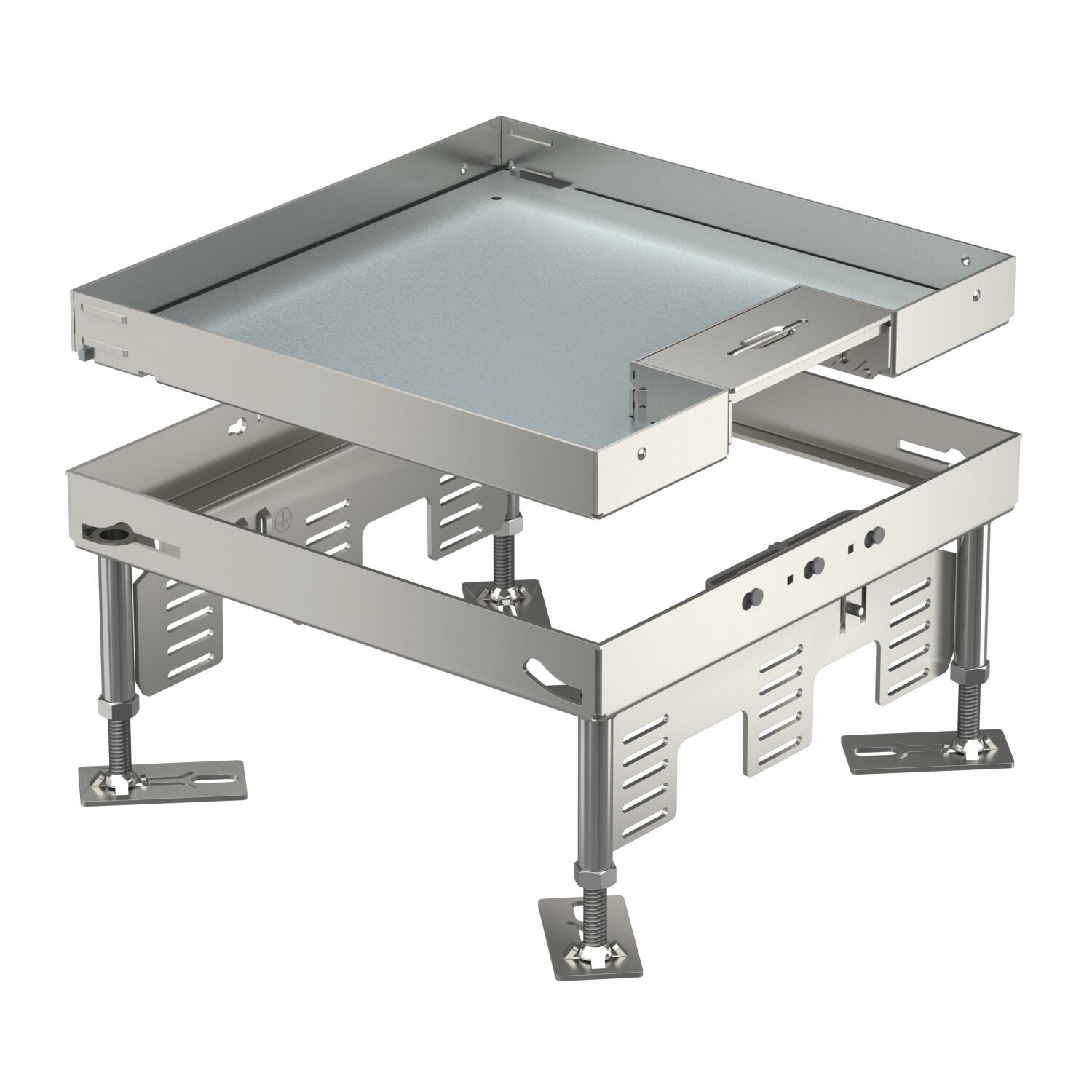

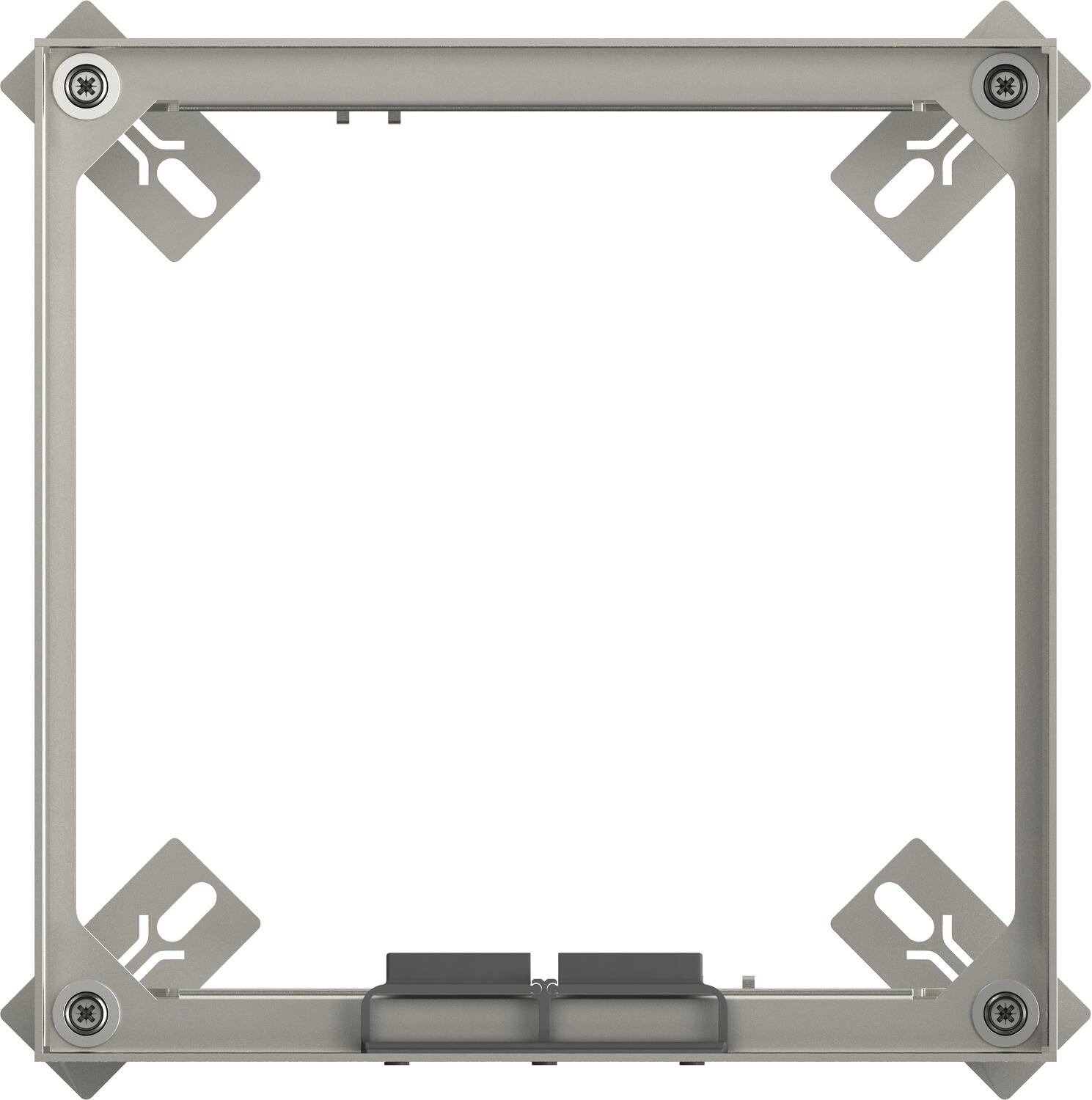

Регульована по висоті касетна рамка номінального розміру 9 з кабельним вводом для встановлення пристроїв у підлогах з сухим прибиранням в приміщенні.
Для встановлення 3 універсальних опор UT4 на 9 індивідуальних монтажних блоків з опорним кільцем/кронштейном або 12 блоків Modul 45®.
Nivellierbare quadratische Kassette, 3-zügig, mit Schnurauslass der Nenngröße 9 für den Einbau von Installationsgeräten. Kassette passend zu Nutzung in Kanalsystemen, Doppel- und Hohlböden in trocken gepflegten Fußböden im Innenbereich. Nur passend für glatte Bodenbeläge. Es können 3 Abdeckplatten APMT5 für installiert werden.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	ні
Вертикальне навантаження, велика площа	до 15000 Н
Вертикальне навантаження, невелика площа	до 3000 Н
Вуглецевий слід CO₂ (GWP) від колиски до воріт	20,7494 кг CO₂e / 1 Шт.

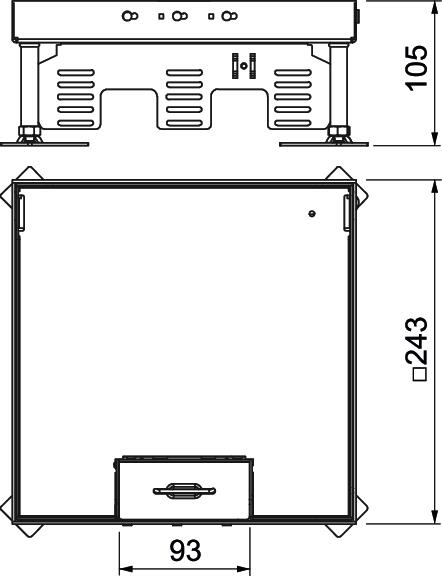

Довжина	243 mm
Довжина, монтажний розмір	244 mm
Дозволи	VDE
Кількість кабельних вводів	1
Кількість монтажних коробок	3
Кількість пристроїв, які можна встановити	12
Конструкція	квадратний
Мін. висота підлоги	105 mm
Мін. зона згладжування	105 mm
Макс. висота підлоги	150 mm
Макс. зона згладжування	150 mm
Матеріал	Нержавіюча сталь 1.4301

Номінальний розмір	350 mm
Номінальний розмір монтажних основ	9
Підходить для встановлення в підлогу	так
Підходить для встановлення в фальш-підлогу	так
Посилена конструкція	ні
Прибирання підлоги	сухий
Розмір	243x243mm
Розмір h	105 mm
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP40
Супорт для монтажних коробок	так
Тип інсталяційної системи	UT4
Тип кабельного вводу	поворотна розетка
Товщина підлогового покриття	20 mm
Установча глибина	105 mm
Ширина	243 mm
Ширина, монтажний розмір	244 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Макс. висота підлоги	Товщина підлогового покриття	Розмір h	Тип кабельного вводу	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKSN2 9 VS 20	105 mm	150 mm	20 mm	105 mm	поворотна розетка	9	7409218	Штука	1 Штука
RKSN2 9 VS 25	110 mm	155 mm	25 mm	110 mm	поворотна розетка	9	7409220	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Вирівнювальний блок RKNEV2	RK NEV2 110	7405815	упаковка	1 упаковка
Рамка-адаптер для роз'ємів тип C	MTM 2C	7407788	Штука	1 Штука
Рамка супорт для встановлення мультимедійних адаптерів, довжина 208 мм	MTU 3	7407840	Штука	1 Штука
Розетковий супорт UT4 з рамкою для пристроїв Modul 45®, довжина 208 мм	UT4 45 4	7408727	Штука	1 Штука
