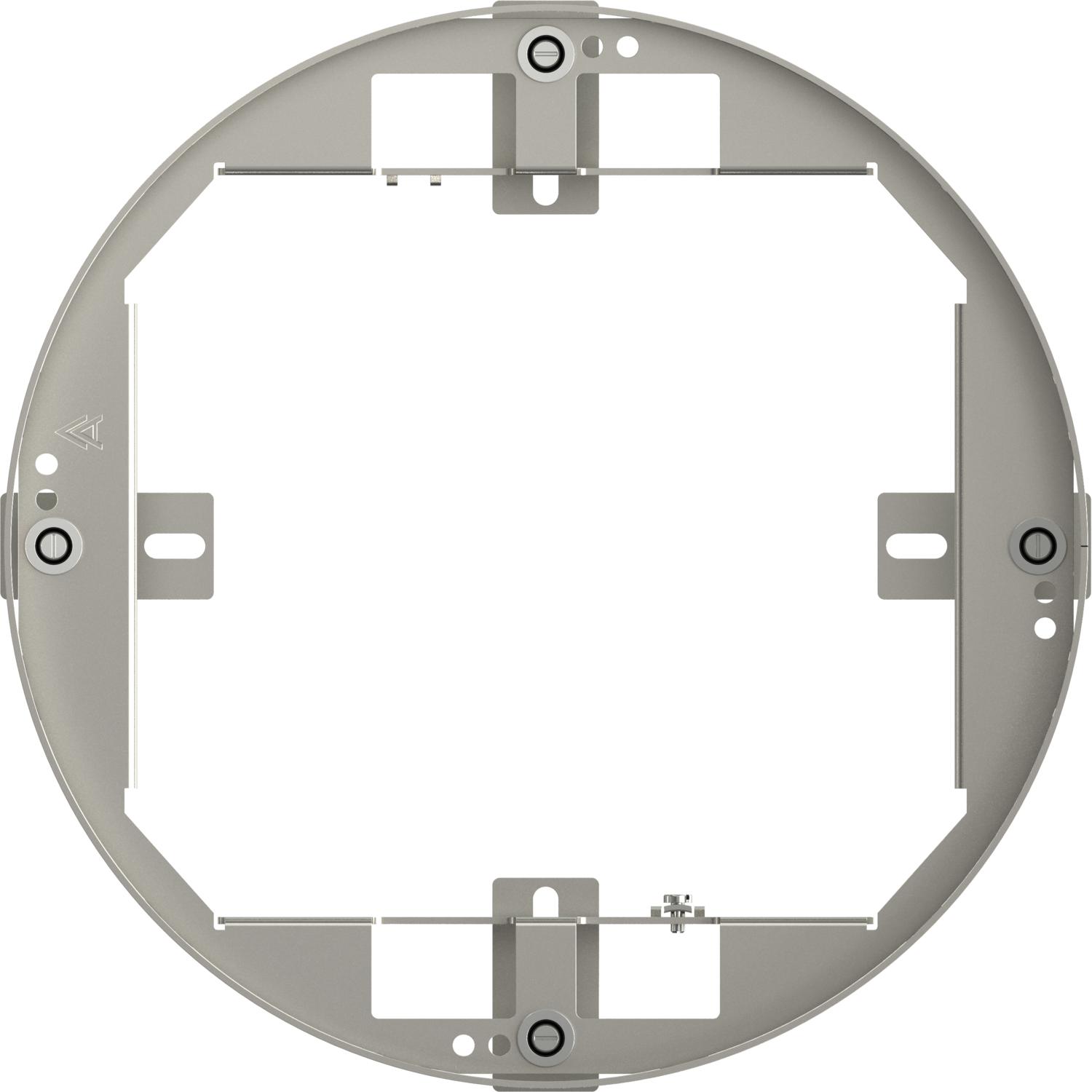

Касетна рамка RKFRSL, номінальний розмір R9 з тубусним кабельним вводом, з можливістю високого навантаження, нержавіюча сталь 110 | 155 | 20 | 110 | R9

Касетна рамка RKFRSL, номінальний розмір R9 з тубусним кабельним вводом, з можливістю високого навантаження, нержавіюча сталь

Арт. № 7409470 | EAN 4012195869764

Арт. № / Тип

Мін. висота підлоги

Макс. висота підлоги

Товщина підлогового покриття

Розмір h

Номінальний розмір монтажних основ	R9

Опис продукту

Опис продукту

Кругла касетна рамка з тубусним кабельним вводом, номінального розміру R9 для встановлення у приміщеннях з системою підлогових каналів, цементних підлогах з сухим чи вологим прибиранням. Клас навантаження від 2 до 20 кН.

Регульована по висоті касетна рамка з класом навантаження 2-20 кН. Встановлення до 3-х рамок -адаптерів APMT5 Для установки 3 універсальних супортів UT4 та встановлення пристроїв Modul 45.
Nivellierbare runde Schwerlastkassette, 3-zügig, für Tubus der Nenngröße 9. Für den Einbau in Kanalsystemen, Doppel-und Hohlböden in trocken -oder Nass gepflegten Fußböden im Innenbereich. Belastungsklasse 2 bis 20 kN. Es können 3 Abdeckplatten APMT5 eingebaut werden.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	ні
Кількість кабельних вводів	1
Кількість монтажних коробок	3
Кількість пристроїв, які можна встановити	12
Клас навантаження	20 kN (OBO SL2)
Конструкція	круглий
Мін. висота підлоги	110 mm
Мін. зона згладжування	110 mm
Макс. висота підлоги	155 mm
Макс. зона згладжування	155 mm
Матеріал	Нержавіюча сталь 1.4301
Монтажний діаметр	305
Номінальний розмір монтажних основ	R9

Підходить для встановлення в підлогу	так
Підходить для встановлення в фальш-підлогу	так
Посилена конструкція	так
Прибирання підлоги	вологий
Розмір	Ø305mm
Розмір h	110 mm
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP44
Супорт для монтажних коробок	так
Тип інсталяційної системи	UT4
Тип кабельного вводу	Висувний тубус
Товщина підлогового покриття	20 mm
Установча глибина	110 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Макс. висота підлоги	Товщина підлогового покриття	Розмір h	Номінальний розмір монтажних основ	Арт. №	Кількість	мін. тов. од.
RKFR2 9 SL2V2 20	110 mm	155 mm	20 mm	110 mm	R9	7409470	Штука	1 Штука
RKFR2 9 SL2V2 25	114 mm	159 mm	25 mm	114 mm	R9	7409472	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Кришка тубусу з ручкою, для касети з рамою та касети з регулюванням висоти	TUK2 GV	7428140	Штука	1 Штука
Кришка тубусу без ручки, для касети з рамою та касети з регулюванням висоти	TUK2 V	7428141	Штука	1 Штука
Кришка тубусу з ручкою та виїмкою, для касети з рамою та касети з регулюванням висоти	TUK2 G4	7428142	Штука	1 Штука
