Касетна рамка RKFNSL, номінальний розмір 9 з тубусним кабельним вводом, з можливістю високого навантаження, нержавіюча сталь 110 | 155 | 21 | 110 | 9 | IP55

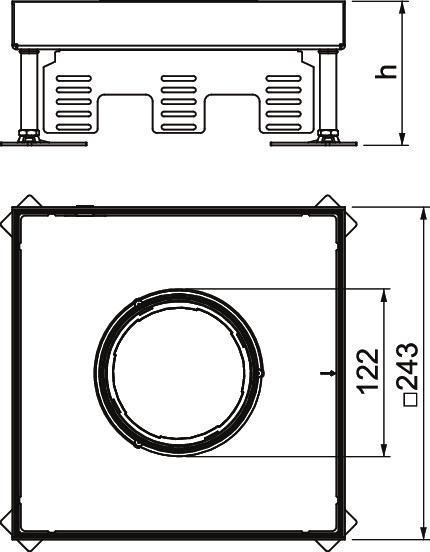

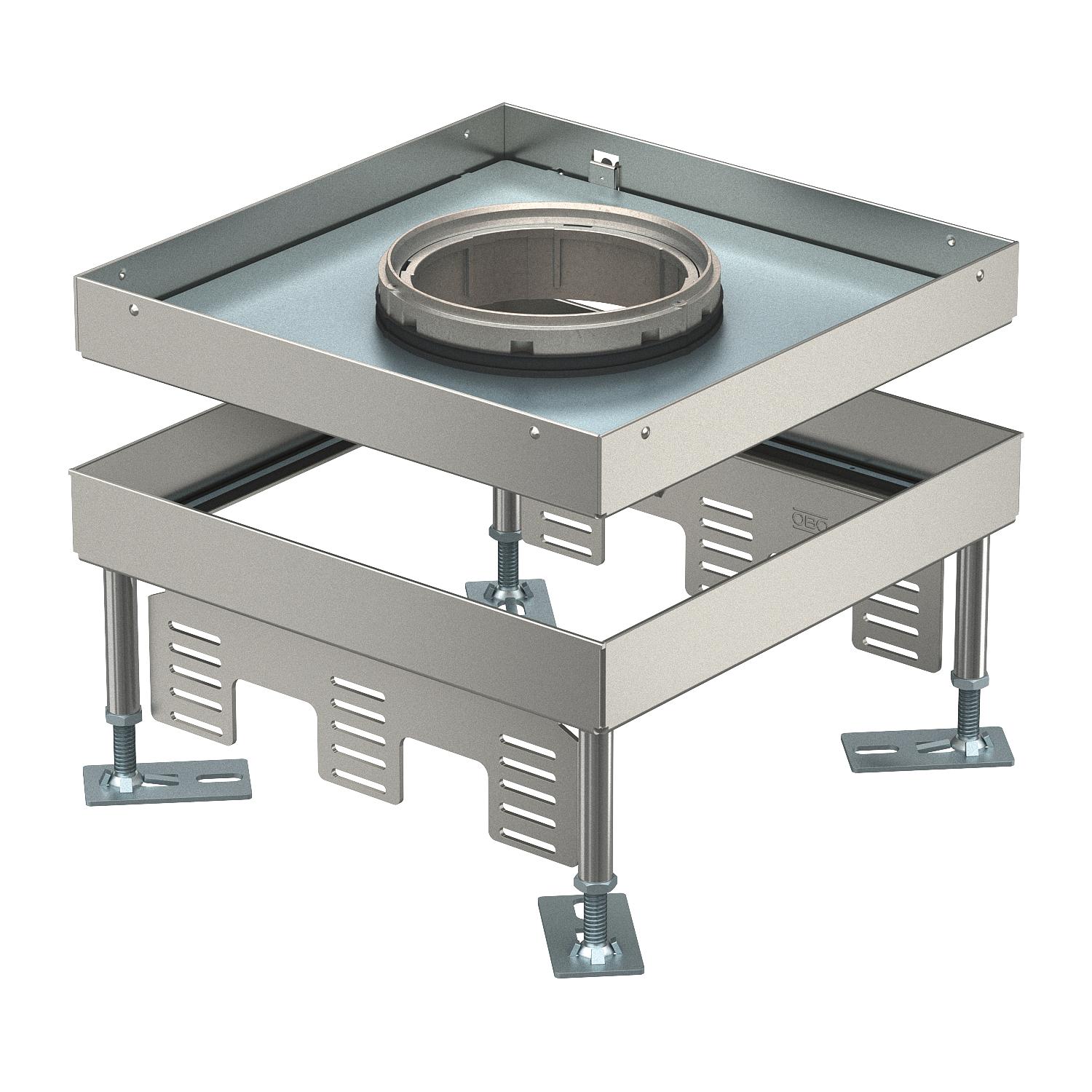

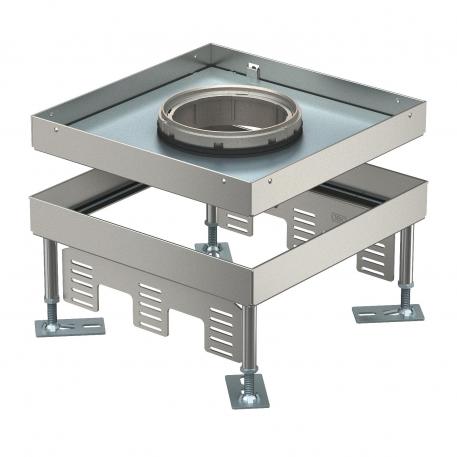

Касетна рамка RKFNSL, номінальний розмір 9 з тубусним кабельним вводом, з можливістю високого навантаження, нержавіюча сталь

Арт. № 7408940 | EAN 4012197278304

Арт. № / Тип

Мін. висота підлоги

Макс. висота підлоги

Товщина підлогового покриття

Розмір h

Номінальний розмір монтажних основ	9

Ступінь захисту (IP), коли не використовується	IP55

Опис продукту

Опис продукту

Квадратна касетна рамка з тубусним кабельним вводом, номінального розміру 9 для встановлення у приміщеннях з системою підлогових каналів, цементних підлогах з сухим чи вологим прибиранням. Клас навантаження від 1 до 10 кН.

Регульована по висоті касетна рамка з класом навантаження 1-10 кН. Встановлення до 3-х рамок -адаптерів APMT5 Для установки 3 універсальних супортів UT4 та встановлення пристроїв Modul 45.
Nivellierbare quadratische Kassette Schwerlast für Tubus der Nenngröße 9 für den Einbau von Installationsgeräten in Kanalsystemen, Doppel- und Hohlböden in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 1 bis 10 kN.

Nivellierbare Schwerlastkassette 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden.

Технічні дані

Технічні дані

IK-код ступеню захисту	IK10
від’єднувальний	ні
Виріз в підлозі/монтажний отвір	244x244
Висота	110 mm
Довжина	243 mm
Довжина, монтажний розмір	244 mm
Дозволи	VDE
Кількість кабельних вводів	1
Кількість пристроїв, які можна встановити	12
Кількість універсальних супортів	3 x UT4
Клас навантаження	10 kN (OBO SL1)
Конструкція	квадратний
Мін. висота підлоги	110 mm
Мін. зона згладжування	110 mm
Макс. висота підлоги	155 mm
Макс. зона згладжування	155 mm
Матеріал	Нержавіюча сталь

Номінальний розмір монтажних основ	9
Підходить для встановлення в підлогу	так
Підходить для встановлення в фальш-підлогу	так
Посилена конструкція	так
Прибирання підлоги	вологий
Розмір	243x243x105
Розмір h	110 mm
Стандартний	EN 50085-2-2
Ступінь захисту (IP) при використанні	IP20
Ступінь захисту (IP), коли не використовується	IP55
Супорт для монтажних коробок	ні
Тип інсталяційної системи	UT4
Тип кабельного вводу	Висувний тубус
Товщина підлогового покриття	21 mm
Установча глибина	110 mm
Ширина	243 mm
Ширина, монтажний розмір	244 mm

Усі типи

Усі типи

Тип	Мін. висота підлоги	Макс. висота підлоги	Товщина підлогового покриття	Розмір h	Номінальний розмір монтажних основ	Ступінь захисту (IP), коли не використовується	Арт. №	Кількість	мін. тов. од.
RKFN3 9 V SL1 16	105 mm	150 mm	16 mm	105 mm	9	IP55	7408938	Штука	1 Штука
RKFN3 9 V SL1 21	110 mm	155 mm	21 mm	110 mm	9	IP55	7408940	Штука	1 Штука

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Кришка тубусу з ручкою, для касети з рамою та касети з регулюванням висоти	TUK2 GV	7428140	Штука	1 Штука
Кришка тубусу без ручки, для касети з рамою та касети з регулюванням висоти	TUK2 V	7428141	Штука	1 Штука
Кришка тубусу з ручкою та виїмкою, для касети з рамою та касети з регулюванням висоти	TUK2 G4	7428142	Штука	1 Штука
