Кабельростр LCIS 60, 6 м, C30 FT 6000 | 600 | 1,5 | ні

Кабельростр LCIS 60, 6 м, C30 FT

Арт. № 6209651 | EAN 4012196431847

Арт. № / Тип

Довжина	6000 mm

Ширина

Товщина перекладинки	1,5 mm

Збереження функцій	ні

Опис продукту

Опис продукту

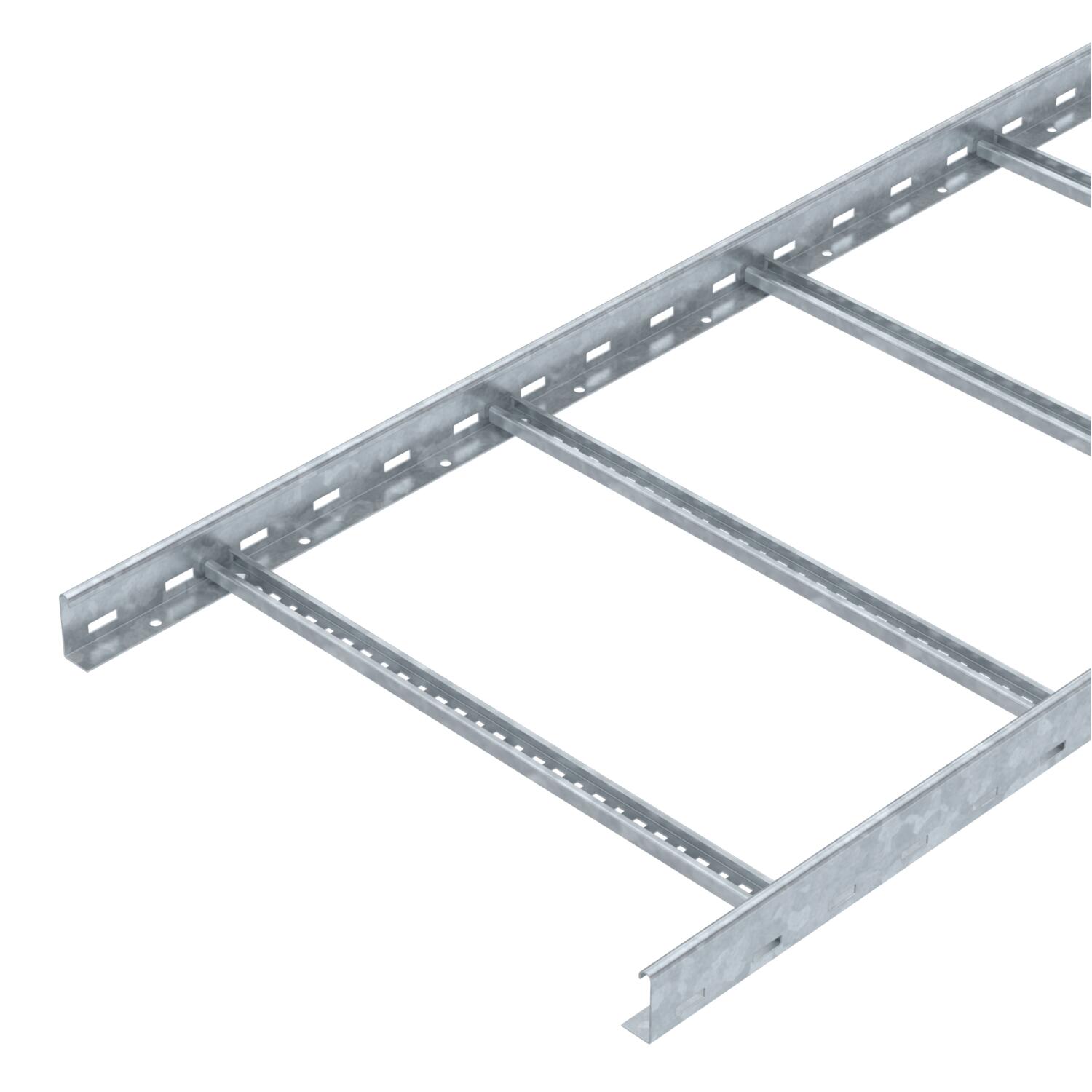

Кабельростр із висотою борта 60 мм, приварені перекладини з профілю С30, відкриті догори. Закручена, перфорована бічна поперечина для укріплення та захисту ребра. Закріплення на кронштейні відбувається за допомогою затискачів типу LKS 40. Розмір шліца перекладини становить 16,5 мм, підходить скоба типу 2056.
Затухання магнітного поля від впливу екрана без кришки 10 дБ, із кришкою – 15 дБ.

Технічні дані

Технічні дані

Бічний отвір	так
Відстань між рейками	300 mm
Відстань опору1,5 м	3,3 kN/m
Відстань опору2,0 м	2 kN/m
Відстань опору2,5 м	1,3 kN/m
Відстань опору3,0 м	1 kN/m
Відстань опору3,5 м	0,78 kN/m
Відстань опору4,0 м	0,4 kN/m
Висота	60 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт	8,6375 кг CO₂e / 1 Метр
Довжина	6000 mm
Збереження функцій	ні
Колір	ржаво-червоний
Конструкція для великих відстаней	ні

Конструкція з боковим профілем	плаский профіль
Конструкція рам	Перфорований профіль
Корисний перетин	240 cm²
Корисний перетин	24000 mm²
Кріплення перекладини	зварений
Матеріал	Сталь
Нержавіюча сталь, протравлена	ні
Покриття	гарячецинкований

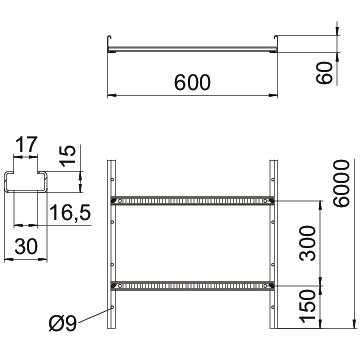

Розмір	60x600x6000
Розмір B	600 mm
Розмір паза рами	16,50
Товщина перекладинки	1,5 mm
Ширина	600 mm

Технічні дані

Діаграма навантаження, кабельростр типу LCIS 60

Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
Розмір підтримки у мм
Кут поперечини в мм при дозволених значеннях кН/м
Схема навантаження при випробуванні
Крива навантаження на кабельний лоток/кабельростр шириною в мм
Крива прогинання бокової стінки на кожну відстань між опорами

Усі типи

Усі типи

Тип	Довжина	Ширина	Товщина перекладинки	Збереження функцій	Арт. №	Кількість	мін. тов. од.
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	ні	6209643	м	6 м
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	ні	6209645	м	6 м
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	ні	6209647	м	6 м
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	ні	6209649	м	6 м
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	ні	6209651	м	6 м

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Поздовжній з’єднувач FT	LVG 60 FT	6208843	Штука	10 Штука
Кутова секція горизонтальна 90° 60 FT	LB 90 660 R3 FT	6225070	Штука	1 Штука
Багатофункціональний з’єднувач FT	LMFV 660 FT	6225738	Штука	1 Штука
Кришка з поворотним фіксатором FT	DRL 600 FT	6051472	м	3 м
Перегородка 45 DD	TSG 45 DD	6062321	м	3 м
Пластина виводу кабелю кабельростру FT	LAB 60 FT	6220479	Штука	1 Штука

Монтажні аксесуари

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Захисний ковпачок 60	SKH 60 OR	6222537	пара	40 пара
Фіксатор для кріплення перемички у A2	KS KL A2	6062284	Штука	30 Штука
