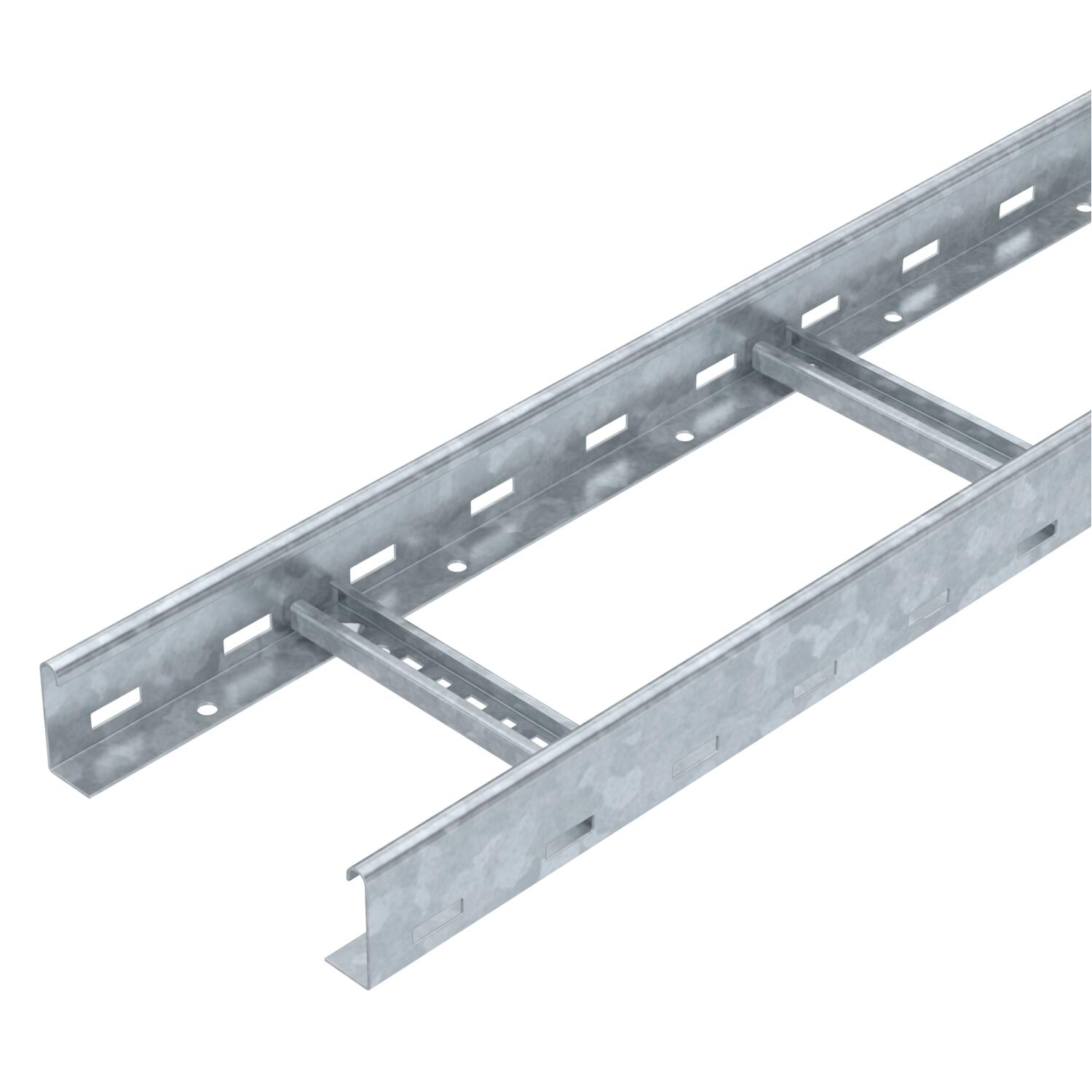

Кабельростр LCIS 60, 6 м, C30 FT

Арт. № 6209643 | EAN 4012196431786

6000 mm
1,5 mm
ні
Опис продукту
Опис продукту
Кабельростр із висотою борта 60 мм, приварені перекладини з профілю С30, відкриті догори. Закручена, перфорована бічна поперечина для укріплення та захисту ребра. Закріплення на кронштейні відбувається за допомогою затискачів типу LKS 40. Розмір шліца перекладини становить 16,5 мм, підходить скоба типу 2056.
Затухання магнітного поля від впливу екрана без кришки 10 дБ, із кришкою – 15 дБ.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
  • Кабельростр, висота сторони 60 мм
Технічні дані

Технічні дані

Бічний отвір так
Відстань між рейками 300 mm
Відстань опору1,5 м 3,3 kN/m
Відстань опору2,0 м 2 kN/m
Відстань опору2,5 м 1,3 kN/m
Відстань опору3,0 м 1 kN/m
Відстань опору3,5 м 0,78 kN/m
Відстань опору4,0 м 0,4 kN/m
Висота 60 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 6,3009 кг CO₂e / 1 Метр
Довжина 6000 mm
Збереження функцій ні
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з боковим профілем плаский профіль
Конструкція рам Перфорований профіль
Корисний перетин 80 cm²
Корисний перетин 8000 mm²
Кріплення перекладини зварений
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Покриття гарячецинкований

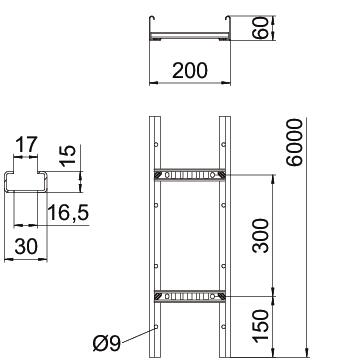

Розмір 60x200x6000
Розмір B 200 mm
Розмір паза рами 17,00
Товщина перекладинки 1,5 mm
Ширина 200 mm

Технічні дані

Діаграма навантаження, кабельростр типу LCIS 60

Діаграма навантаження, кабельростр типу LCIS 60
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Товщина перекладинки Збереження функцій Арт. № Кількість мін. тов. од.
LCIS 620 6 FT 6000 mm 200 mm 1,5 mm ні 6209643
6 м
LCIS 630 6 FT 6000 mm 300 mm 1,5 mm ні 6209645
6 м
LCIS 640 6 FT 6000 mm 400 mm 1,5 mm ні 6209647
6 м
LCIS 650 6 FT 6000 mm 500 mm 1,5 mm ні 6209649
6 м
LCIS 660 6 FT 6000 mm 600 mm 1,5 mm ні 6209651
6 м
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Поздовжній з’єднувач FT Поздовжній з’єднувач FT LVG 60 FT 6208843
10 Штука
Кутова секція горизонтальна 90° 60 FT Кутова секція горизонтальна 90° 60 FT LB 90 620 R3 FT 6225062
1 Штука
Багатофункціональний з’єднувач FT Багатофункціональний з’єднувач FT LMFV 620 FT 6225730
1 Штука
Кришка з поворотним фіксатором FT Кришка з поворотним фіксатором FT DRL 200 FT 6051367
3 м
Перегородка 45 DD Перегородка 45 DD TSG 45 DD 6062321
3 м
Пластина виводу кабелю кабельростру FT Пластина виводу кабелю кабельростру FT LAB 20 FT 6220436
1 Штука

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Захисний ковпачок 60 Захисний ковпачок 60 SKH 60 OR 6222537
40 пара
Фіксатор для кріплення перемички у A2 Фіксатор для кріплення перемички у A2 KS KL A2 6062284
30 Штука
