Кабельростр LCIS 60, 6 м, C30 A4 6000 | 400 | 1,5 | ні

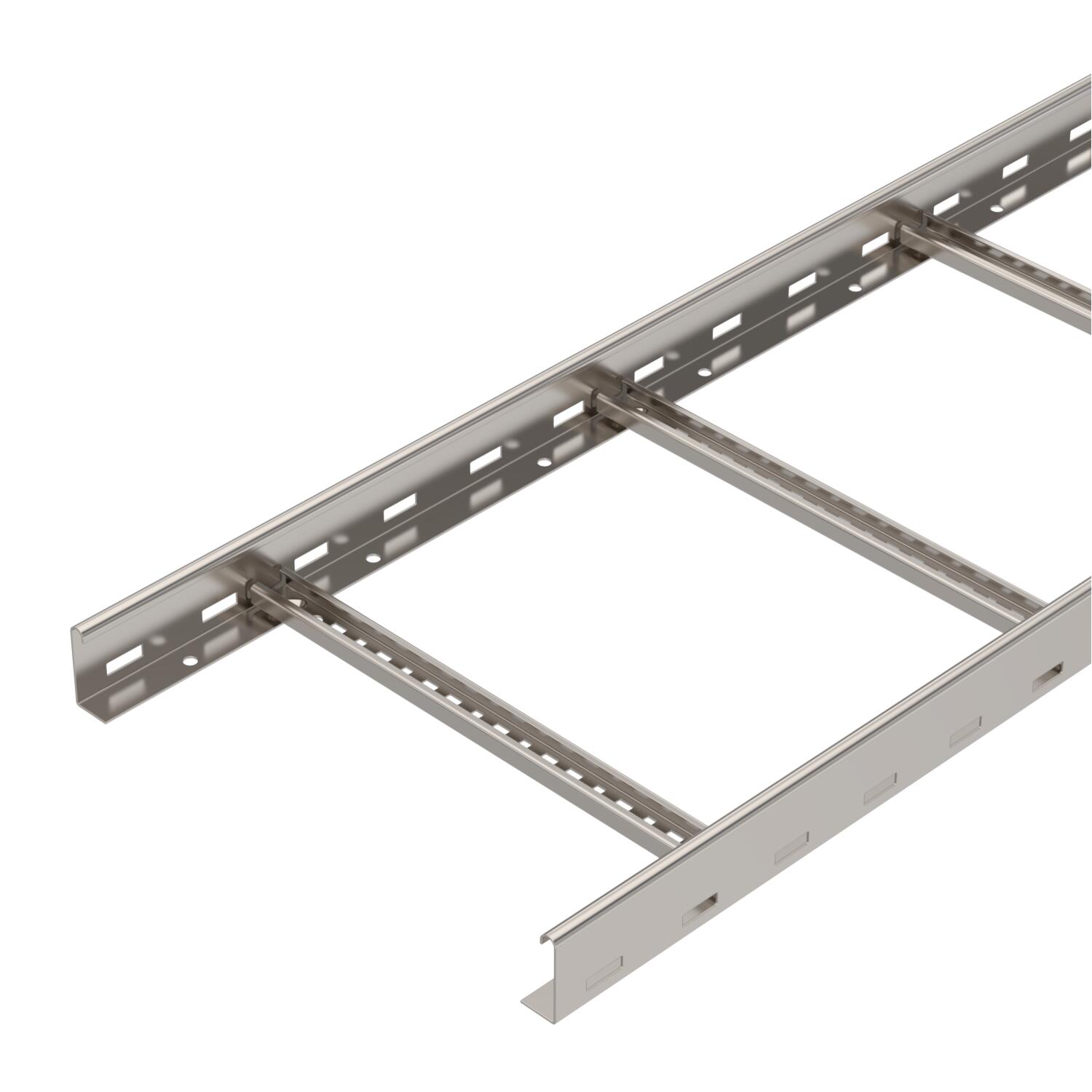

Кабельростр LCIS 60, 6 м, C30 A4

Арт. № 6207206 | EAN 4012196431984

Арт. № / Тип

Довжина	6000 mm

Ширина

Товщина перекладинки	1,5 mm

Збереження функцій	ні

Опис продукту

Опис продукту

Кабельростр із висотою борта 60 мм, приварені перекладини з профілю С30, відкриті догори. Закручена, перфорована бічна поперечина для укріплення та захисту ребра. Закріплення на кронштейні відбувається за допомогою затискачів типу LKS 40. Розмір шліца перекладини становить 16,5 мм, підходить скоба типу 2056.
Затухання магнітного поля від впливу екрана без кришки 10 дБ, із кришкою – 15 дБ.

Технічні дані

Технічні дані

Бічний отвір	так
Відстань між рейками	300 mm
Відстань опору1,5 м	3,3 kN/m
Відстань опору2,0 м	2 kN/m
Відстань опору2,5 м	1,3 kN/m
Відстань опору3,0 м	1 kN/m
Відстань опору3,5 м	0,78 kN/m
Відстань опору4,0 м	0,4 kN/m
Висота	60 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт	16,3208 кг CO₂e / 1 Метр
Довжина	6000 mm
Збереження функцій	ні
Колір	нержавіюча сталь
Конструкція для великих відстаней	ні

Конструкція з боковим профілем	плаский профіль
Конструкція рам	Перфорований профіль
Корисний перетин	16000 mm²
Корисний перетин	160 cm²
Кріплення перекладини	зварений
Матеріал	Сталь, нержавіюча 1,4571
Нержавіюча сталь, протравлена	так
Покриття	чистий, додатково оброблений

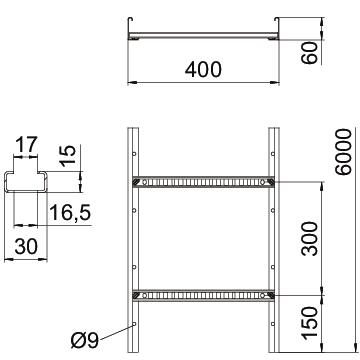

Розмір	60x400x6000
Розмір B	400 mm
Розмір паза рами	16,50
Товщина перекладинки	1,5 mm
Ширина	400 mm

Технічні дані

Діаграма навантаження, кабельростр типу LCIS 60

Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
Розмір підтримки у мм
Кут поперечини в мм при дозволених значеннях кН/м
Схема навантаження при випробуванні
Крива навантаження на кабельний лоток/кабельростр шириною в мм
Крива прогинання бокової стінки на кожну відстань між опорами

Усі типи

Усі типи

Тип	Довжина	Ширина	Товщина перекладинки	Збереження функцій	Арт. №	Кількість	мін. тов. од.
LCIS 620 6 A4	6000 mm	200 mm	1,5 mm	ні	6207202	м	6 м
LCIS 630 6 A4	6000 mm	300 mm	1,5 mm	ні	6207204	м	6 м
LCIS 640 6 A4	6000 mm	400 mm	1,5 mm	ні	6207206	м	6 м
LCIS 650 6 A4	6000 mm	500 mm	1,5 mm	ні	6207208	м	6 м
LCIS 660 6 A4	6000 mm	600 mm	1,5 mm	ні	6207210	м	6 м

Приналежності

Аксесуари до системи

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Кут 90° 60 A4	LB 90 640 R3 A4	6225106	Штука	1 Штука

Монтажні аксесуари

Продукція	Тип	Арт. №	Кількість	мін. тов. од.
Захисний ковпачок 60	SKH 60 OR	6222537	пара	40 пара
Фіксатор для кріплення перемички у A2	KS KL A2	6062284	Штука	30 Штука
