Кабельростр LCIS 110, 6 м, C30 FT
Арт. № 6209828 | EAN 4012196431670
- Опис продукту
-

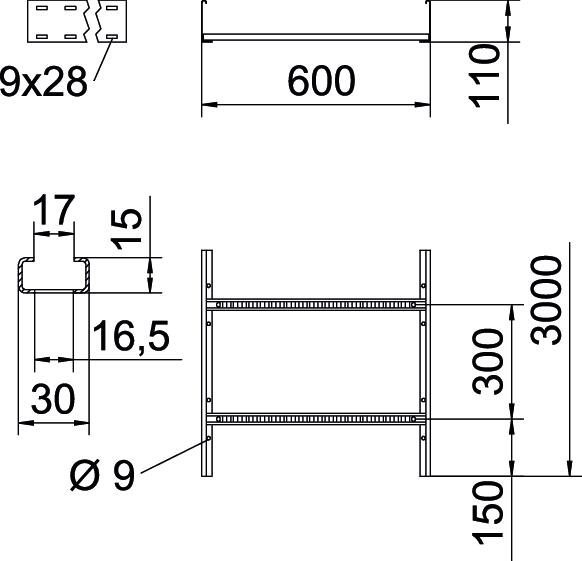

Опис продуктуКабельростр із висотою борта 110 мм, приварені перекладини з профілю С30, відкриті догори. Закручена, перфорована бічна поперечина для укріплення та захисту ребра. Закріплення на кронштейні відбувається за допомогою затискачів типу LKS 40. Розмір шліца перекладини становить 16,5 мм, підходить скоба типу 2056.
Затухання магнітного поля від впливу екрана без кришки 10 дБ, із кришкою – 15 дБ.
-
- Технічні дані
-
Технічні дані
Бічний отвір так Відстань між рейками 300 mm Відстань опору2,0 м 3 kN/m Відстань опору2,5 м 2 kN/m Відстань опору3,0 м 1,4 kN/m Відстань опору3,5 м 1,05 kN/m Відстань опору4,0 м 0,8 kN/m Висота 110 mm Вуглецевий слід CO₂ (GWP) від колиски до воріт 11,3112 кг CO₂e / 1 Метр Довжина 6000 mm Збереження функцій ні Колір ржаво-червоний Конструкція для великих відстаней ні Конструкція з боковим профілем плаский профіль Конструкція рам Перфорований профіль Корисний перетин 54000 mm² Корисний перетин 540 cm² Кріплення перекладини зварений Матеріал Сталь Нержавіюча сталь, протравлена ні Покриття гарячецинкований Розмір 110x600x6000 Розмір B 600 mm Розмір паза рами 16,50 Товщина перекладинки 1,5 mm Ширина 600 mm Технічні дані
Діаграма навантаження, кабельростр типу LCIS 110
-
Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
-
Розмір підтримки у мм
-
Кут поперечини в мм при дозволених значеннях кН/м
-
Схема навантаження при випробуванні
-
Крива навантаження на кабельний лоток/кабельростр шириною в мм
-
Крива прогинання бокової стінки на кожну відстань між опорами
-
- Усі типи
-
Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Поздовжній з’єднувач FT
LVG 110 FT 6216548 10 Штука
Поворот 90° 110 FT
LB 90 1160 R3 FT 6225152 1 Штука
Багатофункціональний з’єднувач FT
LMFV 1160 FT 6225780 1 Штука
Кришка з поворотним фіксатором FT
DRL 600 FT 6051472 3 м
Перегородка 85 DD
TSG 85 DD 6062331 3 м
Пластина виводу кабелю кабельростру FT
LAB 60 FT 6220479 1 Штука Монтажні аксесуари
Продукція Тип Арт. № Кількість мін. тов. од.
Фіксатор для кріплення перемички у A2
KS KL A2 6062284 30 Штука
Захист краю
SKH 110 OR 6222553 20 пара - Завантаження
-
