Кабельростр LCIS 110, 6 м, C30 FT

Арт. № 6209820 | EAN 4012196431632

6000 mm
1,5 mm
ні
Опис продукту
Опис продукту

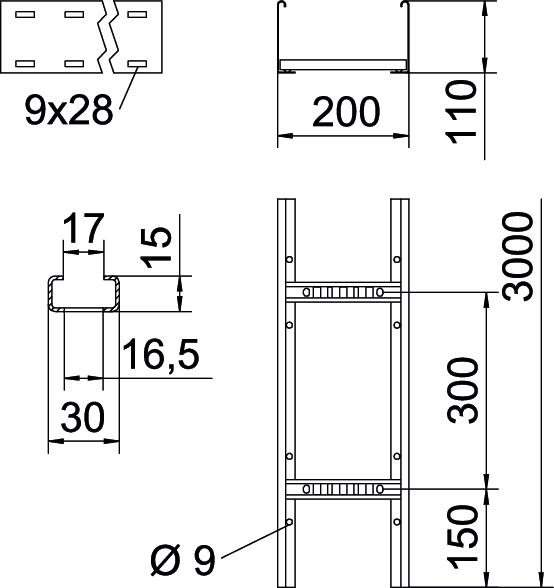

Кабельростр із висотою борта 110 мм, приварені перекладини з профілю С30, відкриті догори. Закручена, перфорована бічна поперечина для укріплення та захисту ребра. Закріплення на кронштейні відбувається за допомогою затискачів типу LKS 40. Розмір шліца перекладини становить 16,5 мм, підходить скоба типу 2056.
Затухання магнітного поля від впливу екрана без кришки 10 дБ, із кришкою – 15 дБ.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
  • Кабельростр, висота сторони 110 мм
Технічні дані

Технічні дані

Бічний отвір так
Відстань між рейками 300 mm
Відстань опору2,0 м 3 kN/m
Відстань опору2,5 м 2 kN/m
Відстань опору3,0 м 1,4 kN/m
Відстань опору3,5 м 1,05 kN/m
Відстань опору4,0 м 0,8 kN/m
Висота 110 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 9,0315 кг CO₂e / 1 Метр
Довжина 6000 mm
Збереження функцій ні
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з боковим профілем плаский профіль
Конструкція рам Перфорований профіль
Корисний перетин 18000 mm²
Корисний перетин 180 cm²
Кріплення перекладини зварений
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Покриття гарячецинкований
Розмір 110x200x6000
Розмір B 200 mm
Розмір паза рами 17,00
Товщина перекладинки 1,5 mm
Ширина 200 mm

Технічні дані

Діаграма навантаження, кабельростр типу LCIS 110

Діаграма навантаження, кабельростр типу LCIS 110
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Товщина перекладинки Збереження функцій Арт. № Кількість мін. тов. од.
LCIS 1120 6 FT 6000 mm 200 mm 1,5 mm ні 6209820
6 м
LCIS 1130 6 FT 6000 mm 300 mm 1,5 mm ні 6209822
6 м
LCIS 1140 6 FT 6000 mm 400 mm 1,5 mm ні 6209824
6 м
LCIS 1145 6 FT 6000 mm 450 mm 1,5 mm ні 6209825
6 м
LCIS 1150 6 FT 6000 mm 500 mm 1,5 mm ні 6209826
6 м
LCIS 1160 6 FT 6000 mm 600 mm 1,5 mm ні 6209828
6 м
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Поздовжній з’єднувач FT Поздовжній з’єднувач FT LVG 110 FT 6216548
10 Штука
Поворот 90° 110 FT Поворот 90° 110 FT LB 90 1120 R3 FT 6225142
1 Штука
Багатофункціональний з’єднувач FT Багатофункціональний з’єднувач FT LMFV 1120 FT 6225770
1 Штука
Кришка з поворотним фіксатором FT Кришка з поворотним фіксатором FT DRL 200 FT 6051367
3 м
Перегородка 85 DD Перегородка 85 DD TSG 85 DD 6062331
3 м
Пластина виводу кабелю кабельростру FT Пластина виводу кабелю кабельростру FT LAB 20 FT 6220436
1 Штука

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
Фіксатор для кріплення перемички у A2 Фіксатор для кріплення перемички у A2 KS KL A2 6062284
30 Штука
Захист краю Захист краю SKH 110 OR 6222553
20 пара
