- Опис продукту
-

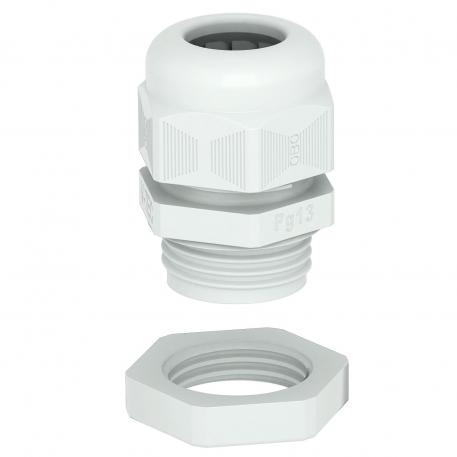

Опис продуктуКабельне гвинтове з'єднання зі з'єднувальним різьбленням PG у вигляді накидної гайки для кабельних коробок розгалуження, шаф, розподільних коробок у приватному та промисловому секторі. З розвантаженням натягу та інтегрованою ущільнювальною кромкою, випробувано відповідно до DIN EN 62444. Клас захисту IP68. Можна використовувати за температури від -20°C до +65°C. З контргайкою.
Стовпець D1: поверхня ущільнення згідно з VDE 0619, де необхідне розвантаження натягу.
Стовпець D2: поверхня ущільнення, а також розвантаження натягу і захист від прокручування згідно з VDE 0619.
-
- Технічні дані
-
Технічні дані
Із захистом від згинання ні Ввід плаского кабелю ні Вуглецевий слід CO₂ (GWP) від колиски до воріт 0,0285 кг CO₂e / 1 Шт. Для вибухонебезпечних зон без для вибухонебезпечної зони в газовому середовищі без для вибухонебезпечної зони в пиловому середовищі без Довжина наріззі 8 mm З контргайкою так захищений від вибуху ні Здатність до зменшення розтягувального зусилля так Ключова ширина 1 15 mm Ключова ширина 2 19 mm Колір світло-сірий; RAL 7035 Конструкція прямий Крок різьби 1,5 mm мін. діапазон робочих температур -20 °C Мін. поверхня ущільнення D 2,5 mm макс. діапазон робочих температур 65 °C Макс. поверхня ущільнення D 6,5 mm Матеріал Поліамід Не містить галогенів так Номінальний розмір різьби 7 Посилений скловолокном ні Рівень захисту IP68 Різьба Pg 7 Розмір PG7 Розмір E1 (мм) 16,5 mm Розмір E2 21 mm Розмір L, мін. 18 mm Розмір L, макс. 23 mm Розмір L1 8 mm Розмір L2 5 mm Розмір L3 5 mm Розмір кута шестикутника 16,5 mm Роз’ємне болтове з’єднання ні Тип різьби PG Тип ущільнювача Ущільнювальне кільце Ударовідпорний ні Універсальний ущільнювач ні - Усі типи
-
Усі типи
