- Опис продукту
-

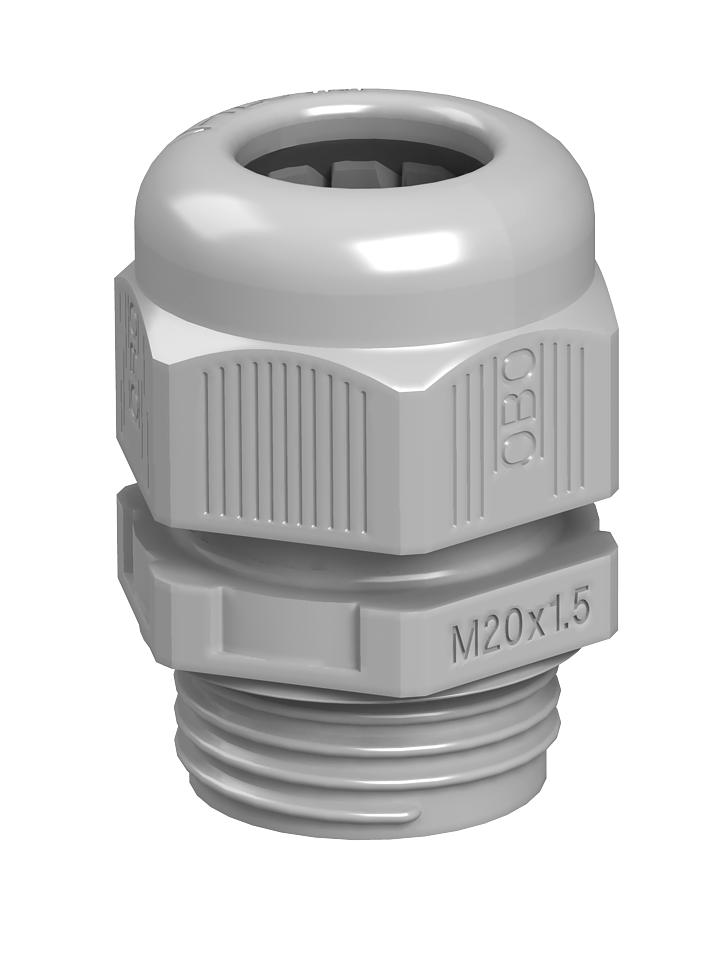

Опис продуктуКабельне гвинтове з'єднання з метричним з'єднувальним різьбленням у вигляді накидної гайки для кабельних коробок розгалуження, шаф, розподільних коробок у приватному та промисловому секторі. З розвантаженням натягу та інтегрованою ущільнювальною кромкою, випробувано відповідно до DIN EN 62444. Клас захисту IP68. Можна використовувати за температури від -20°C до +65°C.
-
- Технічні дані
-
Технічні дані

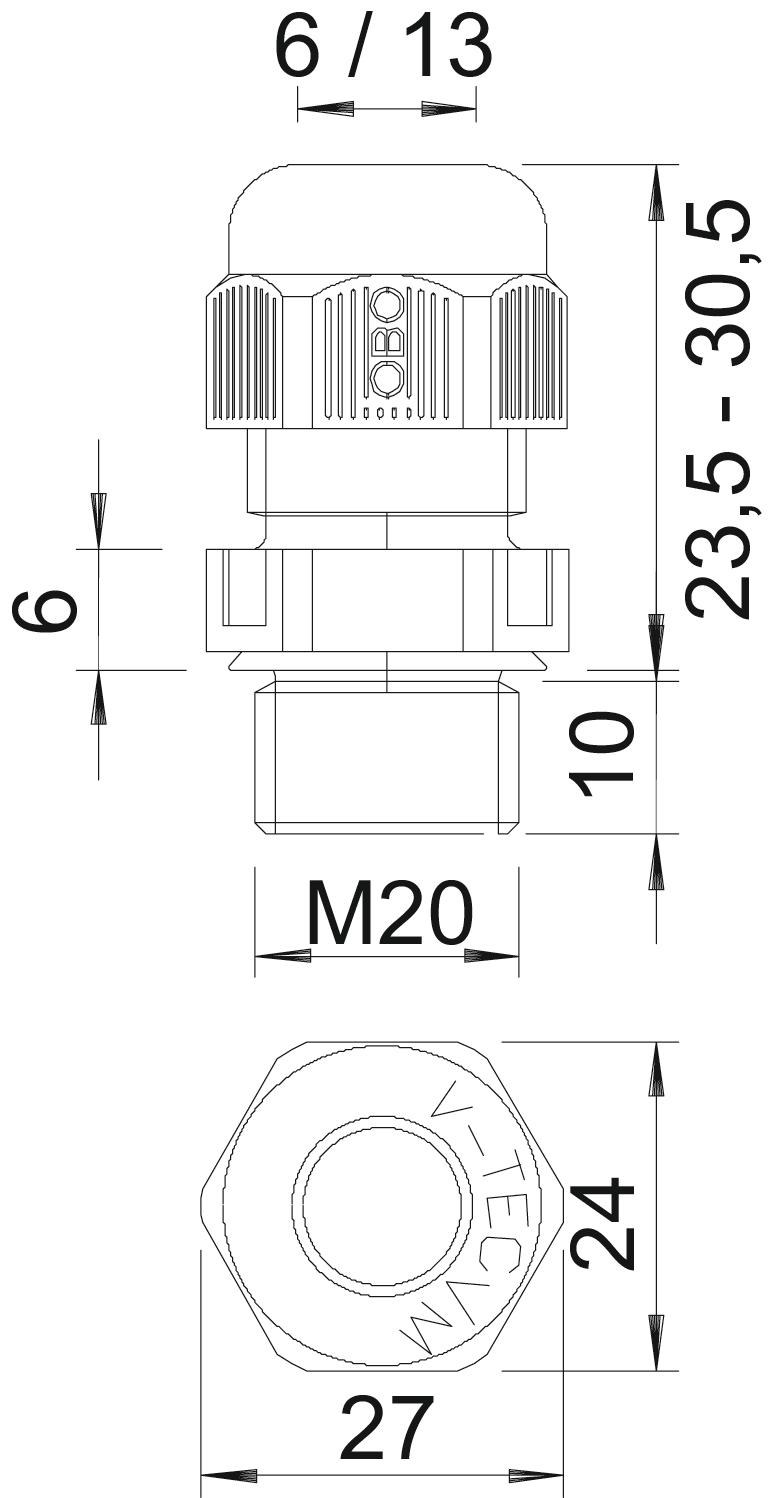

Із захистом від згинання ні Ввід плаского кабелю ні Вуглецевий слід CO₂ (GWP) від колиски до воріт 0,0351 кг CO₂e / 1 Шт. Для вибухонебезпечних зон без для вибухонебезпечної зони в газовому середовищі без для вибухонебезпечної зони в пиловому середовищі без Довжина наріззі 10 mm З контргайкою ні захищений від вибуху ні Здатність до зменшення розтягувального зусилля так Ключова ширина 24 Колір світло-сірий; RAL 7035 Конструкція прямий Крок різьби 1,5 mm мін. діапазон робочих температур -20 °C Мін. поверхня ущільнення D 6 mm макс. діапазон робочих температур 65 °C Макс. поверхня ущільнення D 13 mm Матеріал Поліамід Не містить галогенів так не підтримує горіння згідно з VDE 0471/DIN 695 частина 2-1, контрольна температура 650 °C Нестабільний крутний момент 3,8 Nm Номінальний розмір різьби 20 Посилений скловолокном ні Рівень захисту IP68 Різьба M20 x 1,5 Розмір M20 Розмір L, мін. 23,5 mm Розмір L, макс. 30,5 mm Розмір L1 9 mm Розмір L2 5 mm Розмір е 27 mm Розмір кута шестикутника 27 mm Роз’ємне болтове з’єднання ні Тип різьби метричний Тип ущільнювача Ущільнювальне кільце Ударовідпорний ні Універсальний ущільнювач ні - Усі типи
-
Усі типи
- Завантаження
-
Технічний паспорт V-TEC VM20 LGR / 2022866 , 0.30MB , pdfКаталог Каталог , 40.76MB , pdfДекларація відповідності ЄС V-TEC VM20 LGR / 2022866 , 0.10MB , pdfДекларація відповідності UK V-TEC VM20 LGR / 2022866 , 0.09MB , pdfREACH Декларація про відповідність V-TEC VM20 LGR / 2022866 , 0.12MB , pdfRoHS Декларація про відповідність V-TEC VM20 LGR / 2022866 , 0.13MB , pdfДозвіл на використання відповідних символів Дозвіл на використання відповідних символів , 0.03MB , pdfДозвіл на використання відповідних символів Дозвіл на використання відповідних символів , 0.17MB , pdfДозвіл на використання відповідних символів Дозвіл на використання відповідних символів , 0.17MB , pdfДозвіл на використання відповідних символів Дозвіл на використання відповідних символів , 0.04MB , pdfДозвіл на використання відповідних символів Дозвіл на використання відповідних символів , 0.30MB , pdfПосібник із монтажу Посібник із монтажу , 0.08MB , pdf
