- Опис продукту
-

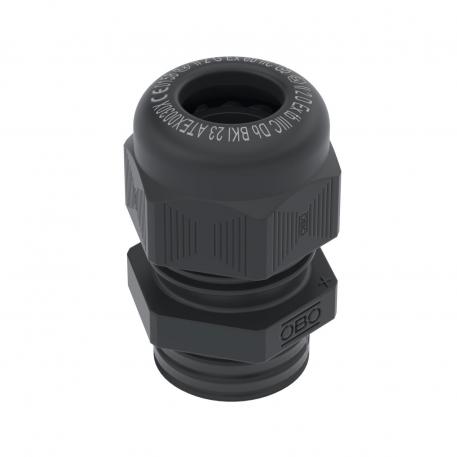

Опис продуктуКабельний ввід із сертифікатом відповідності нормам ЄС для приладів та систем захисту, використання відповідно до приписів у вибухонебезпечних місцях. Директива 2014/34/EU.
Номер сертифіката відповідності нормам ЄС: BKI23ATEX0030 X.
З метричною з’єднувальною наріззю згідно з IEC 423.
Ущільнювальне кільце з хлоропрену/нітрилкаучуку, оброблене ущільнювальне ребро, звідси відсутність ущільнювального кільця з’єднувальної нарізі.
Ступінь захисту IP 68 при 3 барах.
-
- Технічні дані
-
Технічні дані

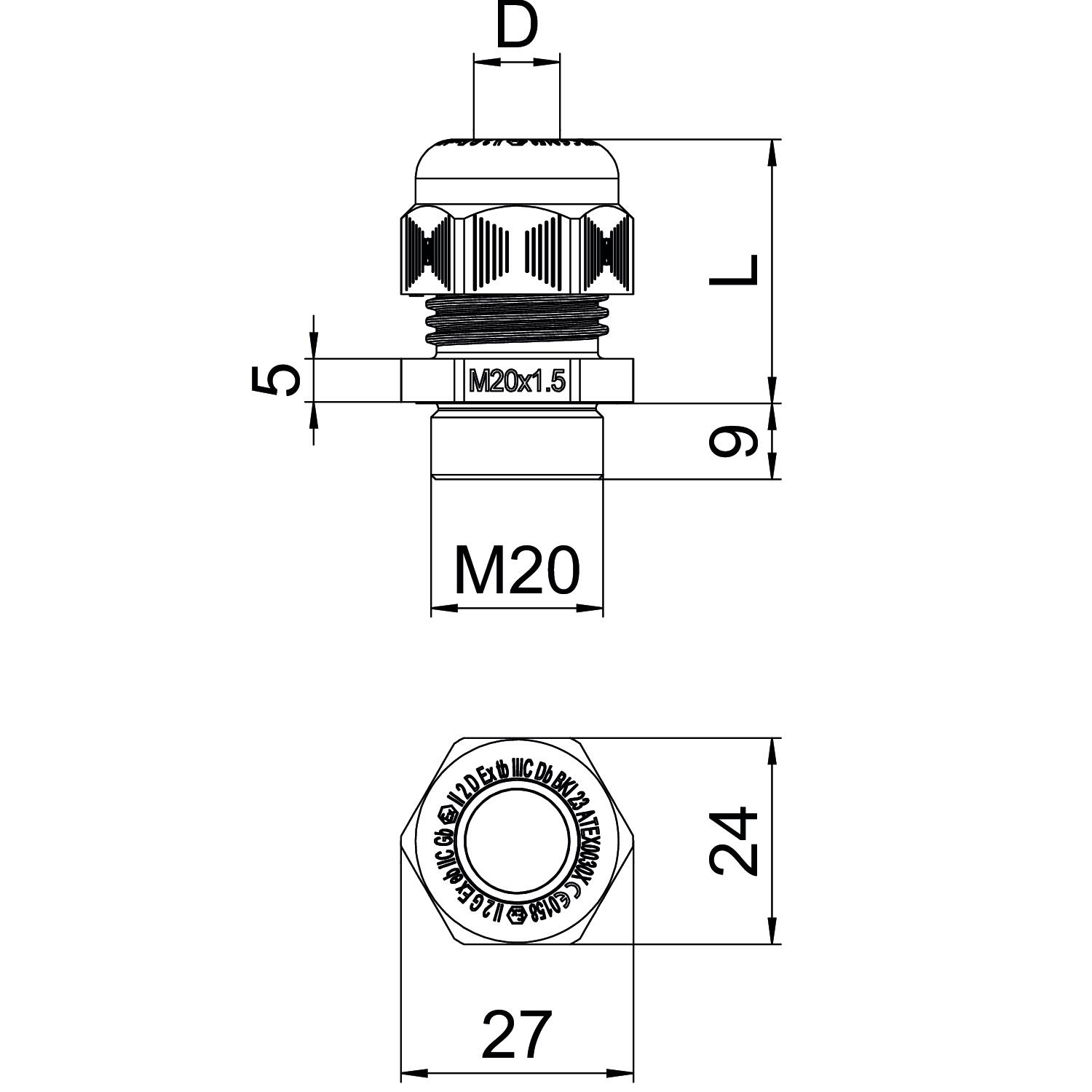

Із захистом від згинання ні Ввід плаского кабелю ні Для вибухонебезпечних зон Так для вибухонебезпечної зони в газовому середовищі 1, 2 для вибухонебезпечної зони в пиловому середовищі 21, 22 Довжина наріззі 9 mm З контргайкою ні захищений від вибуху так Здатність до зменшення розтягувального зусилля ні Ключова ширина 24 Колір чорний Конструкція прямий Крок різьби 1,5 mm мін. діапазон робочих температур -10 °C Мін. поверхня ущільнення D 7 mm макс. діапазон робочих температур 40 °C Макс. поверхня ущільнення D 12 mm Матеріал Поліамід Не містить галогенів так Нестабільний крутний момент 4 Nm Номінальний розмір різьби 20 Посилений скловолокном ні Рівень захисту IP68 Різьба M20 x 1,5 Розмір M20 Розмір G M20 mm Розмір L, мін. 23 mm Розмір L, макс. 30 mm Розмір L1 9 mm Розмір L2 5 mm Розмір е 27 mm Розмір кута шестикутника 27 mm Роз’ємне болтове з’єднання ні Тип різьби метричний Тип ущільнювача Ущільнювальне кільце Ударовідпорний ні Універсальний ущільнювач ні - Усі типи
-
Усі типи
