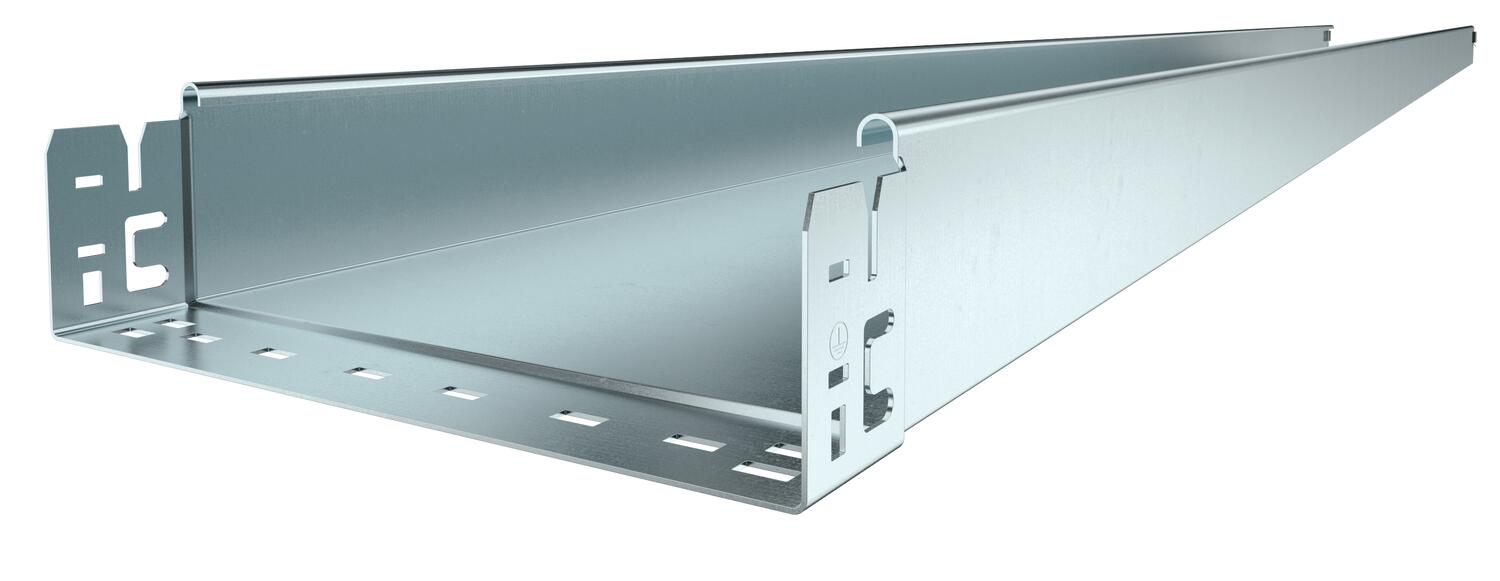

Кабельний лоток SKS-Magic® 85, неперфорований FS

Арт. № 6059762 | EAN 4012195833444

3050 mm
85 mm
1,5 mm
ні
ржаво-червоний
Сталь
оцинковано методом Сендзиміра
Опис продукту
Опис продукту
Неперфорований кабельний лоток із вбудованою системою швидкого кріплення. Корисна довжина кабельного лотка становить 3.000 мм.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
Технічні дані

Технічні дані

Бічний отвір ні
Відстань опору1,5 м 2,8 kN/m
Відстань опору2,0 м 2,25 kN/m
Відстань опору2,5 м 1,5 kN/m
Відстань опору3,0 м 0,75 kN/m
Висота 85 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 8,0283 кг CO₂e / 1 Метр
Довжина 3050 mm
З кришкою ні
Збереження функцій ні
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
Корисний перетин 83 cm²
Корисний перетин 8300 mm²
Матеріал Сталь
Монтажний отвір в підлозі ні
Нержавіюча сталь, протравлена ні
Покриття оцинковано методом Сендзиміра
Робоча довжина 3000 mm
Розмір 85x100x3050
Розмір B 100 mm
схема розташування отворів NATO ні
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування
Товщина 1,5 mm
Ширина 100 mm

Технічні дані

Діаграма навантаження, кабельний лоток типу SKSMU 85

Діаграма навантаження, кабельний лоток типу SKSMU 85
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Висота Товщина Збереження функцій Колір Матеріал Покриття Арт. № Кількість мін. тов. од.
SKSMU 810 FS 3050 mm 100 mm 85 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059762
3 м
SKSMU 820 FS 3050 mm 200 mm 85 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059766
3 м
SKSMU 830 FS 3050 mm 300 mm 85 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059768
3 м
SKSMU 840 FS 3050 mm 400 mm 85 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059770
3 м
SKSMU 850 FS 3050 mm 500 mm 85 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059772
3 м
SKSMU 860 FS 3050 mm 600 mm 85 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059774
3 м
