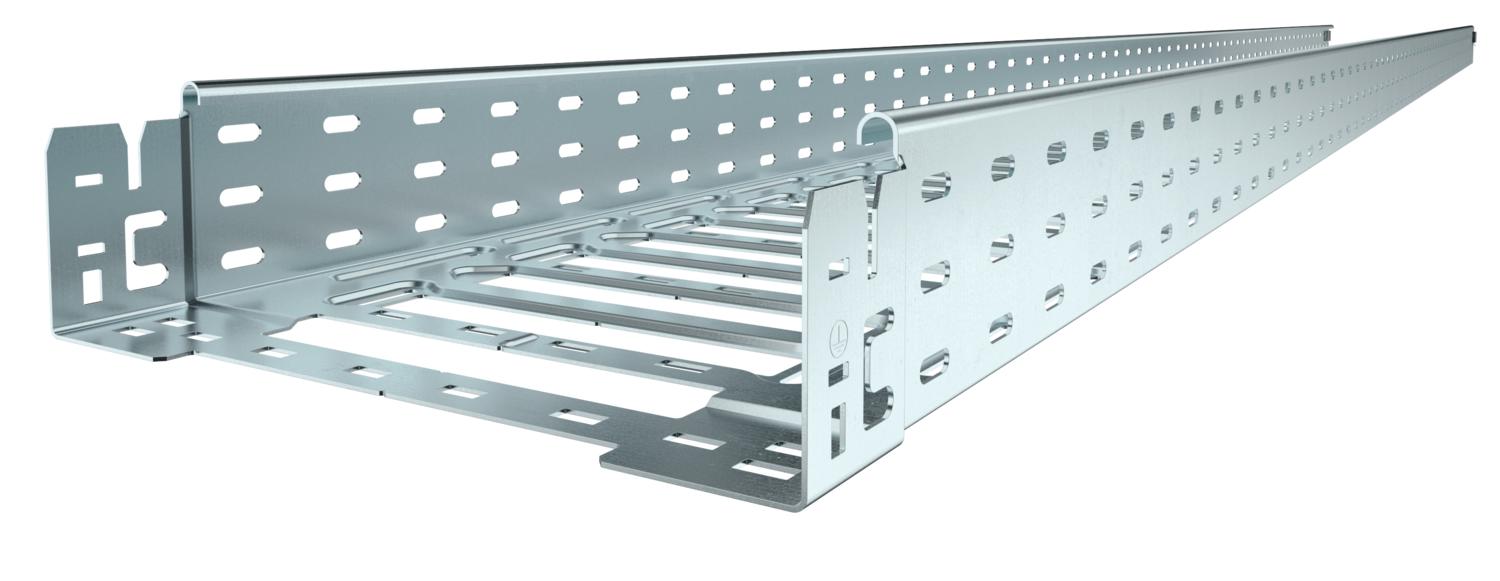

Кабельний лоток SKS-Magic® 85 FS

Арт. № 6059530 | EAN 4012195832966

3050 mm
85 mm
1,5 mm
ні
ржаво-червоний
Сталь
оцинковано методом Сендзиміра
Опис продукту
Опис продукту
Кабельний лоток із вбудованою системою швидкого кріплення. Корисна довжина кабельного лотка становить 3.000 мм.

Кабельний лоток має наскрізну бічну перфорацію 7 x 20 мм для встановлення додаткових з’єднувальних і монтажних елементів.

Ширина кабельного лотка від 200 мм з обсягом отворів 30 % використовується під спринклерне обладнання згідно з Директивою VdS 2092.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
Технічні дані

Технічні дані

Бічний отвір так
Відстань опору1,5 м 3,4 kN/m
Відстань опору2,0 м 2,7 kN/m
Відстань опору2,5 м 2,07 kN/m
Відстань опору3,0 м 1,5 kN/m
Висота 85 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 8,0477 кг CO₂e / 1 Метр
Довжина 3050 mm
З кришкою ні
Затухання магнітного поля від впливу екрана без кришки 20 dB
Затухання магнітного поля від впливу екрана з кришкою 50 dB
Збереження функцій ні
Клас навантаження NEMA 8C
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
Корисний перетин 83 cm²
Корисний перетин 8300 mm²
Матеріал Сталь
Монтажний отвір в підлозі так
Нержавіюча сталь, протравлена ні
Покриття оцинковано методом Сендзиміра
Розмір 85x100x3050
Розмір B 100 mm
Розмір L 30 mm
Розмір y 62 mm
схема розташування отворів NATO ні
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування
Товщина 1,5 mm
Ширина 100 mm

Технічні дані

Діаграма навантаження, кабельний лоток типу SKSM 85

Діаграма навантаження, кабельний лоток типу SKSM 85
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Висота Товщина Збереження функцій Колір Матеріал Покриття Арт. № Кількість мін. тов. од.
SKSM 810 FS 3050 mm 100 mm 85 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059530
3 м
SKSM 820 FS 3050 mm 200 mm 85 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059534
3 м
SKSM 830 FS 3050 mm 300 mm 85 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059536
3 м
SKSM 840 FS 3050 mm 400 mm 85 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059538
3 м
SKSM 850 FS 3050 mm 500 mm 85 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059540
3 м
SKSM 860 FS 3050 mm 600 mm 85 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059542
3 м
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Набір поздовжніх з’єднувачів Magic FS Набір поздовжніх з’єднувачів Magic FS KTSMV 810 FS 6069002
1 Штука
Вигин 45° 85 FS Вигин 45° 85 FS RB 45 810 FS 6036200
1 Штука
Вигин 90° 85 FS Вигин 90° 85 FS RB 90 810 FS 6036700
1 Штука
Вигин із регульованою планкою 85 FS Вигин із регульованою планкою 85 FS RB W 810 FS 6037200
1 Штука
Т-подібна вставка 85 FS Т-подібна вставка 85 FS RAA 810 FS 6042131
1 Штука
Т-подібна секція 85 FS Т-подібна секція 85 FS RT 810 FS 6038210
1 Штука
Хрестовина 85 FS Хрестовина 85 FS RK 810 FS 7027331
1 Штука
Кришка з поворотним фікстаором FS Кришка з поворотним фікстаором FS DRL 100 FS 6052096
3 м
Перегородка 85 FS Перегородка 85 FS TSG 85 FS 6062114
3 м
Кутова секція 45° Magic 85 FS Кутова секція 45° Magic 85 FS RBM 45 810 FS 6041410
1 Штука
Кутова секція 90° Magic 85 FS Кутова секція 90° Magic 85 FS RBM 90 810 FS 6041490
1 Штука
