Кабельний лоток SKS-Magic® 60 FS

Арт. № 6059456 | EAN 4012195832485

3050 mm
60 mm
1,5 mm
ні
ржаво-червоний
Сталь
оцинковано методом Сендзиміра
Опис продукту
Опис продукту
Кабельний лоток із вбудованою системою швидкого кріплення. Корисна довжина кабельного лотка становить 3.000 мм.

Бокові стінки кабельного лотка мають суцільну перфорацію 7х20 мм для встановлення додаткових з'єднувальних і монтажних деталей.

-
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
Технічні дані

Технічні дані

Бічний отвір так
Відстань опору1,5 м 3 kN/m
Відстань опору2,0 м 2,25 kN/m
Відстань опору2,5 м 1,58 kN/m
Відстань опору3,0 м 1 kN/m
Висота 60 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 6,6871 кг CO₂e / 1 Метр
Довжина 3050 mm
З кришкою ні
Затухання магнітного поля від впливу екрана без кришки 20 dB
Затухання магнітного поля від впливу екрана з кришкою 50 dB
Захист від пожежі Використання вогнезахисних стель
Збереження функцій ні
Клас навантаження NEMA 8B
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
Корисний перетин 58 cm²
Корисний перетин 5800 mm²
Матеріал Сталь
Монтажний отвір в підлозі так
Нержавіюча сталь, протравлена ні
Покриття оцинковано методом Сендзиміра
Розмір 60x100x3050
Розмір B 100 mm
Розмір L 30 mm
Розмір y 62 mm
схема розташування отворів NATO ні
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування
Товщина 1,5 mm
Ширина 100 mm

Технічні дані

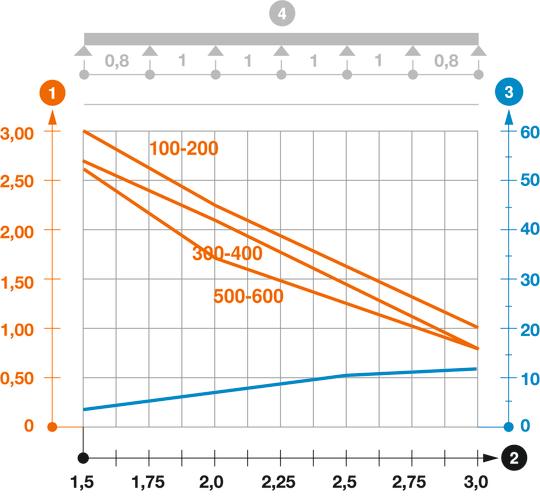

Діаграма навантаження кабельного лотка, тип SKSM 60

Діаграма навантаження кабельного лотка, тип SKSM 60
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Висота Товщина Збереження функцій Колір Матеріал Покриття Арт. № Кількість мін. тов. од.
SKSM 610 FS 3050 mm 100 mm 60 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059456
3 м
SKSM 615 FS 3050 mm 150 mm 60 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059458
3 м
SKSM 620 FS 3050 mm 200 mm 60 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059460
3 м
SKSM 630 FS 3050 mm 300 mm 60 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059462
3 м
SKSM 640 FS 3050 mm 400 mm 60 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059464
3 м
SKSM 650 FS 3050 mm 500 mm 60 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059466
3 м
SKSM 660 FS 3050 mm 600 mm 60 mm 1,5 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059468
3 м
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Набір поздовжніх з’єднувачів Magic® FS Набір поздовжніх з’єднувачів Magic® FS KTSMV 610 FS 6068914
1 Штука
Вигин 45° 60 FS Вигин 45° 60 FS RB 45 610 FS 6036100
1 Штука
Вигин 90° 60 FS Вигин 90° 60 FS RB 90 610 FS 6036560
1 Штука
Вигин із регульованою планкою 60 FS Вигин із регульованою планкою 60 FS RB W 610 FS 6037100
1 Штука
Т-подібна вставка 60 FS Т-подібна вставка 60 FS RAA 610 FS 6042111
1 Штука
Т-подібна секція 60 FS Т-подібна секція 60 FS RT 610 FS 6038100
1 Штука
Хрестоподібна секція 60 FS Хрестоподібна секція 60 FS RK 610 FS 7027311
1 Штука
Кришка з поворотним фікстаором FS Кришка з поворотним фікстаором FS DRL 100 FS 6052096
3 м
Перегородка 60 FS Перегородка 60 FS TSG 60 FS 6062068
3 м
Кутова секція 45° Magic 60 FS Кутова секція 45° Magic 60 FS RBM 45 610 FS 6041040
1 Штука
Кутова секція 90° Magic 60 FS Кутова секція 90° Magic 60 FS RBM 90 610 FS 6041130
1 Штука
Кутова секція регулюєма Magic 60 FS Кутова секція регулюєма Magic 60 FS RBMV 610 FS 6040480
1 Штука
