Кабельний лоток SKS-Magic® 110 FT

Арт. № 6059635 | EAN 4012195829652

3050 mm
110 mm
1,5 mm
ні
ржаво-червоний
Сталь
гарячецинкований
Опис продукту
Опис продукту
Кабельний лоток із вбудованою системою швидкого кріплення. Корисна довжина кабельного лотка становить 3.000 мм.

Кабельний лоток має наскрізну бічну перфорацію 7 x 20 мм для встановлення додаткових з’єднувальних і монтажних елементів.

Ширина кабельного лотка від 200 мм з обсягом отворів 30 % використовується під спринклерне обладнання згідно з Директивою VdS 2092.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
Технічні дані

Технічні дані

Бічний отвір так
Відстань опору1,5 м 3 kN/m
Відстань опору2,0 м 2,57 kN/m
Відстань опору2,5 м 2,14 kN/m
Відстань опору3,0 м 1,7 kN/m
Відстань опору3,5 м 1,25 kN/m
Відстань опору4,0 м 0,8 kN/m
Використовувуйте систему спринклерів так
Висота 110 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 11,5195 кг CO₂e / 1 Метр
Довжина 3050 mm
З кришкою ні
Затухання магнітного поля від впливу екрана без кришки 20 dB
Затухання магнітного поля від впливу екрана з кришкою 50 dB
Збереження функцій ні
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
Корисний перетин 218 cm²
Корисний перетин 21800 mm²
Матеріал Сталь
Монтажний отвір в підлозі так
Нержавіюча сталь, протравлена ні
Покриття гарячецинкований
Розмір 110x200x3050
Розмір B 200 mm
Розмір L 80 mm
Розмір x 96 mm
Розмір y 162 mm
схема розташування отворів NATO ні
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування
Товщина 1,5 mm
Ширина 200 mm

Технічні дані

Діаграма навантаження, кабельний лоток типу SKSM 110

Діаграма навантаження, кабельний лоток типу SKSM 110
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Висота Товщина Збереження функцій Колір Матеріал Покриття Арт. № Кількість мін. тов. од.
SKSM 110 FT 3050 mm 100 mm 110 mm 1,5 mm ні ржаво-червоний Сталь гарячецинкований 6059631
3 м
SKSM 115 FT 3050 mm 150 mm 110 mm 1,5 mm ні ржаво-червоний Сталь гарячецинкований 6059633
3 м
SKSM 120 FT 3050 mm 200 mm 110 mm 1,5 mm ні ржаво-червоний Сталь гарячецинкований 6059635
3 м
SKSM 130 FT 3050 mm 300 mm 110 mm 1,5 mm ні ржаво-червоний Сталь гарячецинкований 6059637
3 м
SKSM 140 FT 3050 mm 400 mm 110 mm 1,5 mm ні ржаво-червоний Сталь гарячецинкований 6059639
3 м
SKSM 150 FT 3050 mm 500 mm 110 mm 1,5 mm ні ржаво-червоний Сталь гарячецинкований 6059641
3 м
SKSM 160 FT 3050 mm 600 mm 110 mm 1,5 mm ні ржаво-червоний Сталь гарячецинкований 6059643
3 м
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Набір поздовжніх з’єднувачів Magic DD Набір поздовжніх з’єднувачів Magic DD KTSMV 120 DD 6069116
1 Штука
Кришка з поворотним фіксатором FT Кришка з поворотним фіксатором FT DRL 200 FT 6051367
3 м
Вигин 45° 110 FT Вигин 45° 110 FT RB 45 120 FT 6036332
1 Штука
Кутова секція 90° 110 FT Кутова секція 90° 110 FT RB 90 120 FT 6036834
1 Штука
Вигин із регульованою планкою 110 FT Вигин із регульованою планкою 110 FT RB W 120 FT 6037324
1 Штука
Т-подібна вставка 110 FT Т-подібна вставка 110 FT RAA 120 FT 6042255
1 Штука
Т-подібна секція 110 FT Т-подібна секція 110 FT RT 120 FT 6038324
1 Штука

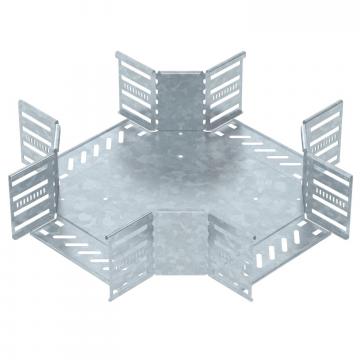

Хрестовина 110 FT Хрестовина 110 FT RK 120 FT 7027453
1 Штука
Кришка з поворотним фіксатором DD Кришка з поворотним фіксатором DD DRL 200 DD 6052709
3 м
Перегородка 110 DD Перегородка 110 DD TSG 110 DD 6062335
3 м
Кутова секція 90° Magic 110 FT Кутова секція 90° Magic 110 FT RBM 90 120 FT 6041862
1 Штука
