Кабельний лоток RKS-Magic® 35 FS

Арт. № 6047417 | EAN 4012195390848

3050 mm
35 mm
0,75 mm
ні
ржаво-червоний
Сталь
оцинковано методом Сендзиміра
Опис продукту
Опис продукту
Кабельний лоток із вбудованою системою швидкого кріплення. Корисна довжина кабельного лотка становить 3.000 мм.

Кабельний лоток має наскрізну бічну перфорацію 7 x 20 мм для встановлення додаткових з’єднувальних і монтажних елементів.

Отвір для безпосереднього навішування шпильки з різьбою має діаметр 11 мм.
Затухання магнітного поля від впливу екрана без кришки 20 дБ, із кришкою – 50 дБ.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Underwriters Laboratories Inc., USA
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
Технічні дані

Технічні дані

Бічний отвір так
Відстань опору1,0 м 1,1 kN/m
Відстань опору1,5 м 0,5 kN/m
Відстань опору2,0 м 0,3 kN/m
Відстань опору2,5 м 0,15 kN/m
Відстань опору3,0 м 0,1 kN/m
Висота 35 mm
Висота 1 in
Вуглецевий слід CO₂ (GWP) від колиски до воріт 2,5701 кг CO₂e / 1 Метр
Довжина 3050 mm
Довжина 10 ft
З кришкою ні
Затухання магнітного поля від впливу екрана без кришки 20 dB
Затухання магнітного поля від впливу екрана з кришкою 50 dB
Збереження функцій ні
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
Корисний перетин 3300 mm²
Корисний перетин 33 cm²
Матеріал Сталь
Монтажний отвір в підлозі так
Нержавіюча сталь, протравлена ні
Перфорація основи 1
Покриття оцинковано методом Сендзиміра
Робоча довжина 3000 mm
Розмір 35x100x3050
Розмір B 100 mm
Розмір y 50 mm
схема розташування отворів NATO ні
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування
Товщина 0,03 in
Товщина 0,75 mm
Ширина 4 in
Ширина 100 mm

Технічні дані

Діаграма навантаження кабельного лотка тип RKSM 35

Діаграма навантаження кабельного лотка тип RKSM 35
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Висота Товщина Збереження функцій Колір Матеріал Покриття Арт. № Кількість мін. тов. од.
RKSM 310 FS 3050 mm 100 mm 35 mm 0,75 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6047417
3 м
RKSM 320 FS 3050 mm 200 mm 35 mm 0,75 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6047433
3 м
RKSM 330 FS 3050 mm 300 mm 35 mm 0,75 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6047460
3 м
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Вигин 45° 35 FS Вигин 45° 35 FS RB 45 310 FS 6036000
1 Штука

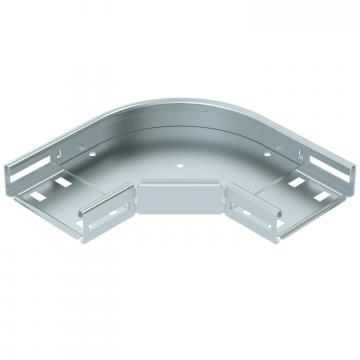

Вигин 90° 35 FS Вигин 90° 35 FS RB 90 310 FS 6036500
1 Штука
Т-подібна вставка 35 FS Т-подібна вставка 35 FS RAA 310 FS 6042101
1 Штука
Т-подібна секція 35 FS Т-подібна секція 35 FS RT 310 FS 6038000
1 Штука
Хрестовина 35 FS Хрестовина 35 FS RK 310 FS 7027301
1 Штука
Кришка з поворотним фікстаором FS Кришка з поворотним фікстаором FS DRL 100 FS 6052096
3 м
Перегородка 30 FS Перегородка 30 FS TSG 30 FS 6062050
3 м
Кутова секція 45° Magic 35 FS Кутова секція 45° Magic 35 FS RBM 45 310 FS 6041000
1 Штука
Кутова секція 90° Magic 35 FS Кутова секція 90° Magic 35 FS RBM 90 310 FS 6041010
1 Штука
