Кабельний лоток RKS 60 FS, перфорований

Арт. № 6047600 | EAN 4012196662159

6047600 / RKS 605 FS
3000 mm
50 mm
0,75 mm
ні
Сталь
оцинковано методом Сендзиміра
Опис продукту
Опис продукту
RKS 60 = раціональна система кабельних лотків висотою борта 60 мм.
Відповідна кришка з поворотним фіксатором типу AZDMD 50.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
Технічні дані

Технічні дані

Бічний отвір так
Відстань опору1,0 м 2 kN/m
Відстань опору1,5 м 0,8 kN/m
Відстань опору2,0 м 0,5 kN/m
Відстань опору2,5 м 0,35 kN/m
Відстань опору3,0 м 0,15 kN/m
Висота 60 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 2,4071 кг CO₂e / 1 Метр
Габаритний розмір 60x50
Довжина 3000 mm
З кришкою ні
Збереження функцій ні
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з’єднання без з’єднувача
Корисний перетин 3000 mm²
Корисний перетин 30 cm²
Матеріал Сталь
Монтажний отвір в підлозі так
Нержавіюча сталь, протравлена ні
Перфорація основи 7x32
Покриття оцинковано методом Сендзиміра
Розмір 60x50x3000
Розмір L 3000 mm
схема розташування отворів NATO ні
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор прикручений
Товщина 0,75 mm
Ширина 50 mm

Технічні дані

Діаграма навантаження, кабельний лоток типу RKS 60, без жолобів

Діаграма навантаження, кабельний лоток типу RKS 60, без жолобів
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Товщина Збереження функцій Матеріал Покриття Арт. № Кількість мін. тов. од.
RKS 605 FS 3000 mm 50 mm 0,75 mm ні Сталь оцинковано методом Сендзиміра 6047600
3 м
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Поздовжній з’єднувач FS Поздовжній з’єднувач FS RLVK 60 FS 6067093
10 Штука

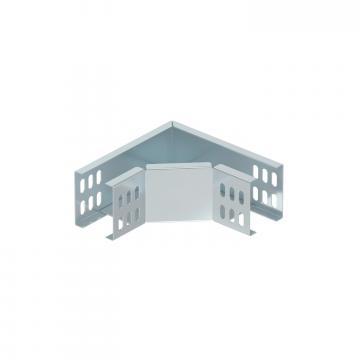

Горизонтальна кутова секція 90° 60 FS Горизонтальна кутова секція 90° 60 FS RB 90 605 FS 7124430
1 Штука
Кришка з поворотним фіксатором FS Кришка з поворотним фіксатором FS AZDMD 50 FS 6080138
3 м
Т-подібне з'єднання 60 FS Т-подібне з'єднання 60 FS RAA 605 FS 7120460
1 Штука
