Кабельний лоток MKS-Magic® 85, неперфорований FS

Арт. № 6059314 | EAN 4012195831655

3050 mm
85 mm
1 mm
ні
ржаво-червоний
Сталь
оцинковано методом Сендзиміра
Опис продукту
Опис продукту
Неперфорований кабельний лоток із вбудованою системою швидкого кріплення. Корисна довжина кабельного лотка становить 3.000 мм.
  • Спілка електротехників, фахівців з електроники та інформаційної техніки (e.V.), Німеччина
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
  • Декларація про відповідність UKCA
Технічні дані

Технічні дані

Бічний отвір ні
Відстань опору1,5 м 1,75 kN/m
Відстань опору1,75 м 1,4 kN/m
Відстань опору2,0 м 1,1 kN/m
Відстань опору2,5 м 0,5 kN/m
Висота 85 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 9,0488 кг CO₂e / 1 Метр
Довжина 3050 mm
З кришкою ні
Збереження функцій ні
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
Корисний перетин 25300 mm²
Корисний перетин 253 cm²
Матеріал Сталь
Монтажний отвір в підлозі ні
Нержавіюча сталь, протравлена ні
Покриття оцинковано методом Сендзиміра
Робоча довжина 3000 mm
Розмір 85x300x3050
Розмір B 300 mm
схема розташування отворів NATO ні
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування
Товщина 1 mm
Ширина 300 mm

Технічні дані

Діаграма навантаження, кабельний лоток типу MKSMU 85

Діаграма навантаження, кабельний лоток типу MKSMU 85
  • Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
  • Розмір підтримки у мм Розмір підтримки у мм
  • Кут поперечини в мм при дозволених значеннях кН/м Кут поперечини в мм при дозволених значеннях кН/м
  • Схема навантаження при випробуванні Схема навантаження при випробуванні
  • Крива навантаження на кабельний лоток/кабельростр шириною в мм Крива навантаження на кабельний лоток/кабельростр шириною в мм
  • Крива прогинання бокової стінки на кожну відстань між опорами Крива прогинання бокової стінки на кожну відстань між опорами
Усі типи

Усі типи

Тип Довжина Ширина Висота Товщина Збереження функцій Колір Матеріал Покриття Арт. № Кількість мін. тов. од.
MKSMU 810 FS 3050 mm 100 mm 85 mm 1 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059308
3 м
MKSMU 820 FS 3050 mm 200 mm 85 mm 1 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059312
3 м
MKSMU 830 FS 3050 mm 300 mm 85 mm 1 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059314
3 м
MKSMU 840 FS 3050 mm 400 mm 85 mm 1 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059316
3 м
MKSMU 850 FS 3050 mm 500 mm 85 mm 1 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059318
3 м
MKSMU 860 FS 3050 mm 600 mm 85 mm 1 mm ні ржаво-червоний Сталь оцинковано методом Сендзиміра 6059320
3 м
Приналежності

Аксесуари до системи

Продукція Тип Арт. № Кількість мін. тов. од.
Набір поздовжніх з’єднувачів Magic FS Набір поздовжніх з’єднувачів Magic FS KTSMV 830 FS 6069008
1 Штука
Вигин 45° 85 FS Вигин 45° 85 FS RB 45 830 FS 6036204
1 Штука
Вигин 90° 85 FS Вигин 90° 85 FS RB 90 830 FS 6036704
1 Штука
Вигин із регульованою планкою 85 FS Вигин із регульованою планкою 85 FS RB W 830 FS 6037204
1 Штука

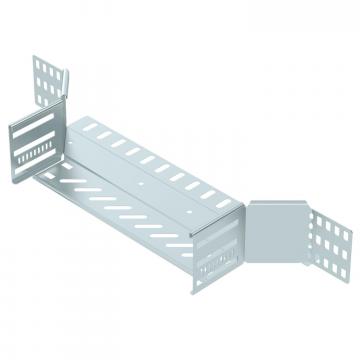

Т-подібна вставка 85 FS Т-подібна вставка 85 FS RAA 830 FS 6042135
1 Штука
Т-подібна секція 85 FS Т-подібна секція 85 FS RT 830 FS 6038214
1 Штука
Хрестовина 85 FS Хрестовина 85 FS RK 830 FS 7027335
1 Штука
Кришка з поворотним фікстаором FS Кришка з поворотним фікстаором FS DRL 300 FS 6052304
3 м
Перегородка 85 FS Перегородка 85 FS TSG 85 FS 6062114
3 м
Кутова секція 90° Magic 85 FS Кутова секція 90° Magic 85 FS RBM 90 830 FS 6041494
1 Штука
