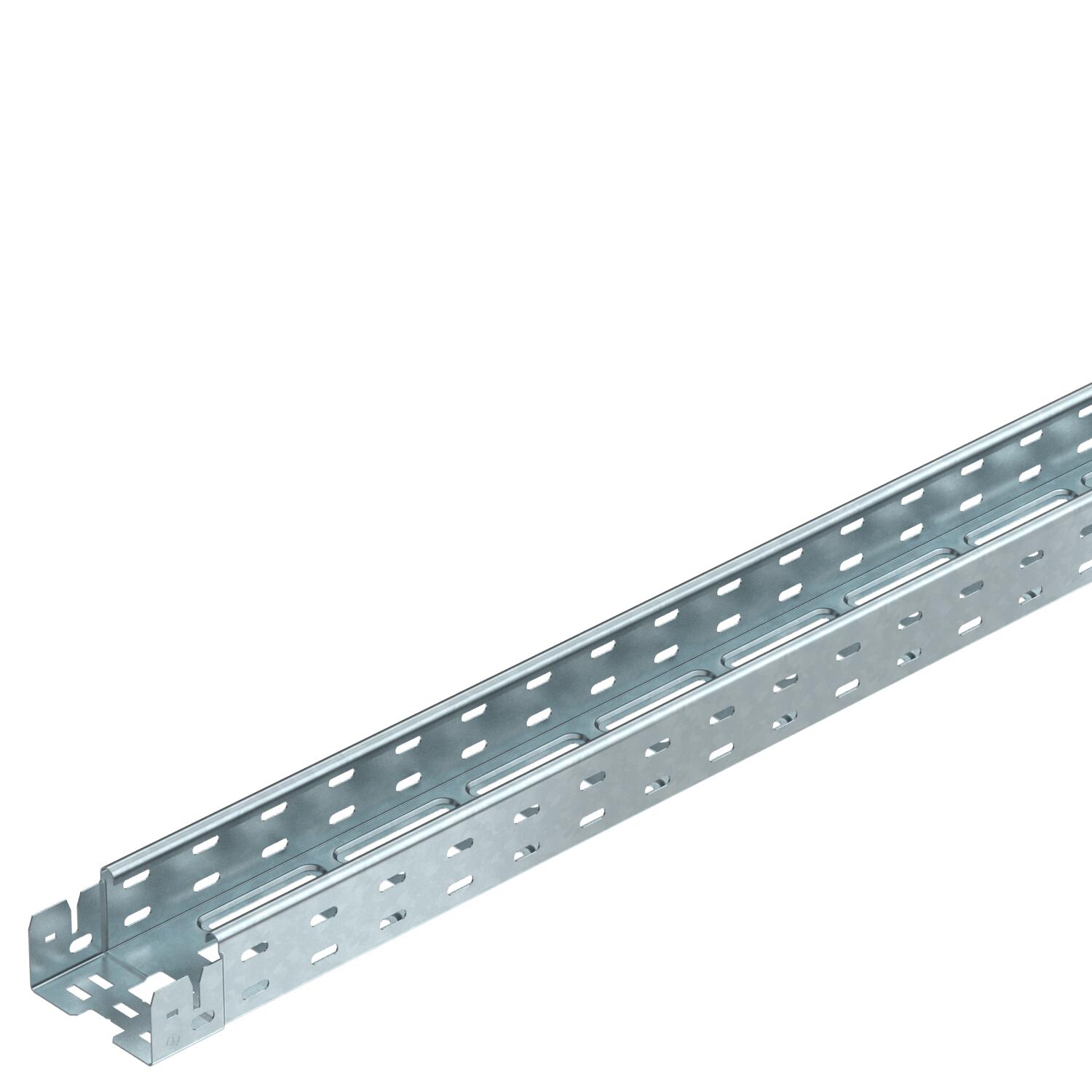

Кабельний лоток MKS-Magic® 60 FT
Арт. № 6059018 | EAN 4012195830023
- Опис продукту
-

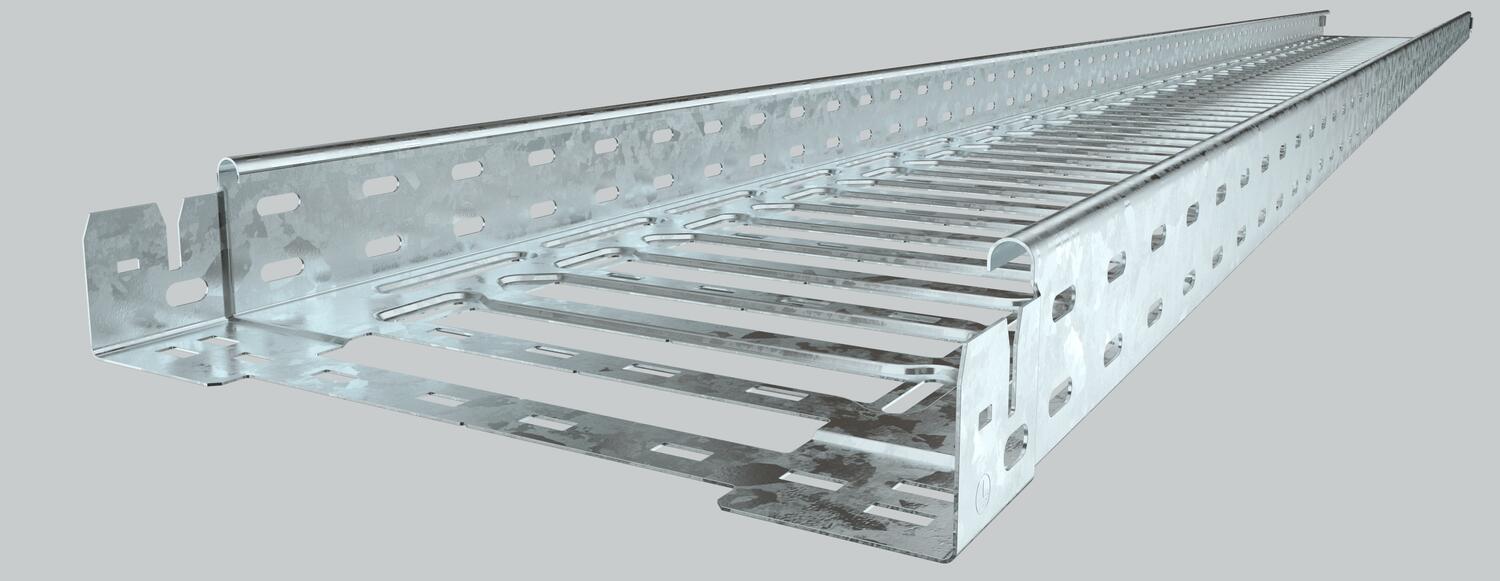

Опис продуктуКабельний лоток із вбудованою системою швидкого кріплення. Корисна довжина кабельного лотка становить 3.000 мм.
Кабельний лоток має наскрізну бічну перфорацію 7 x 20 мм для встановлення додаткових з’єднувальних і монтажних елементів.
Ширина кабельного лотка від 200 мм з обсягом отворів 30 % використовується під спринклерне обладнання згідно з Директивою VdS 2092.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технічні дані
-
Технічні дані
Бічний отвір так Відстань опору1,5 м 1,6 kN/m Відстань опору2,0 м 1,1 kN/m Відстань опору2,5 м 0,7 kN/m Використовувуйте систему спринклерів так Висота 60 mm Вуглецевий слід CO₂ (GWP) від колиски до воріт 4,5194 кг CO₂e / 1 Метр Довжина 3050 mm З кришкою ні Затухання магнітного поля від впливу екрана без кришки 20 dB Затухання магнітного поля від впливу екрана з кришкою 50 dB Збереження функцій ні Колір ржаво-червоний Конструкція для великих відстаней ні Конструкція з’єднання вбудований з’єднувач Корисний перетин 5800 mm² Корисний перетин 58 cm² Матеріал Сталь Монтажний отвір в підлозі так Нержавіюча сталь, протравлена ні Покриття гарячецинкований Робоча довжина 3000 mm Розмір 60x100x3050 Розмір B 100 mm Розмір L 30 mm Розмір y 62 mm схема розташування отворів NATO ні Тип випробування на навантаження згідно з IEC 61537 Тип II Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування Товщина 1 mm Ширина 100 mm Технічні дані
Діаграма навантаження кабельного лотка, тип MKSM 60
-
Допустиме навантаження кабельних лотків/кабелепроводів у кН/м без врахування тимчасового навантаження
-
Розмір підтримки у мм
-
Кут поперечини в мм при дозволених значеннях кН/м
-
Схема навантаження при випробуванні
-
Крива навантаження на кабельний лоток/кабельростр шириною в мм
-
Крива прогинання бокової стінки на кожну відстань між опорами
-
- Усі типи
-
Усі типи
-
Аксесуари до системи
Продукція Тип Арт. № Кількість мін. тов. од.
Прямий з'єднувач лотка Magic DD
KTSMV 610 DD 6068936 1 Штука
Кришка з поворотним фіксатором FT
DRL 100 FT 6051340 3 м
Кутова секція 45° 60 FT
RB 45 610 FT 6036130 1 Штука
Кутова секція 90° 60 FT
RB 90 610 FT 6036590 1 Штука
Вигин із регульованою планкою 60 FT
RB W 610 FT 6037120 1 Штука
Т-подібне з'єднання 60 FT
RAA 610 FT 6042211 1 Штука
Т-подібна секція 60 FT
RT 610 FT 6038130 1 Штука
Хрестоподібна секція 60 FT
RK 610 FT 7027411 1 Штука
Кришка з поворотним фіксатором DD
DRL 100 DD 6052703 3 м
Перегородка 60 DD
TSG 60 DD 6062327 3 м
Кутова секція 45° Magic 60 FT
RBM 45 610 FT 6041060 1 Штука
Кутова секція 90° Magic 60 FT
RBM 90 610 FT 6041150 1 Штука
Кутова секція регулюєма Magic 60 FT
RBMV 610 FT 6040500 1 Штука - Завантаження
-
