G-подібний дротяний лоток Magic® 75 FT

Арт. № 6005523 | EAN 4012195686408

6005523 / G-GRM 75 50 FT
3000 mm
50 mm
75 mm
3,9 mm
22 cm²
так
Опис продукту
Опис продукту
Дротяний лоток G-подібної форми зі з’єднаних точковим зварюванням сталевих дротів, з різною висотою та шириною бортів.

Безпосередній настінний і стельовий монтаж. Інформація про навантаження для різних типів укладок доступна за запитом.


Затухання магнітного поля від впливу екрана 15 дБ.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
Технічні дані

Технічні дані

Безгвинтовий з’єднувач так
Вбудована перегородка без
Висота 2,95 in
Висота 75 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 1,768 кг CO₂e / 1 Метр
Довжина 3000 mm
Збереження функцій так
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
Корисний перетин 2200 mm²
Корисний перетин 22 cm²
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Перетин дроту 3,9 mm
Покриття гарячецинкований

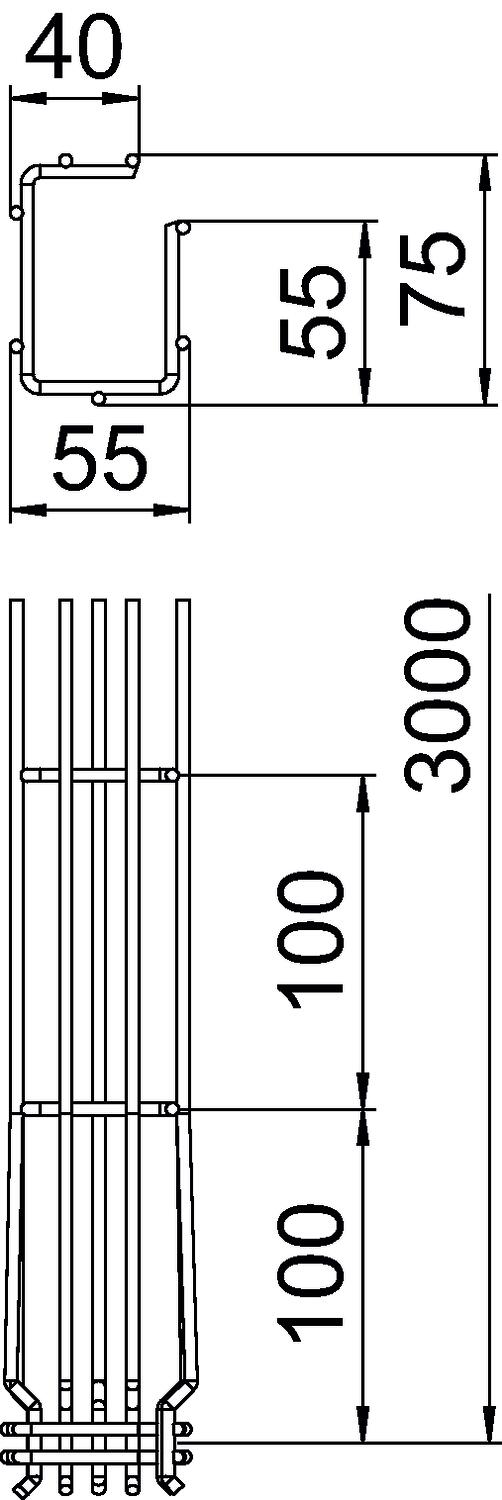

Розмір 75x50x3000
Розмір A 53 mm
Розмір B 53 mm
Розмір C 38 mm
Розмір H 73 mm
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування
Форма профілю G-подібна форма
Ширина 1,97 in
Ширина 50 mm
Усі типи

Усі типи

Тип Довжина Ширина Висота Перетин дроту Корисний перетин Збереження функцій Арт. № Кількість мін. тов. од.
G-GRM 75 50 FT 3000 mm 50 mm 75 mm 3,9 mm 22 cm² так 6005523
3 м
Приналежності

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
З’єднувач стиків FT З’єднувач стиків FT GSV 34 FT 6016634
20 Штука
Настінне та підлогове кріплення FT Настінне та підлогове кріплення FT WB GR FT 6017160
20 Штука
