G-подібний дротяний лоток Magic® 150 FT

Арт. № 6005529 | EAN 4012195686422

6005529 / G-GRM 150 100 FT
3000 mm
100 mm
150 mm
3,9 mm
107 cm²
так
Опис продукту
Опис продукту

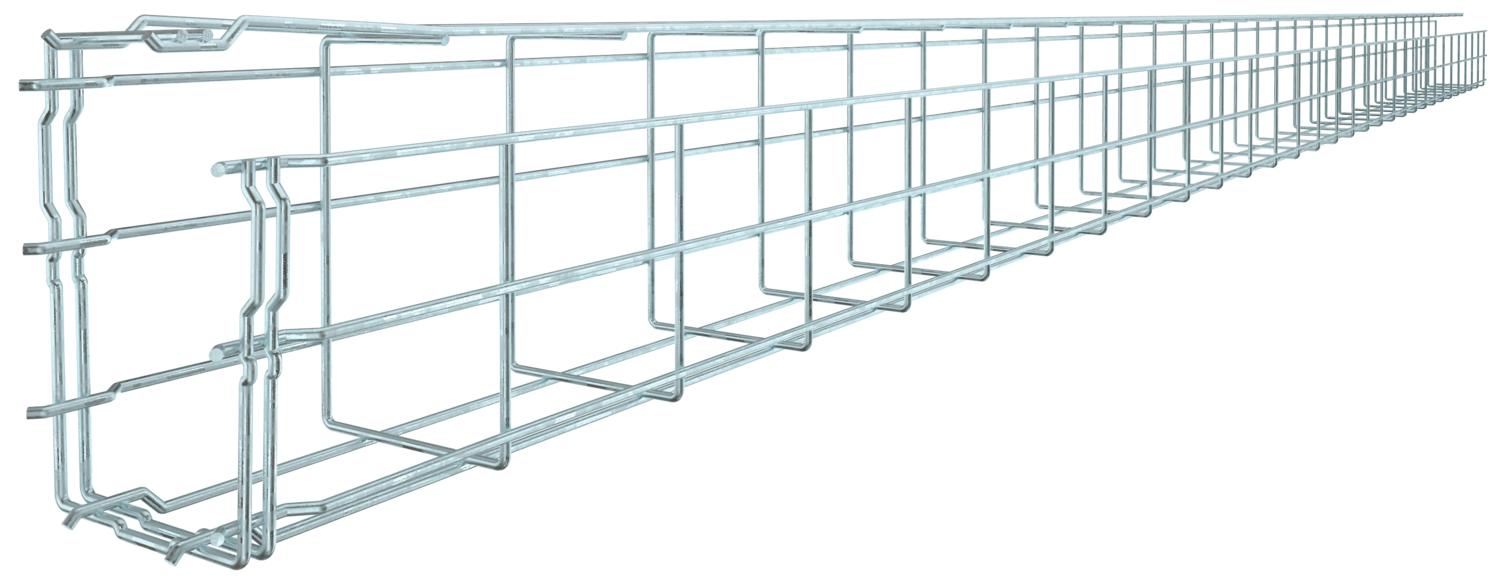

Дротяний лоток G-подібної форми зі з’єднаних точковим зварюванням сталевих дротів, з різною висотою та шириною бортів.

Безпосередній настінний і стельовий монтаж. Інформація про навантаження для різних типів укладок доступна за запитом.


Затухання магнітного поля від впливу екрана 15 дБ.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
Технічні дані

Технічні дані

Безгвинтовий з’єднувач так
Відстань опору1,0 м 0,6 kN/m
Відстань опору1,5 м 0,5 kN/m
Відстань опору2,0 м 0,35 kN/m
Відстань опору2,5 м 0,3 kN/m
Вбудована перегородка без
Висота 5,91 in
Висота 150 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 2,7376 кг CO₂e / 1 Метр
Довжина 3000 mm
Збереження функцій так
Колір ржаво-червоний
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
Корисний перетин 107 cm²
Корисний перетин 10700 mm²
Матеріал Сталь
Нержавіюча сталь, протравлена ні
Перетин дроту 3,9 mm
Покриття гарячецинкований

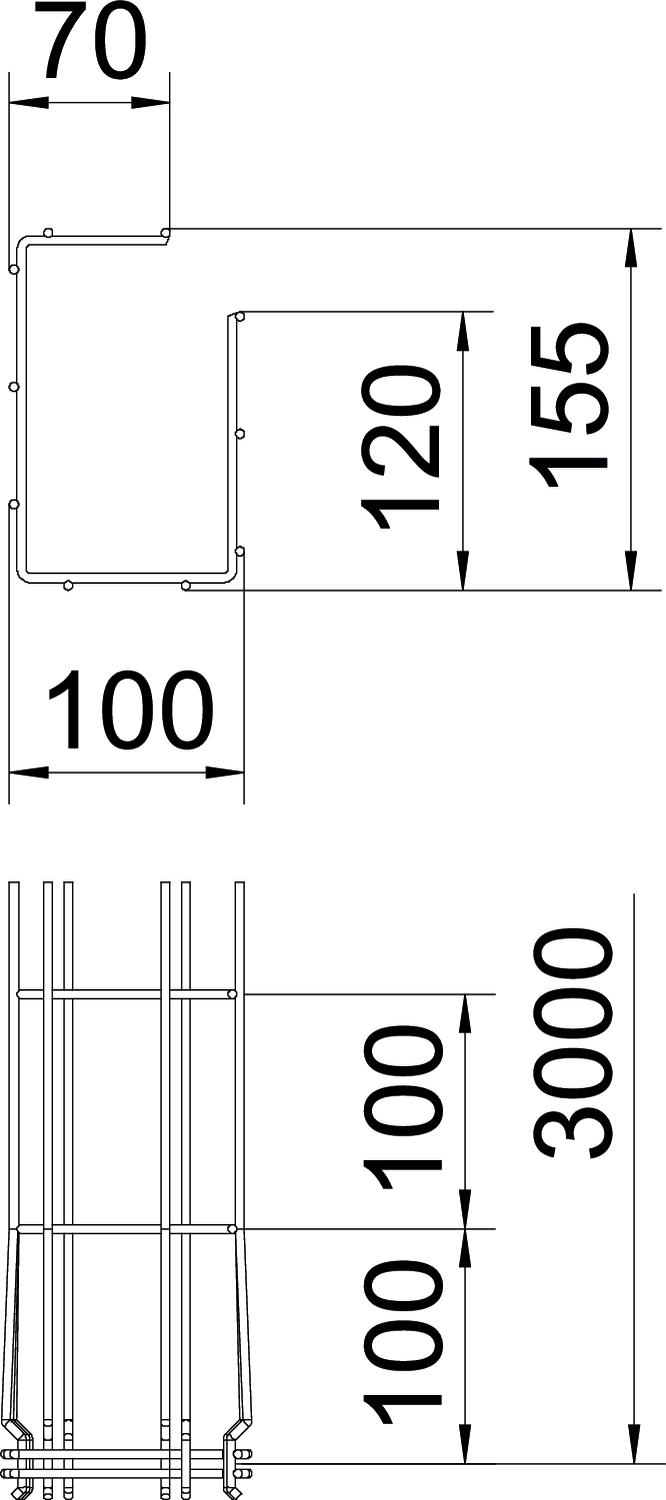

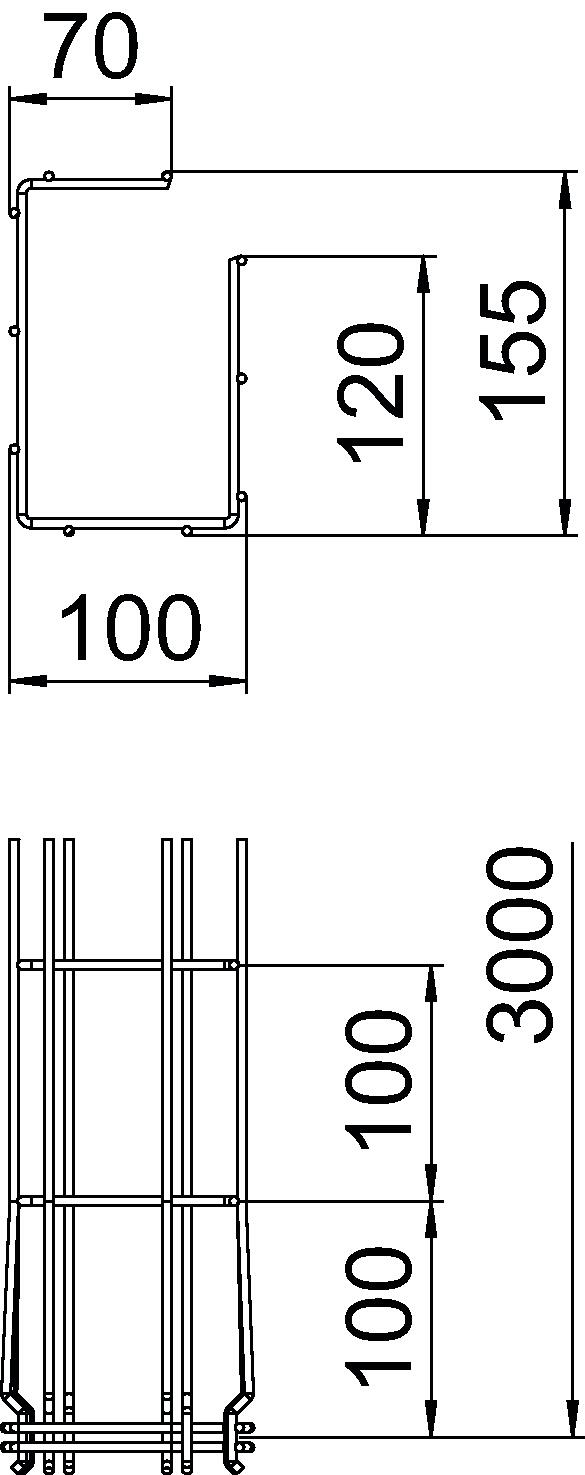

Розмір 150x100x3000
Розмір A 120 mm
Розмір B 100 mm
Розмір C 68 mm
Розмір H 155 mm
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування
Форма профілю G-подібна форма
Ширина 100 mm
Ширина 3,94 in
Усі типи

Усі типи

Тип Довжина Ширина Висота Перетин дроту Корисний перетин Збереження функцій Арт. № Кількість мін. тов. од.
G-GRM 150 100 FT 3000 mm 100 mm 150 mm 3,9 mm 107 cm² так 6005529
3 м
Приналежності

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
З’єднувач стиків FT З’єднувач стиків FT GSV 34 FT 6016634
20 Штука
Настінне та підлогове кріплення FT Настінне та підлогове кріплення FT WB GR FT 6017160
20 Штука
