G-подібний дротяний лоток Magic® 150 A2

Арт. № 6005559 | EAN 4012195686507

6005559 / G-GRM 150 100 A2
3000 mm
100 mm
150 mm
3,9 mm
107 cm²
ні
Опис продукту
Опис продукту
Дротяний лоток G-подібної форми зі з’єднаних точковим зварюванням сталевих дротів, з різною висотою та шириною бортів.

Безпосередній настінний і стельовий монтаж. Інформація про навантаження для різних типів укладок доступна за запитом.


Затухання магнітного поля від впливу екрана 15 дБ.
  • Communautés Européennes, сертифікат відповідності ЄС згідно директиви ЄС
Технічні дані

Технічні дані

Безгвинтовий з’єднувач так
Відстань опору1,0 м 0,6 kN/m
Відстань опору1,5 м 0,5 kN/m
Відстань опору2,0 м 0,35 kN/m
Відстань опору2,5 м 0,3 kN/m
Вбудована перегородка без
Висота 5,91 in
Висота 150 mm
Вуглецевий слід CO₂ (GWP) від колиски до воріт 6,4222 кг CO₂e / 1 Метр
Довжина 3000 mm
Збереження функцій ні
Колір нержавіюча сталь
Конструкція для великих відстаней ні
Конструкція з’єднання вбудований з’єднувач
Корисний перетин 10700 mm²
Корисний перетин 107 cm²
Матеріал Нержавіюча сталь 1.4301
Нержавіюча сталь, протравлена так
Перетин дроту 3,9 mm
Покриття чистий, додатково оброблений

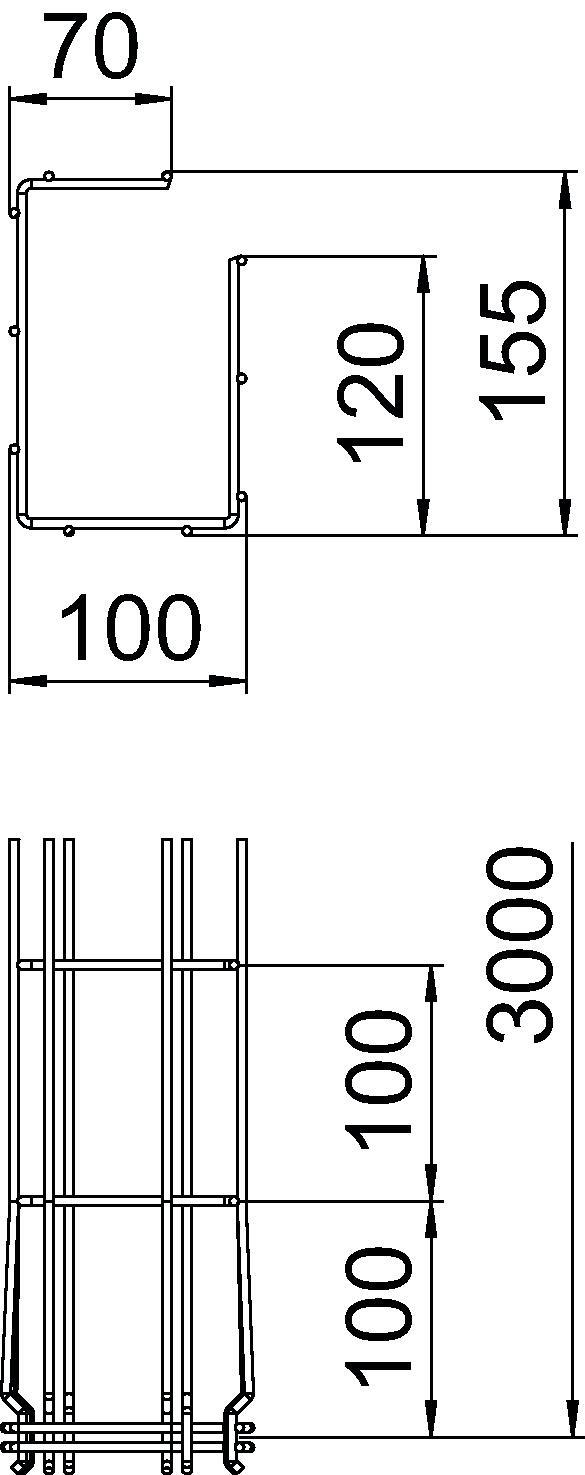

Розмір 150x100x3000
Розмір A 120 mm
Розмір B 100 mm
Розмір C 68 mm
Розмір H 155 mm
Тип випробування на навантаження згідно з IEC 61537 Тип II
Тип з’єднувача системи кабельних опор Кріплення шляхом защіпування
Форма профілю G-подібна форма
Ширина 100 mm
Ширина 3,94 in
Усі типи

Усі типи

Тип Довжина Ширина Висота Перетин дроту Корисний перетин Збереження функцій Арт. № Кількість мін. тов. од.
G-GRM 150 100 A2 3000 mm 100 mm 150 mm 3,9 mm 107 cm² ні 6005559
3 м
Приналежності

Монтажні аксесуари

Продукція Тип Арт. № Кількість мін. тов. од.
З'єднувач дротяного лотка, VA (нержавіюча сталь) З'єднувач дротяного лотка, VA (нержавіюча сталь) GSV 34 A2 6016642
20 Штука
Настінне та підлогове кріплення A4 Настінне та підлогове кріплення A4 WB GR A4 6017164
20 Штука
